ROHS 극소 스텝 모터 영구 자석 5VDC 2는 단계적으로 시행합니다

고 정밀도 5D VC 2 단계 8 밀리미터 영구 자석 마이크로 스테핑 모터스

8 밀리미터 크로우 자극 영구 자석 극소 스텝 모터

모터는 작은 정확성 마이크로 스테핑 모터의 범주를 속하는 클로 폴 형 영구 자석 스테핑 모터입니다.

모터의 외경은 8 밀리미터이고, 길이가 9 밀리미터에 대한 것이고, 스텝 각이 18 도이고, 모터 저항이 10~50ohm이며, 그것이 구동 전압과 구동 회로에 따라 선택될 수 있습니다. 기사를 연결시키기 위해 고객을 용이하게 하기 위해, 모터 소켓은 일반적으로 벌거벗은 핀, PCB, 연결 배선과 FPC와 같이 공통 메카니즘 옵션을 가집니다.

일반적으로, 고객들은 소형 기어박스와 모터를 사용하고 고객들의 장비가 감소 메카니즘을 가지고 있습니다. 또는 모터는 이동 부품의 목적을 달성하기 위해, 공세를 증가시키기 위해 또한 리드 스크루로 설치될 수 있습니다.

모터의 크기는 작고 출력 힘이 또한 작습니다. 정상적 토크는 극소 정확성 제어 유닛에 사용될 1~3g.cm 일 뿐입니다. 예를 들면 다음 카메라의 움직임과 조정 기구, 광학기기의 렌즈와 필터, 정밀 위치 제어, 등과 소형 시험용지의 전달 기구.

스텝 모터 매개변수 데이터 시트 :

스텝 모터 토크 곡선 :

스텝 모터 외관도 :

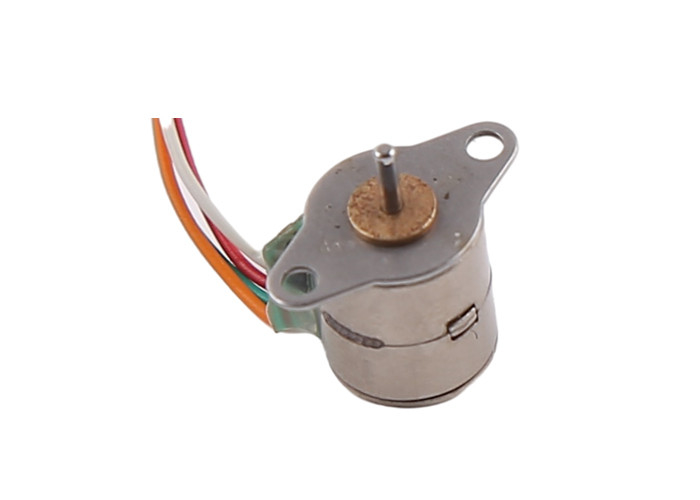

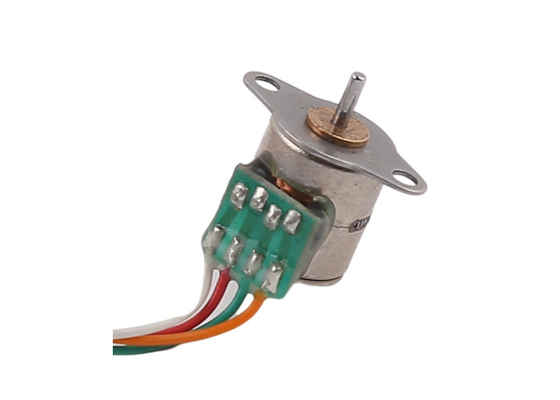

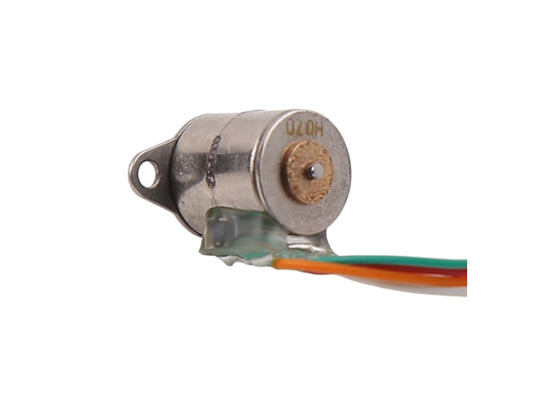

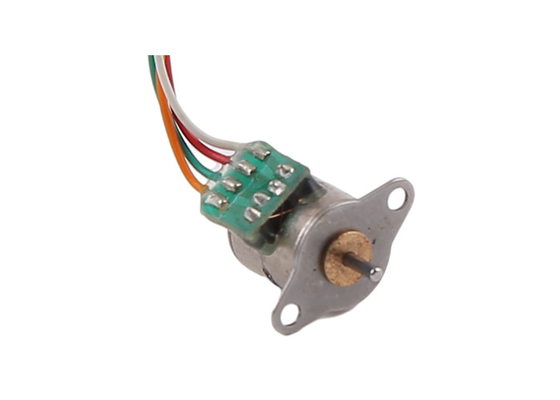

스텝 모터 디스플레이 :

사용자 서비스와 특화 :

모터의 이런 유형을 위해, 플레이트 사이즈와 샤프트 크기와 배선 인출구 방법을 탑재하면서, 우리는 모터 저항과 같은 모든 범위의 주문 제작된 서비스를 제공할 수 있습니다. 최대 범위에 고객들의 다른 필요를 충족시킵니다.

동시에, 모터는 2 감속함을 갖추고 있을 수 있습니다, 하나가 10*8 스퍼 기어 박스입니다, 감소 비율 범위가 2~250 입니다 ; 다른 것 8 밀리미터의 지름으로, 행성 감속함이고 감소율이 1:14 1:16 1입니다 : 64 1:256 1:1024 1:4096 여섯 선택.

게다가 우리는 또한 고객 욕구에 따라 모터의 후부에 마그네틱 엔코더를 설치할 수 있습니다. 일반적 부호기의 PPR는 특화 기술인 3와 12의 사이에 있을 수 있습니다. 부호기를 추가합니다에게 작은 모터가 쉬운 일이 아니다는 것을 그와 같습니다.
