제품 상세정보
원래 장소: 중국
브랜드 이름: Vic-Tech
인증: RoHS
모델 번호: 60HS88-1404A
지불과 운송 용어
최소 주문 수량: 1Unit
가격: $10~$30/Unit
포장 세부 사항: 제품은 진주로 만드는 면으로 포장되고 외부가 통에 있습니다.
배달 시간: 10~20 샘플 며칠 뒤에 요금은 지불됩니다
지불 조건: 전신환, 페이팔, 신용 카드
공급 능력: 10000대 pc / 달
전동기형: |
하이브리드 스테퍼 모터 |
모터 사이즈: |
60 밀리미터 (NEMA24) |
스텝 각: |
1.8도 |
자동차 높이: |
56 / 67 / 88/100 7 밀리미터 |
출력 축 타입: |
Ｄ 샤프트 |
샤프트 직경: |
6.35 밀리미터 |
전동기형: |
하이브리드 스테퍼 모터 |
모터 사이즈: |
60 밀리미터 (NEMA24) |
스텝 각: |
1.8도 |
자동차 높이: |
56 / 67 / 88/100 7 밀리미터 |
출력 축 타입: |
Ｄ 샤프트 |
샤프트 직경: |
6.35 밀리미터 |
기술 :

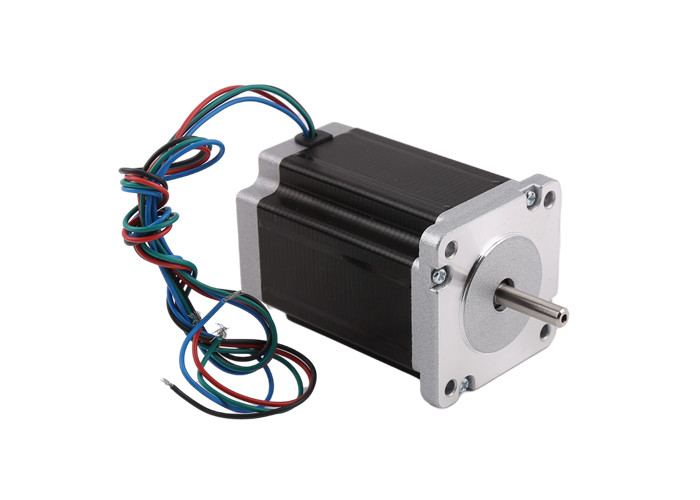

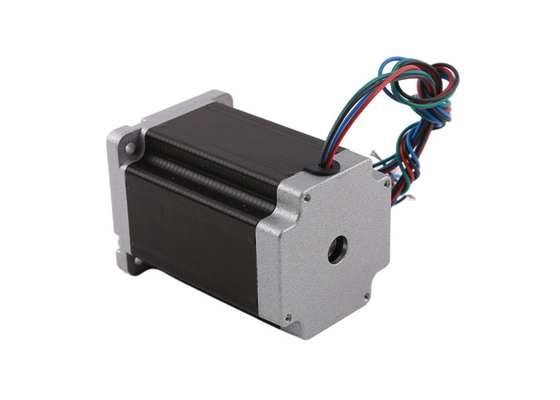

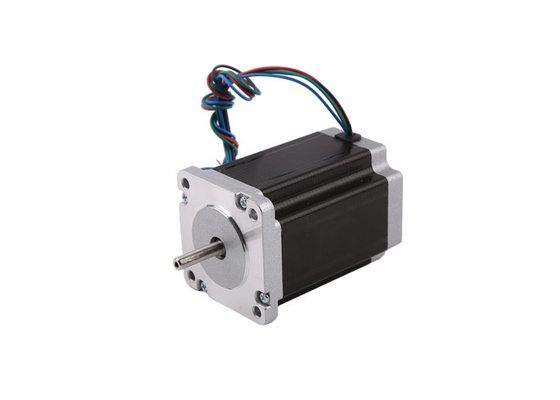

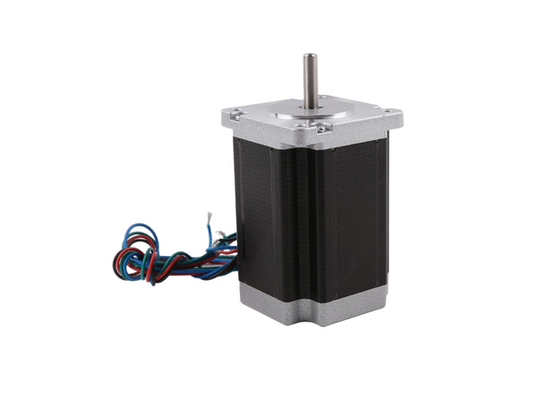

이것은 NEMA24 60 밀리미터 하이브리드 스텝 모터입니다.
이 모터는 56 밀리미터 높이에서부터 100 밀리미터 높이까지, 다른 모터 높이에 이용할 수 있습니다.
몸무게와 토크의 모터는 대단히 키와 관련됩니다.
모터의 표준 출력 축은 디축입니다, 또한 어느 것이 부등변 4각형 프로펠러축으로 대체될 수 있습니까.
만약 당신이 기어박스 모터를 필요로 하면, 모터가 또한 기어박스에 연결될 수 있습니다, 그것이 당신의 선택입니다.
스텝 각 : 1.8'
온도 상승 : 80C 이하
대기 온도 : -20C~+50C
절연 저항 : 분. 100MΩ, 500VDC
절연 내력 : 분 당 500VAC
샤프트 방사상의 틈새 0.02 최대 (450 g 부하)
샤프트 축방향 클리어런스 : 0.08Max. (450 g 부하)
최대 반경 방향 하중 : 75N (플랜지로부터의 20mm)
최대 축방향 힘 : 15N
모터 매개변수 :
|
자동차 길이 밀리미터 |
홀딩 토크 N*m |
반응 전류 A/phase |
저항 Ω/phase |
인덕턴스 mH/phase |
회전 관성 g*cm |
중량 KG |
| 56 | 1.79 | 2.8 | 1.04 | 2.94 | 300 | 0.77 |
| 67 | 2.1 | 2.8 | 1.2 | 4.6 | 570 | 1.2 |
| 88 | 3.0 | 4.0 | 0.65 | 2.4 | 840 | 1.4 |
| 100 | 4.0 | 5.0 | 0.5 | 2.3 | 980 | 1.7 |
설계 도면 :
상품 표시부 :
대량 생산을 위해, 제품은 페이퍼 통에서 싸여집니다.
바다 선적 (대량 생산)을 위해, 통은 팔레트에 싸여집니다.
출하 시간 :
지나서 명시된 (DHL/ UPS/ Fedex/ TNT) : 5~12 일
4PX까지 급행열차를 타세요 : 10~20 일
바다 선적 : 40~60 일 (다른 국가에 의존합니다)
