제품 상세정보
원래 장소: 중국
브랜드 이름: Vic-Tech
인증: RoHS
모델 번호: VSM1070
지불과 운송 용어
최소 주문 수량: 1Unit
가격: $1.5~$5/Unit
포장 세부 사항: 제품은 진주로 만드는 면으로 포장되고 외부가 통에 있습니다.
배달 시간: 10~20 샘플 며칠 뒤에 요금은 지불됩니다
지불 조건: 전신환, 페이팔, 신용 카드
공급 능력: 10000대 pc / 달
전동기형: |
영구자석직류전동기 |
모터 사이즈: |
10 밀리미터 지름 |
스텝 각: |
18 도 |
저항: |
40Ω/phase |
정격 전압: |
5V DC |
기어 기준: |
0.2 |
전동기형: |
영구자석직류전동기 |
모터 사이즈: |
10 밀리미터 지름 |
스텝 각: |
18 도 |
저항: |
40Ω/phase |
정격 전압: |
5V DC |
기어 기준: |
0.2 |
기어와 VSM1070 5V DC 10 밀리미터 지름 영구 자석 극소 스텝 모터
기술 :
이 VSM1070 모터는 손잡이 위의 기어로 10 밀리미터입니다.
기어의 매개 변수가 여기 있습니다 :
| 기준 | 0.2 |
| 압력각 | 20 |
| 톱니 개수 | 17 |
| 참조 cir 커틀레 | Φ3.4 |
| 보유 cir 커틀레 | Φ3.75 |
| 변경 계수 | -0.125 |
파라메터 테이블에 나타난 바와 같이, 이것은 0.2개 기준 기어입니다.
그것은 특정 프로젝트를 위해 개발됩니다.
고객이 있다면 기어를 원하지 마세요 그러면 우리는 그것을 제거하고 (기어 없이) 원형수갱으로 그것을 팔 수 있습니다
모터 매개변수 :
| 모델 부정. | VSM1070 |
| 정격 전압 | 5V DC |
| 스텝 각 | 18' /step |
| 위상 번호 | 2개 단계 |
| 코일 저항 | 40Ω/step |
| 토크를 빼내세요 | 약 5g*cm |
| 접속구의 형태 | 몰렉스 51021-0400 (1.25mm 피치) |
설계 도면 :

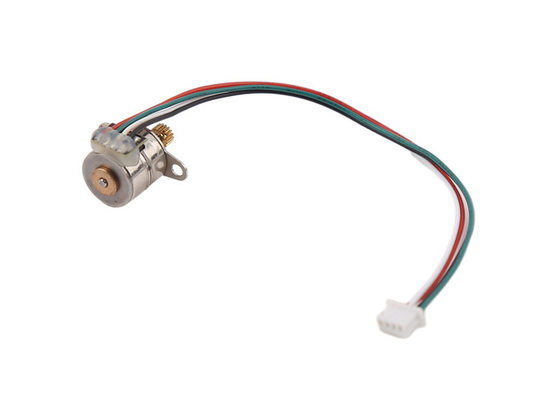

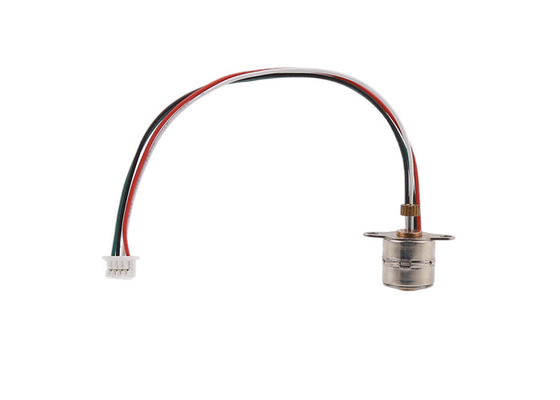

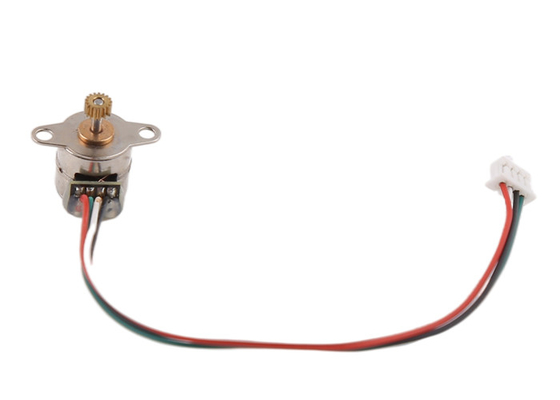

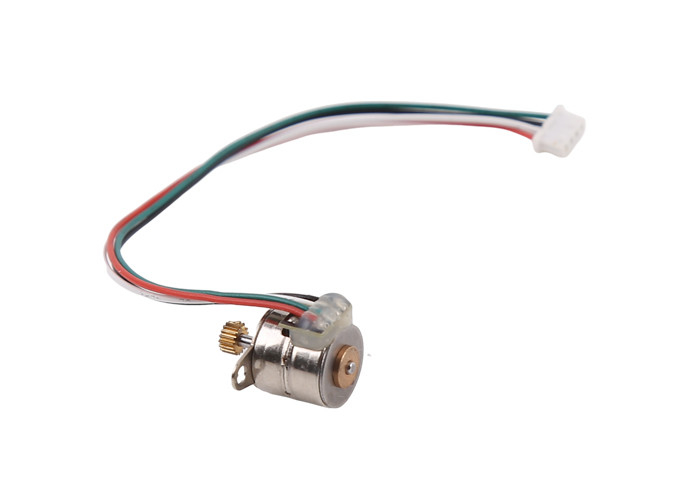

상품 표시부 :
스텝 모터의 애플리케이션 :
스텝 모터는 정밀 제어를 위해 사용되고 넓게 의학 장비, 3D 프린터, 산업적 정밀 제어, 자동화 장비, 등에 쓰입니다.
스텝 모터는 정확한 어떠한 메커니즘 요구조건에서 사용될 수 있고 제어합니다고 회전 / 직선 이동.
스텝 모터의 장점 :
스텝 모터는 피드 백 시스템 없이 클로즈-루프 부호기 /도 없이 정밀 제어에 도달할 수 있습니다, 또한 그들이 전기적인 브러시되어서 가지고 있지 않습니다. 그러므로 어떤 전자파 장애와 전기 스파크 쟁점이 없습니다. 몇몇의 경우에, 그들은 DC 브러시 motors/ 브러쉬리스 모터를 대체할 수 있습니다.
스텝 모터는 운전자로 통제하기 쉽고 이 특징이 정밀 제어의 분야에서 그것의 중요한 자리를 확립합니다.
1. 프로그램 가능한 성취할 수 있는 정밀 제어
2. 전자파 장애와 전기 스파크 없이
3. 작은 사이즈
4. 합리적인 가격
5. 저소음
6. 긴 서비스 라이프
