| 원래 장소: | 중국 |
| 브랜드 이름: | Vic-Tech |
| 인증: | RoHS |
| 모델 번호: | N20-1812-EN |
| 최소 주문 수량: | 1Unit |
|---|---|
| 가격: | $3.5~$10/Unit |
| 포장 세부 사항: | 제품은 진주로 만드는 면으로 포장되고 외부가 통에 있습니다. 대부분의 벌크 제품은 쉬운 대중 교통과 제품 보호를 위한 팔레트를 사용합니다 |
| 배달 시간: | 샘플 며칠 뒤에 10~20은 지불됩니다 |
| 지불 조건: | 전신환, 페이팔, 신용 카드 |
| 공급 능력: | 10000대 pc / 달 |
| 전동기형: | N20 DC motor+gearbox+encoder | 기어박스 타입: | 웜 기어박스 |
|---|---|---|---|
| 인코더 유형: | 마그네틱 엔코더 | 인코더 분석: | 7PPR/12 PPR |
| 기어 비율: | 1030:1에 대한 21시 1분 | 정격 전압: | 3V/6V/12V DC |
| 하이 라이트: | 고토크 dc 기어 들 모우터,부호기와 N20 기어 들 모우터,부호기와 고토크 직류 전동기 |
||

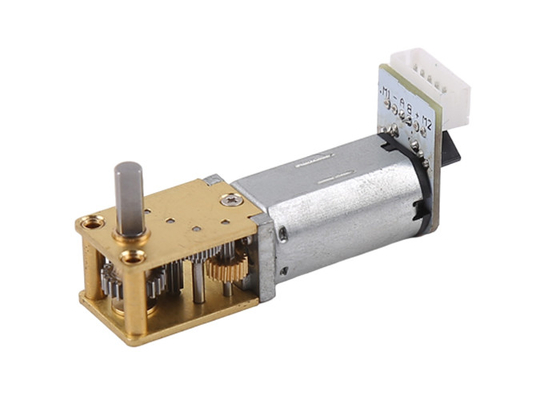

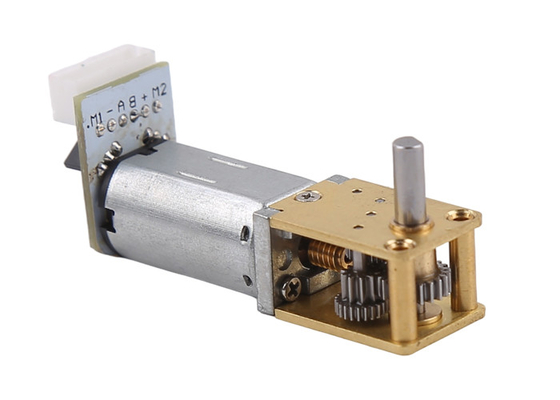

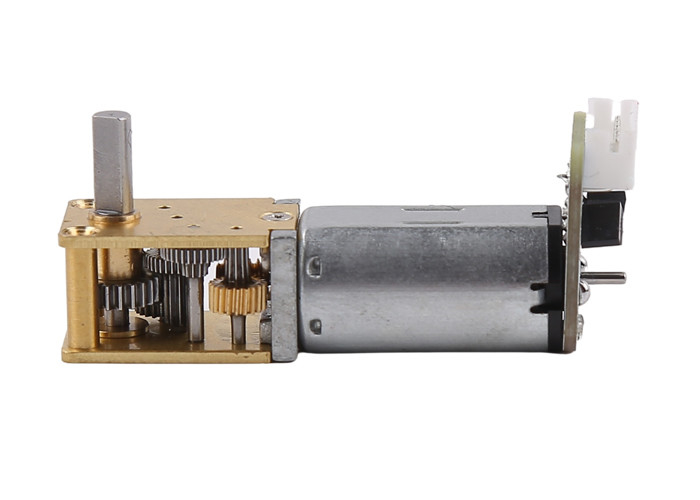

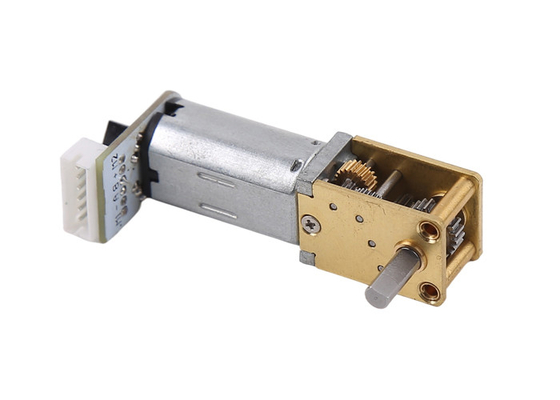

마그네틱 엔코더와 고토크 웜 기어박스 환원제 N20 직류 전동기
이것은 웜 기어박스에 의해서 부착된 N20 DC 브러쉬 모터입니다.
우리는 선택하기 위한 다른 비율을 가지고 있습니다.
부호기는 마그네틱 엔코더이고 모터의 결의안이 자석 바퀴에 마그네트극에 의해 결정됩니다.
마그네트극의 각각 쌍을 위해, 그것은 1 PPR입니다.
우리는 선택해서 7PPR와 12 PPR를 가지고 있습니다.(7 마그네트극과 12 마그네트극)
이 연결기 위의 6개 핀이 있습니다 :
1. M1 모터 power1
2. - 부호기 전원(GND)
3.신호 핀 a
4.비 신호핀 비
5.+ 부호기 power+ (5V DC)
6.M2 모터 power2
모터 매개변수 :
| 모델 부정. | N20-1812-EN |
| 전동기형 | N20 직류 전동기 |
| 인코더 유형 | 마그네틱 엔코더 |
| 인코더 분석 | 7PPR/12PPR |
| 정격 전압 | 3V/6V/12V DC |
| (기어박스 없이) 모터의 짐이 내려진 속도 | 약 15000 RPM |
| (기어박스로) 모터의 짐이 내려진 속도 | 15000/gear 비율 RPM |
| 출력 축 | 3 밀리미터 지름 Ｄ 샤프트 |
기어박스 매개 변수 :
| 기어 비율 | 21:1 | 42:1 | 118:1 | 236:1 | 302:1 | 399:1 | 515:1 | 603:1 | 798:1 | 1030:1 |
| 정확한 비율 | 21.00 | 42.00 | 118.067 | 236.133 | 301.726 | 398.976 | 515.200 | 603.452 | 797.953 | 1030.400 |
| 웜 기어는 아니오 시작됩니다. | 2 | 1 | 2 | 1 | 2 | 2 | 2 | 1 | 1 | 1 |
| 기어 레벨 | 3 | 3 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 |
| 효율 | 27% | 27% | 24% | 24% | 22% | 22% | 22% | 22% | 22% | 22% |
설계 도면 :
상품 표시부 :
어바웃 DC 브러쉬 모터 :
DC 브러쉬 모터는 시장에서 가장 일반적으로 사용한 자동차입니다.
그것은 전기적 브러시 내부를 가지고 긍정적과 음의 PIN을 가지고 있습니다 (+와 -)
직류 전동기의 속도는 다른 기어 비율 또는 PWM 제어로 제어될 수 있습니다. (펄스 폭 변조)
기어박스 토크 부스트로, 직류 전동기는 모터스의 원래 토크와 비교하여, 매우 더 높은 토크에 도달할 수 있습니다.
DC 브러쉬 모우터의 장점 :
1. 값싼 댓가
2. 작은 사이즈
3. 연결되도록 쉽고 사용하기가 쉽습니다
4. 일반적으로 사용됩니다
5. 고속
6. (스텝 모터와 비교하여) 고효율
기어박스와 직류 전동기 :
기어박스는 모터의 토크를 올리고, 모터의 속도를 감소시킬 수 있습니다
우리는 당신이 선택하기 위한 다른 기어 비율을 가지고 있습니다, 또한 기어박스의 효율이 기어 레벨과 관련됩니다.
출력 torque=original torque*gear ratio* 기어박스 효율성
출력 speed= 원래의 속도 / 기어 비율
샘플은 거품 스폰지 내피지 박스로 포장됩니다.
대량 생산을 위해, 제품은 페이퍼 통에서 싸여집니다.
바다 선적 (대량 생산)을 위해, 통은 팔레트에 싸여집니다.
출하 시간 :
지나서 명시된 (DHL/ UPS/ Fedex/ TNT) : 5~12 일
4PX까지 급행열차를 타세요 : 10~20 일
바다 선적 : 40~60 일 (다른 국가에 의존합니다)
창주 Vic 기술 주식회사는 2011년에 설립됩니다. 그것은 20 이상 자동차 산업의 R&D 경험으로, 생산하는 소형 모터와 부속물을 전문으로 했습니다.
10이지 연속적 혁신과 개발 뒤에, 우리는 유럽, 남아메리카, 캐나다, 미국, 아시아와 오스트레일리아에 대한 수출을 입고, 국제 비즈니스를 확장하기 시작했습니다.
우리는 시간 전달에, OEM / ODM 서비스를 제공하고, 적시의 응답, 개인적 시험, 안전한 패키징을 보증합니다. 가장 큰 이 성공 이 일어난 이유 중 하나는 우리의 효율적 에프터 서비스이고 고객들을 위해 적시이고 전문적 지원을 보증합니다.
