| 원래 장소: | 중국 |
| 브랜드 이름: | Vic-Tech |
| 인증: | RoHS |
| 모델 번호: | 20HS32-C |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | 50~100usd |
| 포장 세부 사항: | 벌크 제품을 위한, 용지함, 통, 쉬운 선적과 제품 보호를 위한 팔레트 취급이 표본을 위해 사용합니다 |
| 배달 시간: | 15 일 |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 한달에 100000 |
| 스텝 각: | 1.8 급 | 단계: | 2개 단계 |
|---|---|---|---|
| 전동기형: | 하이브리드 스텝 모터 | 인코더 유형: | 광 부호기 |
| 인코더 채널: | 선택적인 1 2 3 | 인코더 분석: | 500 1000 2000CPR |
| 하이 라이트: | 하이브리드 스텝 모터 OEM,하이브리드 스텝 모터 OEM ODM,고해상도 스텝 모터 20 밀리미터 |
||
이 모터는 아름다운 외양과 우수한 성능으로 고정밀, 소형 하이브리드 스텝핑 모터입니다.

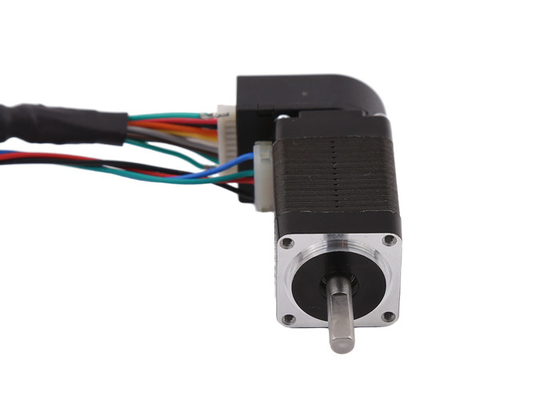

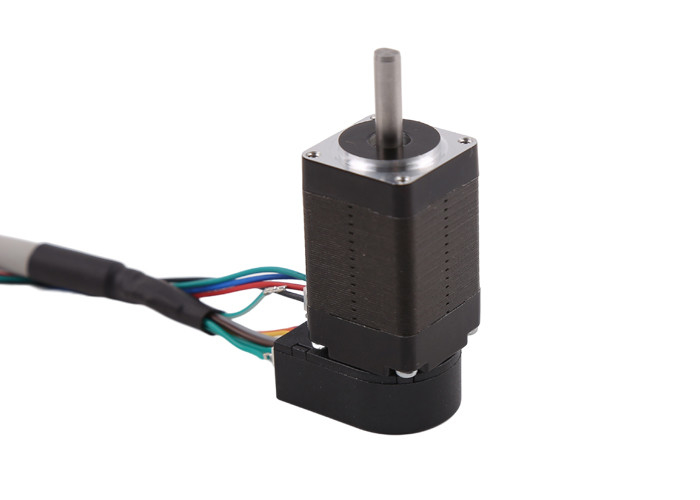

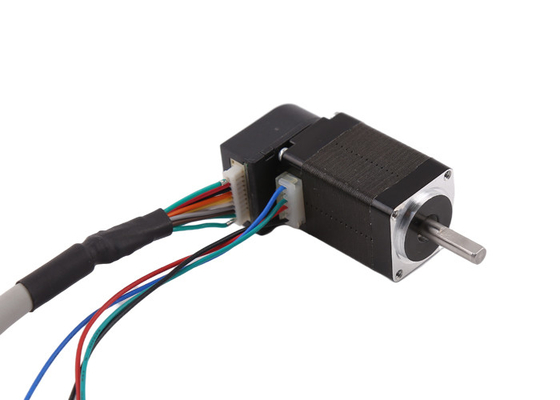

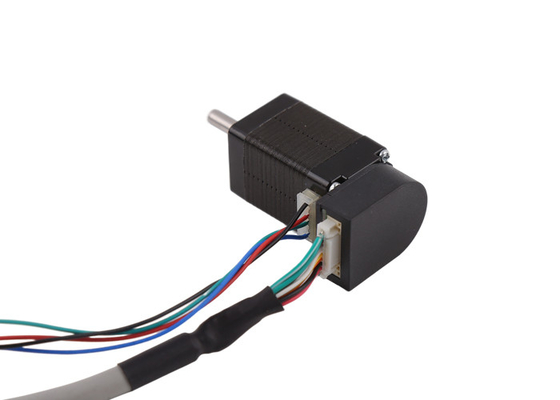

이 모터는 후방에 광 부호기와 28 밀리미터 스퀘어 모터입니다. 모터의 마지막에 있는 자동차 드라이브 케이블과 엔코더 케이블이 있습니다. 일반적으로 사용된 플러그는 그림에 표시되고 케이블 길이, 타입과 플럭형이 이용 가능합니다. 고객 요구 사항에 따라 맞춤화될 수 있습니다.
이 모터는 현재 1.8 도의 스텝 각만을 가지고 있습니다. 모터의 길이는 30~51mm 사이에 선택될 수 있습니다. 권장 길이는 32 밀리미터, 45 밀리미터, 51 밀리미터입니다. 모터의 토크는 길이에 따라 다릅니다. 토크는 더 크게 있습니다, 이 모터의 토크 범위가 400~1200g.cm의 사이에 있습니다
부호기는 고정밀 광전자의 인코더를 채택하고 출력 신호가 비 신호와 인덱스 신호의 3개 채널을 가지고 있습니다.
출력 신호의 결의안에 대한 3가지 선택이 있습니다 : 500CPR, 1000CPR와 2000CPR (반영 당 변화). 동시에, 신호 출력 라인은 간섭 실딩 기능을 증가시키며, 그것이 신호가 방해받고 왜곡되지 않는다는 것을 보증할 수 있습니다.
이러한 특성 때문에, 자동차는 고정밀도 위치설정을 요구하는 의료 산업, 고정밀 계측기 산업과 다른 이유에서 넓게 사용됩니다.
전동기 관련 매개 변수는 미안하지만, 다음과 같이 요약되고 선택을 언급합니다. 동시에, 많기 때문에 주문형 매개 변수는 미안하지만, 다음과 같은 매개 변수 선택을 언급하고 우리와 연락한다고, 우리는 더 전문적인 도움을 제공할 것입니다.
모터 매개변수 데이터 시트
| 전동기형 | 하이브리드 스테퍼 motor+Optical 부호기 |
| 모델 | 220HS32-C |
| 여기 모드 | 2-2 양극성 |
| 출력 축 | Φ4D3.5 |
| 인코더 유형 |
광 부호기 |
| 인코더 분석 |
선택적인 500 1000 2000 CPR |
| 출력 토크 | 1800~300g.cm |
| 전류 범위 | 0.6~0.8A/phase |
| 스텝 각 | 1.8' 급 |
모터 외부 그림 :
OEM % ODM 서비스 :
만약 제품의 더 많은 다른 관점에 대한 특별한 요구가 있고, 우리가 또한 고객들을 위해 그것을 특화할 수 있고, 이 제품이 출력 축부가 더 많은 애플리케이션에서 사용될 수 있도록, 속도를 감소시키고 토크를 증가시키기 위해 행성 트렌스미션을 갖추고 있을 수 있거나 그것이 고객 욕구에 따라 있을 수 있다면, 다양한 생산량이 부등변 4각형 나사못과 웜으로서 그와 같아서 형성되는 것이로 할 수 있습니다. 우리는 제품에 대한 고객 요구 사항을 충족시키기 위해 100% 스트라이브를 바랍니다. 만약 당신이 모터에 관한 어떠한 요구조건도 가지고 있다면, 우리와 연락하세요.
담당자: Min Gao
전화 번호: 13813564209
