제품 상세정보
원래 장소: 중국
브랜드 이름: Vic-Tech
인증: RoHS
모델 번호: 20BYGH29 -EN
지불과 운송 용어
최소 주문 수량: 1Unit
가격: $25~$53/Unit
포장 세부 사항: 제품은 진주로 만드는 면으로 포장되고 외부가 통에 있습니다.
배달 시간: 10~20 샘플 며칠 뒤에 요금은 지불됩니다
지불 조건: 전신환, 페이팔, 신용 카드
공급 능력: 10000대 pc / 달
이름: |
선형 스크루 스텝 모터 |
전동기형: |
하이브리드 스텝 모터 + 부호기 |
모터 사이즈: |
20 밀리미터 |
스크류형을 이끄세요: |
Tr3.5x4 |
인코더 유형: |
광 부호기 |
인코더 분석: |
1000 CPR |
스텝 각: |
1.8' /Step |
경향 / 단계: |
0.5A |
모터 길이: |
맞춤화될 수 있습니다 |
이름: |
선형 스크루 스텝 모터 |
전동기형: |
하이브리드 스텝 모터 + 부호기 |
모터 사이즈: |
20 밀리미터 |
스크류형을 이끄세요: |
Tr3.5x4 |
인코더 유형: |
광 부호기 |
인코더 분석: |
1000 CPR |
스텝 각: |
1.8' /Step |
경향 / 단계: |
0.5A |
모터 길이: |
맞춤화될 수 있습니다 |
Nema8 나사산 축 리드 스크류 너트가 있는 하이브리드 스테퍼 모터 100mm Tr3.5*0.61 리드 스크류용 20mm 선형 스테퍼 모터
일반적인 애플리케이션:
주사 프린터, 분석 및 의료 기기, 섬유 장비, 자수기, 정밀 망원경 포지셔닝 시스템, 고속 돔 카메라 및 로봇 공학
설명:
사다리꼴 나사로 부착된 20mm 하이브리드 스테퍼 모터(NEMA 8)입니다.
사다리꼴 나사는 Tr3.5x4이고 리드 나사 피치는 1mm이므로 리드는 4mm입니다.
또한 이 모터는 아래쪽에 광학 인코더가 있습니다.
우리는 당신이 선택할 수 있는 다른 해상도를 가지고 있습니다.
표준 해상도는 1000 CPR(해상도당 변경)입니다.
고객이 인코더를 필요로 하지 않는 경우 인코더도 제거할 수 있습니다.
모터 매개변수:
| 모터 유형 | NEMA 하이브리드 모터 + 엔코더 |
| 리드 스크류 | Tr3.5x4 사다리꼴 나사 |
| 리드 스크류 피치 | 1mm |
| 단계 각도 | 1.8° |
| 인코더 유형 | 광학 인코더 |
| 인코더 해상도 | 1000심폐소생술 |
| 저항 | 3.7Ω/상 |
| 스텝 길이 | 0.02mm/단계 |
| 무게 | 60g |
| 위상 전류 | 0.6A/상 |
디자인 도면:

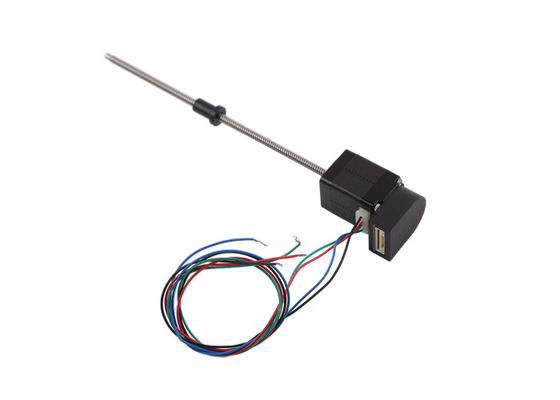

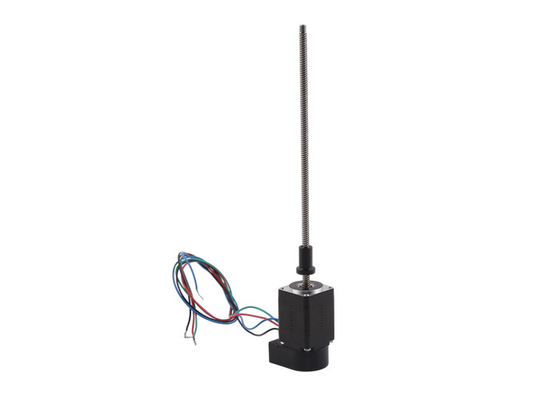

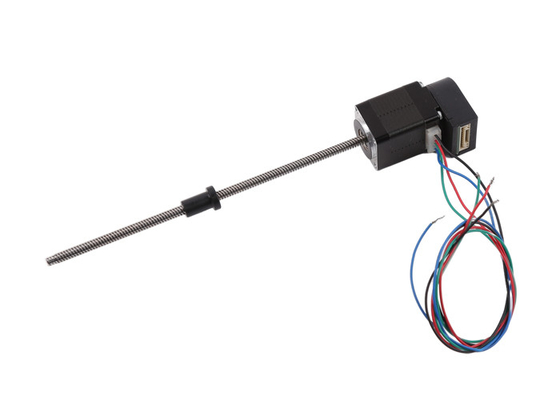

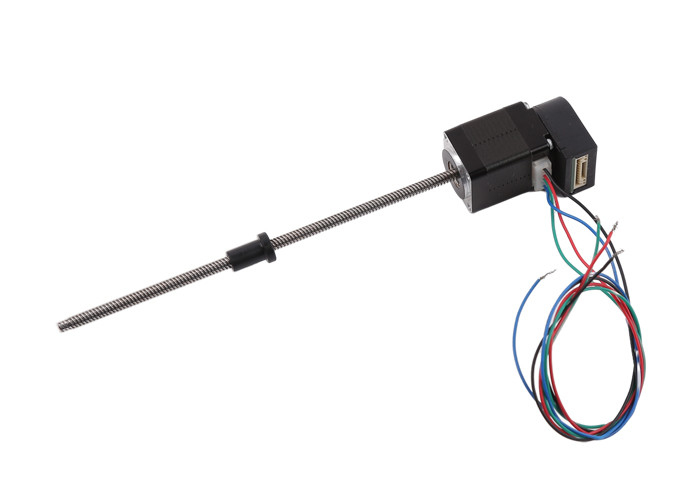

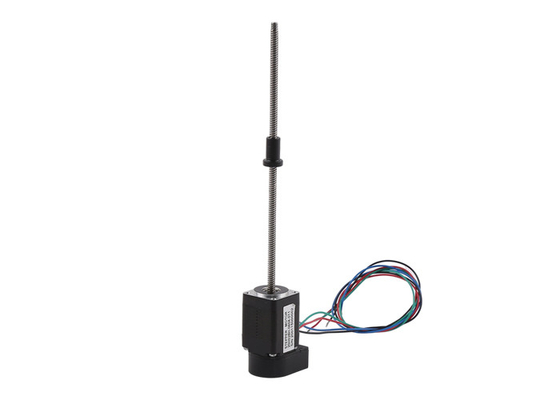

제품 전시:
스테퍼 모터의 적용:
스테퍼 모터는 정밀 제어에 사용되며 의료 장비, 3D 프린터, 산업용 정밀 제어, 자동화 장비 등에 널리 사용됩니다.
스테퍼 모터는 정확한 제어 및 회전/선형 이동이 필요한 모든 메커니즘에 사용할 수 있습니다.
스테퍼 모터의 장점:
스테퍼 모터는 폐쇄 루프 인코더/피드백 시스템 없이도 정밀한 제어에 도달할 수 있으며 전기 브러시가 없습니다.따라서 전자기 간섭 및 전기 스파크 문제가 없습니다.경우에 따라 DC 브러시 모터/브러시리스 모터를 대체할 수 있습니다.
스테퍼 모터는 드라이버로 쉽게 제어할 수 있으며 이 기능은 정밀 제어 분야에서 중요한 위치를 차지합니다.
1. 정확한 제어 달성 가능, 프로그래밍 가능
2. 전자기 간섭 및 전기 스파크 없음
3. 소형
4. 합리적인 가격
5. 저소음
6. 긴 수명
