| 원래 장소: | 중국 |
| 브랜드 이름: | Vic-Tech |
| 인증: | RoHS |
| 모델 번호: | 12GB-N20 |
| 최소 주문 수량: | 1Unit |
|---|---|
| 가격: | $2.5~$6/Unit |
| 포장 세부 사항: | 제품은 진주로 만드는 면으로 포장되고 외부가 통에 있습니다. 대부분의 벌크 제품은 쉬운 대중 교통과 제품 보호를 위한 팔레트를 사용합니다 |
| 배달 시간: | 샘플 며칠 뒤에 10~20은 지불됩니다 |
| 지불 조건: | 전신환, 페이팔, 신용 카드 |
| 공급 능력: | 10000대 pc / 달 |
| Motor type: | N20 DC motor | Gearbox type: | 10*12mm gearbox |
|---|---|---|---|
| Output shaft: | D shaft/M3 lead screw | Rated voltage: | 3V~12V DC |
| Unloaded speed (single motor): | 12000~16000RPM | Gear ratio: | 2:1 ~1000:1 |
| 하이 라이트: | 고속도 DC 기어 들 모우터 15000RPM,브러시 N20 기어 박스 모터 |
||
GB12 기어 비율과 1000:1 기어 비율 N20 DC 브러쉬 모터에 대한 고속도 2시 1분

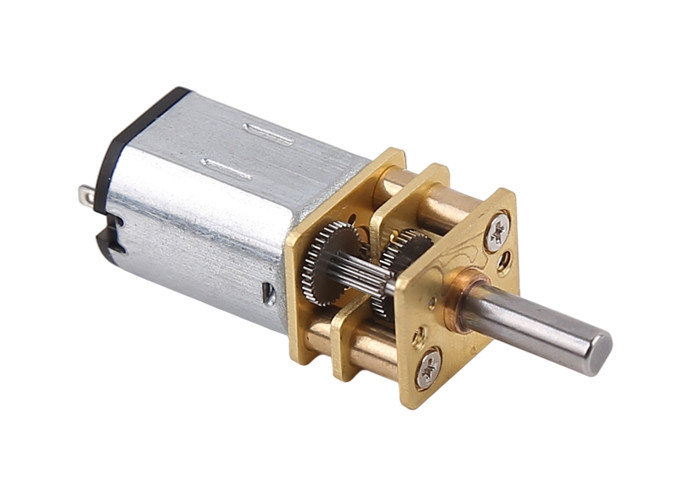

이것은 기어박스와 N20 직류 전동기입니다.
N20은 전형적 브러시 직류 전동기이고 단일 모터를 위해, 짐이 내려진 속도가 15000RPM에 대한 것입니다.
모터가 기어박스에 의해서 부착될 때, 그것은 속도이고와 함께 매우 낮고 그것의 토크 매우 클 것입니다.
기어 비율은 1000:1에 2시 1분입니다
420:1 이하 기어 비율 (420:1을 포함하여)을 위해, 기어박스 길이는 9 밀리미터입니다.
420:1 에 기어 비율을 위해, 기어박스 길이는 12 밀리미터입니다
모터 매개변수 :
| 전동기형 | N20 DC motor+gearbox |
| 정격 전압 | 3V/6V/12V DC |
| 짐이 내려진 속도 (단일 모터) | 12000~16000RPM |
| 로딩된 토크 (단일 모터) | 약 3g*cm |
| 출력 축 | Ｄ shaft/M3 리드 스크루 |
| 기어박스 길이 | 9 mm/12mm |
| 출력 속도 | 한 개의 모터 속도 / 기어 비율 |
| 출력 토크 | 단일 모터 torque*gear ratio* 효율 |
기어박스 매개 변수 :
| 기어 비율 | 2:1 | 5:1 | 10:1 | 15:1 | 20:1 | 30:1 | 36:1 | 50:1 | 63:1 | 67:1 | 89:1 | 100:1 |
| 정확한 비율 | 2.002 | 4.995 | 9.677 | 14.754 | 20.501 | 29.120 | 36.122 | 51.103 | 63.071 | 66.801 | 89.227 | 99.002 |
| 톱니 갯수 | 23 | 20 | 13 | 18 | 15 | 12 | 20 | 20 | 14 | 17 | 14 | 13 |
| 기어 레벨 | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
| 효율 | 80% | 80% | 80% | 72% | 72% | 72% | 65% | 65% | 65% | 65% | 65% | 65% |
|
|
||||||||||||
| 기어 비율 | 110:1 | 150:1 | 172:1 | 210:1 | 250:1 | 275:1 | 298:1 | 380:1 | 420:1 | 500:1 | 600:1 | 1000:1 |
| 정확한 비율 | 110.407 | 150.948 | 171.883 | 210.591 | 250.111 | 274.403 | 297.924 | 387.689 | 421.296 | 506.155 | 599.394 | 986.406 |
| 톱니 갯수 | 12 | 18 | 13 | 12 | 13 | 12 | 12 | 12 | 12 | 18 | 16 | 12 |
| 기어 레벨 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 |
| 효율 | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 47% | 47% | 47% |
설계 도면 :

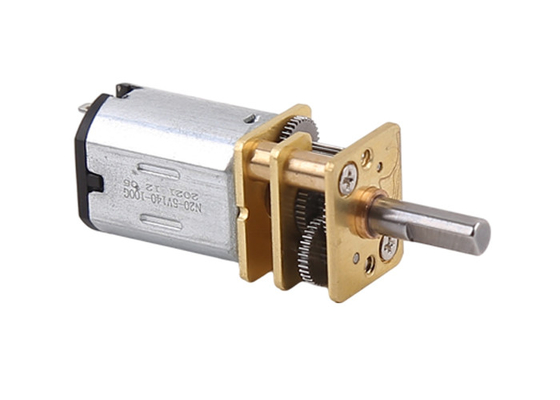

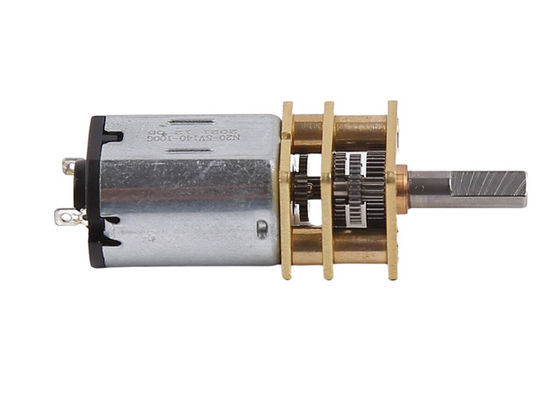

상품 표시부 :
어바웃 DC 브러쉬 모터 :
DC 브러쉬 모터는 시장에서 가장 일반적으로 사용한 자동차입니다.
그것은 전기적 브러시 내부를 가지고 긍정적과 음의 PIN을 가지고 있습니다 (+와 -)
직류 전동기의 속도는 다른 기어 비율 또는 PWM 제어로 제어될 수 있습니다. (펄스 폭 변조)
기어박스 토크 부스트로, 직류 전동기는 모터스의 원래 토크와 비교하여, 매우 더 높은 토크에 도달할 수 있습니다.
DC 브러쉬 모우터의 장점 :
1. 값싼 댓가
2. 작은 사이즈
3. 연결되도록 쉽고 사용하기가 쉽습니다
4. 일반적으로 사용됩니다
5. 고속
6. (스텝 모터와 비교하여) 고효율
기어박스와 직류 전동기 :
기어박스는 모터의 토크를 올리고, 모터의 속도를 감소시킬 수 있습니다
우리는 당신이 선택하기 위한 다른 기어 비율을 가지고 있습니다, 또한 기어박스의 효율이 기어 레벨과 관련됩니다.
출력 torque=original torque*gear ratio* 기어박스 효율성
출력 speed= 원래의 속도 / 기어 비율
샘플은 거품 스폰지 내피지 박스로 포장됩니다.
대량 생산을 위해, 제품은 페이퍼 통에서 싸여집니다.
바다 선적 (대량 생산)을 위해, 통은 팔레트에 싸여집니다.
출하 시간 :
지나서 명시된 (DHL/ UPS/ Fedex/ TNT) : 5~12 일
4PX까지 급행열차를 타세요 : 10~20 일
바다 선적 : 40~60 일 (다른 국가에 의존합니다)
