슬라이더 M2 리드 스크루와 VSM08102 8 밀리미터 4 핀 FPC 작은 선형 스텝퍼 모터

슬라이더와 VSM08102 작은 칫수 8 밀리미터 M2 리드 스크루 4 핀 FPC 선형 스텝퍼 모터

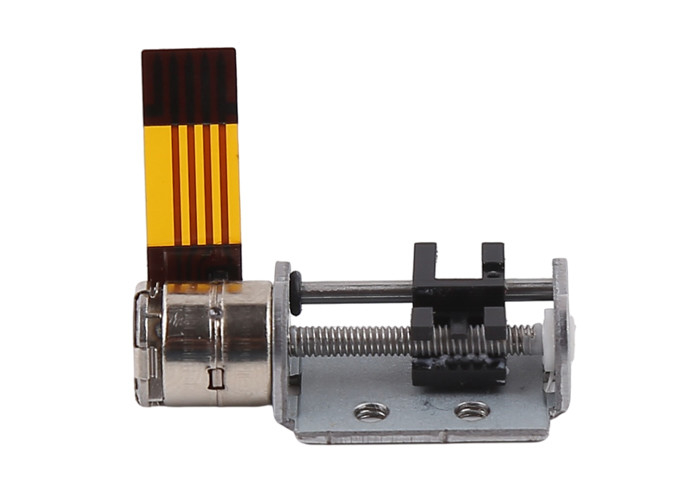

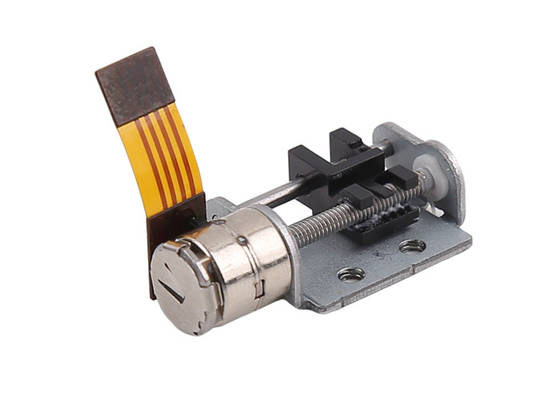

이 VSM08102는 M2 리드 스크루와 POM 플라스틱 슬라이더에 의해서 부착된 8 밀리미터 지름 스텝 모터입니다.

이것은 2개 단계 (4개 핀)과 2극 전동기입니다.

유효행정 / 이동 거리는 10 밀리미터에 대한 것입니다.

만약 고객들은 그것이 투 숏이라고 생각하면, 우리가 선택하기 위한 더 긴 타격을 가지고 있습니다.

접속구의 형태는 4 핀 FPC이고 대량 생산을 위해, FPC 디자인이 주문형입니다.

또한 고객들은 몰렉스 51021-0400 (1.25mm 피치 4 핀 연결기)과 같은 4 핀 연결기를 선택하는 것을 자유롭게 합니다

또는 JST PHR-4 (2.0mm 피치 4 핀 연결기)

고객은 가장 꺽기가 편리한 커넥터를 선택할 수 있습니다.

매개 변수 :

설계 도면 :

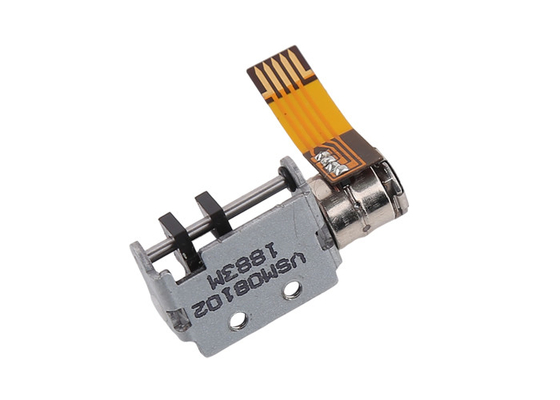

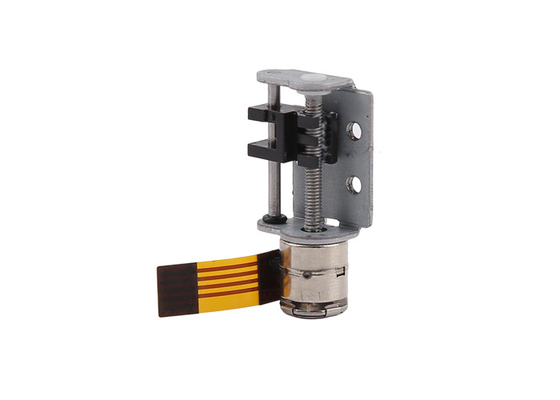

상품 표시부 :

선형 스테퍼에 대해 슬라이더와 함께 자동차로 나르느요 :

우리의 슬라이더 모터는 모터 + 리드 스크루 + 브라켓 + 슬라이더를 포함하는 집회의 전체 세트입니다.

모터의 스텝 각은 일반적으로 18' 20 단계를 의미하는 /step의 각각 전환에 대해 입니다.

모터가 1 회전을 회전시킬 때, 슬라이더는 납을 이동합니다.

한 개의 시작을 위해 스크루를 이끄세요 : 피치 =lead.

그래서 스텝 길이는 있습니다 (스텝 길이가 스텝 모터가 단일 스텝을 정확하게 잡는 때인 직선 이동 슬라이더 교통을 의미합니다) :

각각 회전의 스크류 리드 / 단계를 이끄세요

예를 들면 리드 스크루가 M2*0.4P (0.4mm 피치 정규적 M2 리드 스크루) 이면, 모터의 스텝 각은 18이고' 이 모터의 스텝 길이는 0.4 mm/20=0.02mm/step입니다.

또한, 당신이 리드 스크루 길이를 특화하면, 리드 스크루 길이는 주문형이고 우리가 또한 브라켓의 디자인을 조정할 필요가 있습니다.

스텝 모터의 애플리케이션 :

스텝 모터는 정밀 제어를 위해 사용되고 넓게 의학 장비, 3D 프린터, 산업적 정밀 제어, 자동화 장비, 등에 쓰입니다.

스텝 모터는 정확한 어떠한 메커니즘 요구조건에서 사용될 수 있고 제어합니다고 회전 / 직선 이동.

스텝 모터의 장점 :

스텝 모터는 피드 백 시스템 없이 클로즈-루프 부호기 /도 없이 정밀 제어에 도달할 수 있습니다, 또한 그들이 전기적인 브러시되어서 가지고 있지 않습니다. 그러므로 어떤 전자파 장애와 전기 스파크 쟁점이 없습니다. 몇몇의 경우에, 그들은 DC 브러시 motors/ 브러쉬리스 모터를 대체할 수 있습니다.

스텝 모터는 운전자로 통제하기 쉽고 이 특징이 정밀 제어의 분야에서 그것의 중요한 자리를 확립합니다.

1. 프로그램 가능한 성취할 수 있는 정밀 제어

2. 전자파 장애와 전기 스파크 없이

3. 작은 사이즈

4. 합리적인 가격

5. 저소음

6. 긴 서비스 라이프

패키징과 배송 정보 :

샘플은 거품 스폰지 내피지 박스로 포장됩니다.

대량 생산을 위해, 제품은 페이퍼 통에서 싸여집니다.

바다 선적 (대량 생산)을 위해, 통은 팔레트에 싸여집니다.

출하 시간 :

지나서 명시된 (DHL/ UPS/ Fedex/ TNT) : 5~12 일

4PX까지 급행열차를 타세요 : 10~20 일

바다 선적 : 40~60 일 (다른 국가에 의존합니다)
