제품 상세정보
원래 장소: 중국
브랜드 이름: VIC-TECH
인증: RoHS
모델 번호: SM15-80L-T
지불과 운송 용어
최소 주문 수량: 1Unit
가격: $6.3~$15/Unit
포장 세부 사항: 표준 수출은 패키징하거나, 맞춤화될 수 있습니다
배달 시간: 샘플 대금을 받는 것 뒤에 10~30 일
지불 조건: 머니그램, 웨스턴 유니온, 신용 Card,T/T, L/C (신용장)
공급 능력: 100000 알려지지 않은 / 년
전동기형: |
슬라이더와 선 PM 스텝 모터 |
자동차 지름: |
15 밀리미터 |
스크류형을 이끄세요: |
M3*P0.5 |
타격 (이동 거리): |
약 80 밀리미터 |
스텝 각: |
18' /step |
코일 저항: |
15Ω/phase |
전동기형: |
슬라이더와 선 PM 스텝 모터 |
자동차 지름: |
15 밀리미터 |
스크류형을 이끄세요: |
M3*P0.5 |
타격 (이동 거리): |
약 80 밀리미터 |
스텝 각: |
18' /step |
코일 저항: |
15Ω/phase |

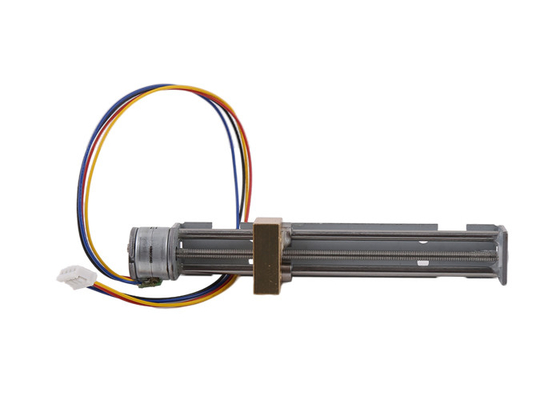

높은 것은 15 밀리미터 SM15-80L-T M3 리드 스크루 놋쇠 슬라이더 PM 선형 스텝퍼 모터를 밀었습니다

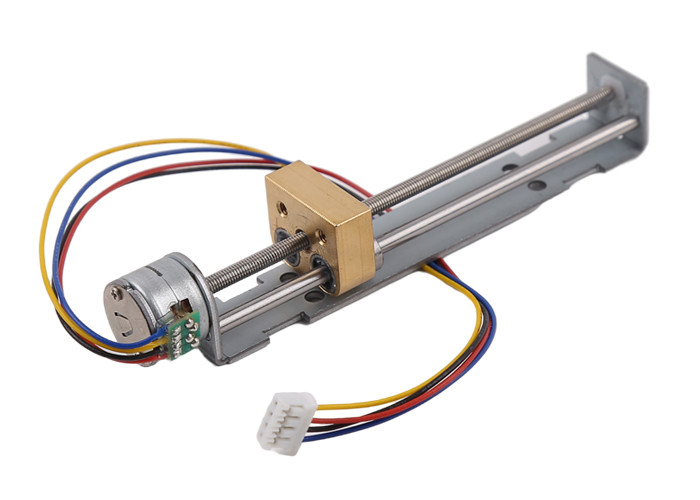

SM15-80-T는 M3 리드 스크루, 브라켓과 놋쇠 슬라이더로 첨부된 15 밀리미터 지름 스텝 모터입니다.
리드 스크루는 0.5 밀리미터 피치와 정규적 M3 스크루입니다.
슬라이더에 대하여, 그것은 CNC로부터 만들어진 놋쇠로 만든 슬라이더입니다.(우리는 또한 값이 싼 플라스틱 슬라이더 옵션을 가지고 그들이 비용을 절감하는 것을 싶으면 고객이 플라스틱 슬라이더를 선택할 수 있습니다)
놋쇠로 만든 슬라이더의 이 큰 이점은 그것이 그것을 잡는 2 리니어 베어링을 가지고 있고 이러한 2 태도가 로드가 높을 때 강력한 지지를 슬라이더에게 제공하고 슬라이더가 심지어 매끄럽게 이동한다는 것을 확인한다는 것입니다.
그러므로 놋쇠로 만든 슬라이더는 더 좋은 안정을 가지고 있고 물가가 타당한 이유를 위해 더 높습니다.
만약 고객들이 타격 (이동 거리)이 오랫동안 또한 있다고 생각하면, 우리가 또한 옵션을 위한 다른 타격을 가지고 있습니다.
(이동 거리 타격 /는 리드 스크루 길이에 의해 결정됩니다)
매개 변수 :
| 모델 부정. | SM15-80L-T |
| 전동기형 | 양극성 PM 스텝 모터 |
| 정격 전압 | 6~9V DC |
| 코일 저항 | 15Ω/phase |
| 스텝 각 | 18' /step |
| 스크류형을 이끄세요 | M3*P0.5 |
| 단계 길이(결의안) | 0.025/step |
| 슬라이더 타입 | 놋쇠 slider+double 리니어 베어링 |
| 공세 (가압력) | 500~700 그램 |
| 타격 | 약 80 밀리미터 |
설계 도면 :

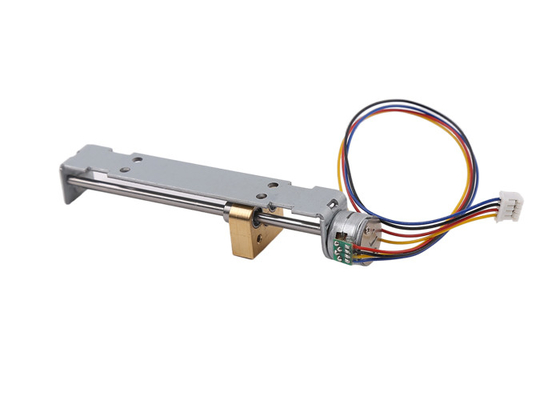

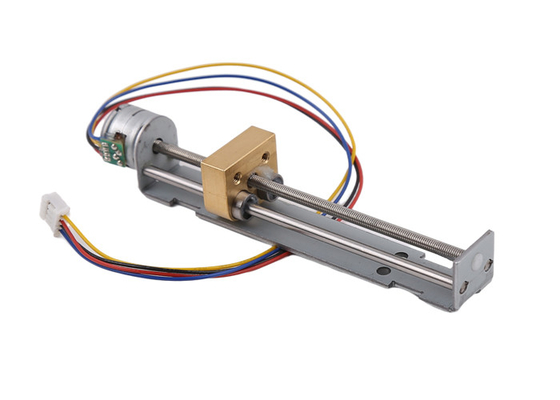

상품 표시부 :
선형 스테퍼에 대해 슬라이더와 함께 자동차로 나르느요 :
우리의 슬라이더 모터는 모터 + 리드 스크루 + 브라켓 + 슬라이더를 포함하는 집회의 전체 세트입니다.
모터의 스텝 각은 일반적으로 18' 20 단계를 의미하는 /step의 각각 전환에 대해 입니다.
모터가 1 회전을 회전시킬 때, 슬라이더는 납을 이동합니다.
한 개의 시작을 위해 스크루를 이끄세요 : 피치 =lead.
그래서 스텝 길이는 있습니다 (스텝 길이가 스텝 모터가 단일 스텝을 정확하게 잡는 때인 직선 이동 슬라이더 교통을 의미합니다) :
각각 회전의 스크류 리드 / 단계를 이끄세요
예를 들면 리드 스크루가 M2*0.4P (0.4mm 피치 정규적 M2 리드 스크루) 이면, 모터의 스텝 각은 18이고' 이 모터의 스텝 길이는 0.4 mm/20=0.02mm/step입니다.
또한, 당신이 리드 스크루 길이를 특화하면, 리드 스크루 길이는 주문형이고 우리가 또한 브라켓의 디자인을 조정할 필요가 있습니다.
스텝 모터의 애플리케이션 :
스텝 모터는 정밀 제어를 위해 사용되고 넓게 의학 장비, 3D 프린터, 산업적 정밀 제어, 자동화 장비, 등에 쓰입니다.
스텝 모터는 정확한 어떠한 메커니즘 요구조건에서 사용될 수 있고 제어합니다고 회전 / 직선 이동.
스텝 모터의 장점 :
스텝 모터는 피드 백 시스템 없이 클로즈-루프 부호기 /도 없이 정밀 제어에 도달할 수 있습니다, 또한 그들이 전기적인 브러시되어서 가지고 있지 않습니다. 그러므로 어떤 전자파 장애와 전기 스파크 쟁점이 없습니다. 몇몇의 경우에, 그들은 DC 브러시 motors/ 브러쉬리스 모터를 대체할 수 있습니다.
스텝 모터는 운전자로 통제하기 쉽고 이 특징이 정밀 제어의 분야에서 그것의 중요한 자리를 확립합니다.
1. 프로그램 가능한 성취할 수 있는 정밀 제어
2. 전자파 장애와 전기 스파크 없이
3. 작은 사이즈
4. 합리적인 가격
5. 저소음
6. 긴 서비스 라이프
