제품 상세정보
원래 장소: 중국
브랜드 이름: Vic-Tech
인증: RoHS
모델 번호: SM86C0905
지불과 운송 용어
최소 주문 수량: 1Unit
가격: $120~$155/Unit
포장 세부 사항: 제품은 진주로 만드는 면으로 포장되고 외부가 통에 있습니다.
배달 시간: 10~20 샘플 며칠 뒤에 요금은 지불됩니다
지불 조건: 전신환, 페이팔, 신용 카드
공급 능력: 10000 PC / 달
전동기형: |
하이브리드 스테퍼 모터 |
모터 사이즈: |
86 밀리미터 (NEMA34) |
스텝 각: |
1.8' |
최소값을 통하여: |
50 킬로그램 |
스크류형을 이끄세요: |
부등변 4각형 스크루 |
위상 저항: |
1.6Ω/phase |
전동기형: |
하이브리드 스테퍼 모터 |
모터 사이즈: |
86 밀리미터 (NEMA34) |
스텝 각: |
1.8' |
최소값을 통하여: |
50 킬로그램 |
스크류형을 이끄세요: |
부등변 4각형 스크루 |
위상 저항: |
1.6Ω/phase |
기술 :

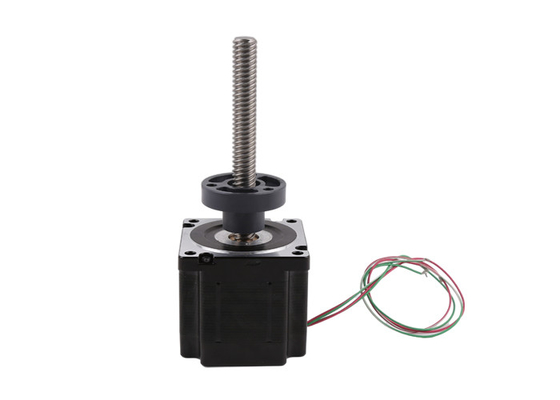

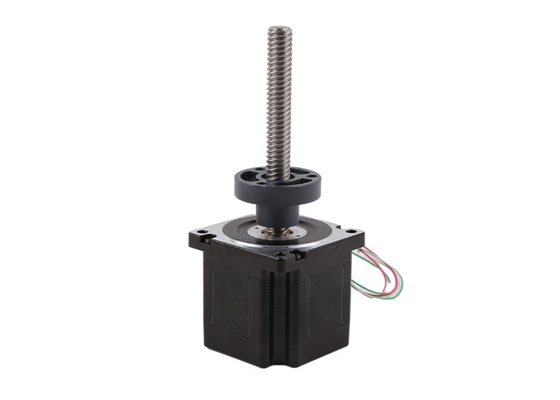

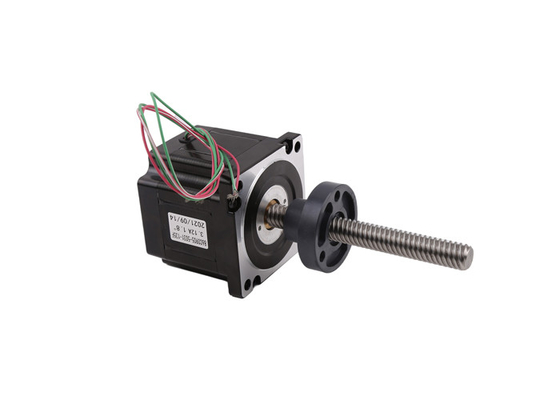

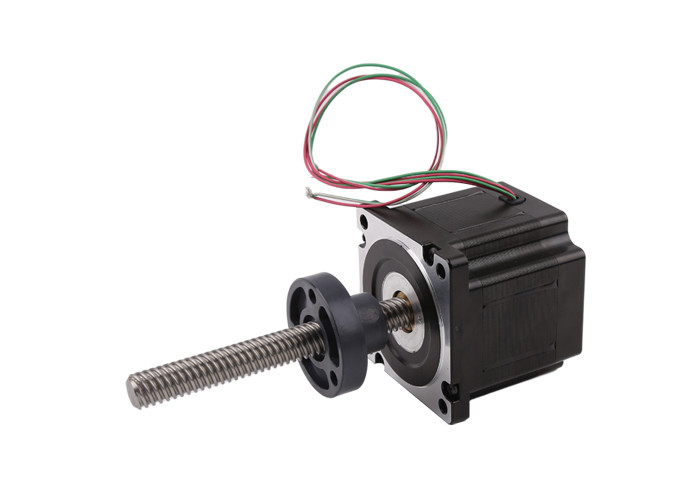

이것은 부등변 4각형 스크루와 86 밀리미터 하이브리드 스텝 모터입니다.
그것의 스텝 각은 1.8 '/step이고 1번 전환을 회전시키는데 200 단계가 걸립니다.
그것의 리드 스크루는 12.7 밀리미터이며, 그것이 모터가 한 혁명을 회전시킬 때, 핵심은 12.7 밀리미터를 이동하는 것을 의미합니다.
그러므로, 모터가 가득 찬 단계를 완료할 때, 가이드 스크류 너트는 0.0635 밀리미터의 직선 운동을 겪을 것을 의미하는 단계 length=lead/200 steps=0.0635/step.
견과류는 플라스틱 물질 (PPS)를 자가 윤할하여의 하고, 양쪽 높은 공세와 작은 마찰에 견딜 수 있습니다.
모터 매개변수 :
| 모델 부정. | SM86C0905 |
| 모터 사이즈 | 86 밀리미터 |
| 아니오 단계적으로 시행하세요. | 2개 단계 (양극성) |
| 상전류 | 3.12A/phase |
| 위상 저항 | 1.6Ω/phase |
| 상 인덕턴스 | 8.8mH±20% |
| (300 PPS에) 최소 공세 | 50KG |
스크루 매개 변수를 이끄세요 :
| 스크류형을 이끄세요 | 부등변 4각형 스크루 |
| 리드 스크루 모델 부정. | Tr15.875*12.7-4 |
| 외경 | 15..875mm |
| 리드 | 12.7 밀리미터 |
| 시작 | 4 |
| 피치 | 3.175 밀리미터 |
| 스텝 길이 | 0.0635 밀리미터 /는 걷습니다 |
설계 도면 :
상품 표시부 :
