카메라 등을 위한 3.3vDC 극소 슬라이더 스텝 모터 10 밀리미터 작은 슬라이더 스크루 선형 스텝퍼 모터 :

카메라 등을 위한 3.3vDC 극소 슬라이더 스텝 모터 10 밀리미터 작은 슬라이더 스크루 선형 스텝퍼 모터 :

이것은 정확성 소형 스테핑 모터이고, 출력 축이 0.4 밀리미터의 피치로 리드 스크루를 가지고 있고, 리드 스크루에 의해서 지원된 리드 스크루와 리드 스크루가 공세로 회전이동합니다.
모터의 기초 단계 각도는 18 도이고 모터가 1주일에 20 단계를 운영하고 따라서 정밀 제어의 목적을 달성하면서, 변위 분해능이 0.02 밀리미터에 도달할 수 있습니다.
작동기의 관점에서, 구동법이 익숙한 소구분은 만족합니다.

이것은 브라켓, 리드 스크루와 상대 운동 슬라이더로 설비된 스텝 모터입니다. 거치용 선반은 고객 요구 사항에 따라 대체될 수 있습니다.

모터의 출력 축이 리드 스크루의 회전 동안, 리드 스크루이기 때문에, 리드 스크루는 전후로 이동하기 위해 슬라이더를 운전합니다. 이것은 편리하게 앞쪽이고 뒤처지는 것 같은 활동을 제공합니다. 게다가 스테핑 모터는 정확히 또한 슬라이더의 이동 속도를 결정하는 속도, 회전수, 기타 등등을 제어할 수 있고 이동 위치가 정확하게 제어 가능합니다. 위치 결정 정밀도는 0.05 밀리미터 이내에 제어될 수 있습니다.

작은 사이즈,고 정밀도와 쉬운 제어와 같은 그것의 우수한 특성 때문에, 이 소형 스테핑 모터는 넓게 카메라, 광학기기, 렌즈, 미 기구, 의료 기계, 자동 판매기, 고속 검출, 정확성 의료 기계, 자동문 잠금장치, 등에서 사용됩니다.
모터의 입력부는 FPC이지만, 그러나 그것이 고객 욕구에 따라 연결 배선, PCB, 기타 등등의 형태로 변경될 수 있습니다.

메인 애플리케이션

1) 자동 판매기

2) 광학기기

3) 정확성 의료 설비

4) 미용 장비

다른 정확한 제어 애플리케이션

10 밀리미터 M2 리드 스크루 슬라이더 스텝 모터 상술 :

10 밀리미터 타격 40 밀리미터 플라스틱 슬라이더 스텝 모터 상술과 차원 :

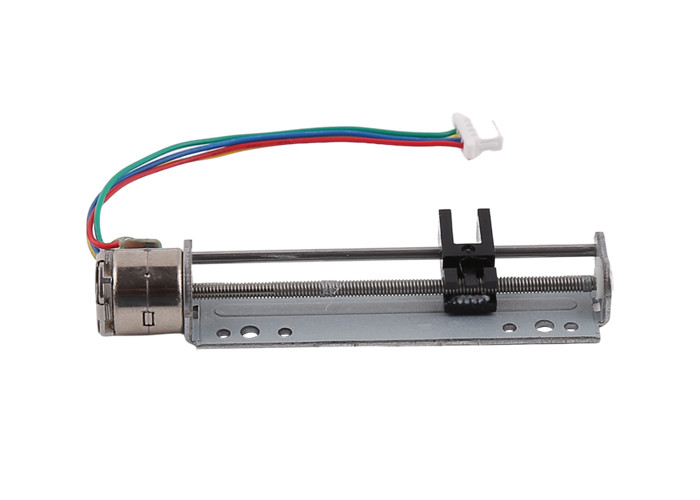

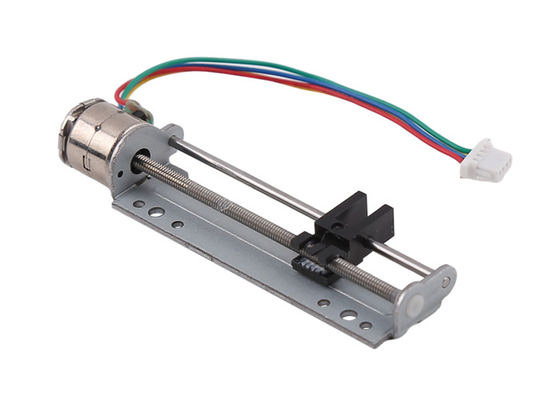

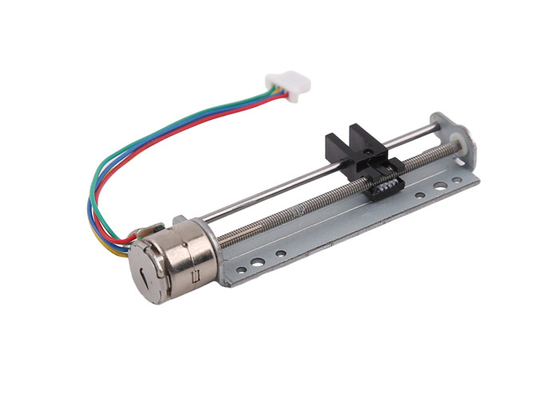

10 밀리미터 플라스틱 슬라이더 극소 스텝 모터 상품 표시부 :

제품 사용 :

고객들은 내용을 특화할 수 있습니다 :

1. 제품의 외경은 고객의 사용 환경과 우주 강도에 따라 6 8 10 15 20 25 밀리미터에서 선택될 수 있습니다.

2. 모터스의 배출구 위치는 최상 상태에서 설치 조건을 충족시키기 위해 자유로이 360 도의 범위 이내에 선택될 수 있습니다. 게다가 연결기는 리드, PCB, FPC 벌거벗은 핀을 선택할 수 있습니다.

2. 주로 리드 스크루의 지름과 길이를 고려하면서, 모터의 유효행정은 고객 욕구에 따라 특정 범위 이내에 맞춤화될 수 있습니다.

일반적으로, M2 스크루의 최대 길이는 50 밀리미터일 수 있고, M3 스크루가 100 밀리미터일 수 있고, M4 스크루가 100 밀리미터일 수 있습니다. 또한 150 밀리미터도 그러할 수 있습니다. 작은 모터는 많은 전력을 소비하는 또한 큰 직경과 리드 스크루를 사용합니다. 그러므로, 고객들은 또한 선택이 자동차로 나르늘 때 포괄적으로 고려하여야 합니다.

4. 슬라이더의 물질은 일반적으로 플라스틱이며, 그것이 형성되도록 쉽고 상대적으로 값이 쌉니다.

고객들이 특정 용도 환경과 요구를 가지고 있을 때, 슬라이더는 또한 금속 부품류를 사용할 수 있습니다.

물론, 슬라이더의 비용은 상대적으로 높을 것이며, 그것이 슬라이더의 모양과 크기에 대한 고객의 요건에 따라 결정됩니다.

제품 포장과 배달 다이어그램 :
