제품 상세정보
원래 장소: 중국
브랜드 이름: V-motor
인증: RoHS
모델 번호: VSM10152
지불과 운송 용어
최소 주문 수량: 1
가격: US$2 ~7
포장 세부 사항: 거품 박스는 제대로 상품을 위해 위치되고 외부가 통과 플라스틱 박막으로 싸여지고 벌크 제품이 쉬운 대중 교통과 제품 보호를 위한 플라스틱제 팰릿으로 처리됩니다.
배달 시간: 15 일
지불 조건: L/C (신용장), 전신환
공급 능력: 100000/month
모터 사이즈: |
10 밀리미터 |
스텝 각: |
18' /Phases |
전동기형: |
리드 스크루와 스텝 모터 |
이동 유형: |
선형 |
리드 피치: |
M2pitch 0.4 밀리미터 |
구동 전압: |
3.3 VDC |
코일 저항: |
10 오옴 (깡통 특화) |
구동 방법: |
양극 2-2 단계 |
모터 사이즈: |
10 밀리미터 |
스텝 각: |
18' /Phases |
전동기형: |
리드 스크루와 스텝 모터 |
이동 유형: |
선형 |
리드 피치: |
M2pitch 0.4 밀리미터 |
구동 전압: |
3.3 VDC |
코일 저항: |
10 오옴 (깡통 특화) |
구동 방법: |
양극 2-2 단계 |
이 모터의 기초 단계 각도는 18 도이고 모터가 1주일에 20 단계를 운영하고 따라서 정밀 제어의 목적을 달성하면서, 변위 분해능이 0.02 밀리미터에 도달할 수 있습니다.
작동기의 관점에서, 구동법이 익숙한 소구분은 그 요구를 만족시킵니다.

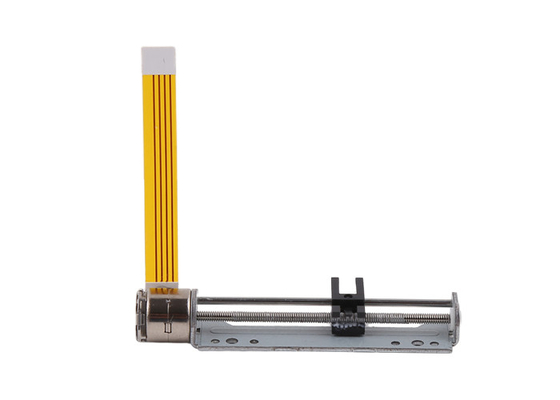

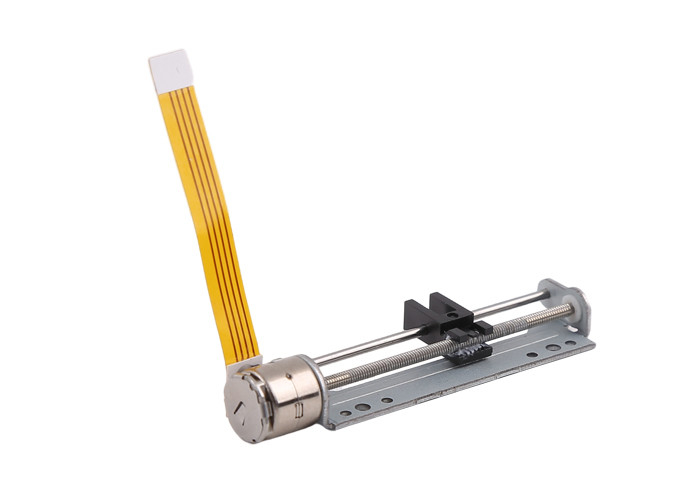

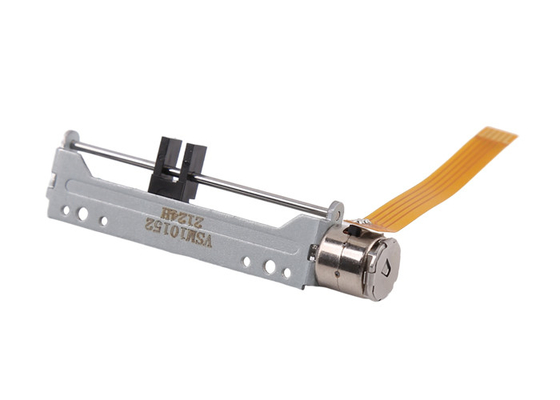

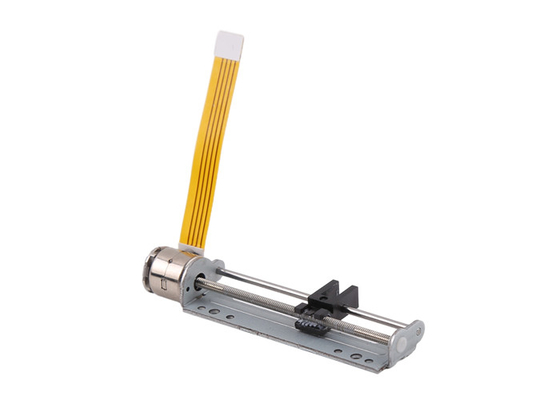

이것은 브라켓, 리드 스크루와 상대 운동 슬라이더로 설비된 스텝 모터입니다. 거치용 선반은 고객 요구 사항에 따라 대체될 수 있습니다.
모터의 출력 축이 리드 스크루의 회전 동안, 리드 스크루이기 때문에, 리드 스크루는 전후로 이동하기 위해 슬라이더를 운전합니다. 이것은 편리하게 앞쪽이고 뒤처지는 것 같은 활동을 제공합니다. 스테핑 모터는 정확히 슬라이더의 이동 속도를 결정하는 속도, 회전수, 기타 등등을 제어할 수 있고 이동 위치가 정확히 제어 가능합니다. 위치 결정 정밀도는 0.05 밀리미터 이내에 제어될 수 있습니다.
모터의 입력부는 FPC이며, 그것이 고객 욕구에 따라 연결 배선, PCB, 기타 등등의 형태로 변경될 수 있습니다.
1) 자동 판매기
2) 광학기기
3) 정확성 의료 설비
4) 미용 장비
다른 정확한 제어 애플리케이션
| 모델 부정. | VSM10152 |
| 전동기형 | 선형 스텝퍼 모터 |
| 아니오 단계적으로 시행하세요. | 2개 단계 |
| 스텝 각 | 18 '/Step |
| 위상 저항 | 10 Ω±10% |
| 여자식 | 2-2 전파 구동 |
| 정격 전압 | 3.3V DC~5V DC |
| 스크류형을 이끄세요 | M2*0.4Pitch 스레드 |
| 타격 | 40 밀리미터 |
| 공세에 들어오세요 | 3.5gf 센티미터 분 (AT 500PPS,3.3V DC) |
| 공세를 빼내세요 | 3.5gf 센티미터 분 (AT 500PPS,3.3V DC) |
| 맥스 시작 주파수 | 1000pps 분.(3.3V DC에) |
| 최대 슬루잉 주파수 | 1200pps 분.(3.3V DC에) |
1. 모터의 외경은 고객의 사용 환경과 우주 강도에 따라 6 밀리미터 8 밀리미터 10 밀리미터 15 밀리미터 20 밀리미터 25 밀리미터에서 선택될 수 있습니다.
2. 모터스의 배출구 위치는 최상 상태에서 설치 조건을 충족시키기 위해 자유로이 360 도의 범위 이내에 선택될 수 있습니다. 게다가 연결기는 리드, PCB, FPC 벌거벗은 핀을 선택할 수 있습니다.
2. 주로 리드 스크루의 지름과 길이를 고려하면서, 모터의 유효행정은 고객 욕구에 따라 특정 범위 이내에 맞춤화될 수 있습니다.
일반적으로 말해서, M2 스크루의 최대 길이는 50 밀리미터일 수 있습니다, M3 스크루가 100 밀리미터일 수 있고 M4 스크루가 100 밀리미터일 수 있습니다. 또한 150 밀리미터도 그러할 수 있습니다. 작은 모터가 직경에 너무 큰 리드 스크루를 사용하기 때문에, 그것은 많은 전력을 소비합니다. 그러므로, 모터를 선택할 때 고객들은 또한 포괄적으로 고려하여야 합니다.
4. 슬라이더의 물질은 일반적으로 플라스틱이며, 그것이 형성되기 쉽고 가격이 적당합니다.
만약 고객이 특정 용도 환경과 요구를 가지고 있다면, 슬라이더가 또한 금속 부품류를 사용할 수 있습니다.
물론, 슬라이더의 비용은 상대적으로 높을 것이며, 그것이 슬라이더의 모양과 크기에 대한 고객의 요건에 따라 결정됩니다.
