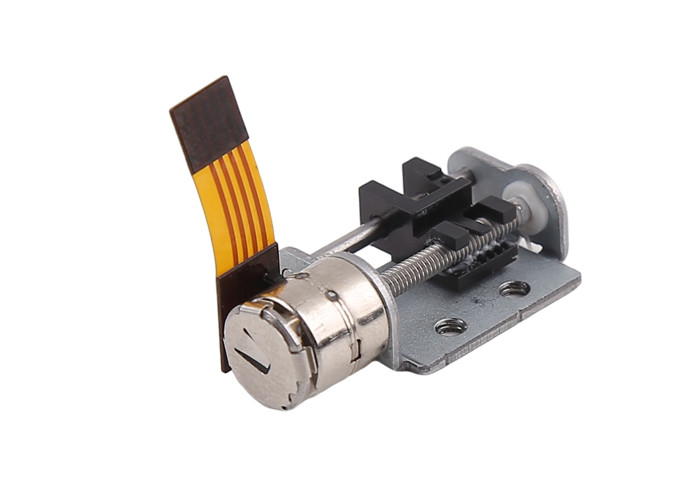

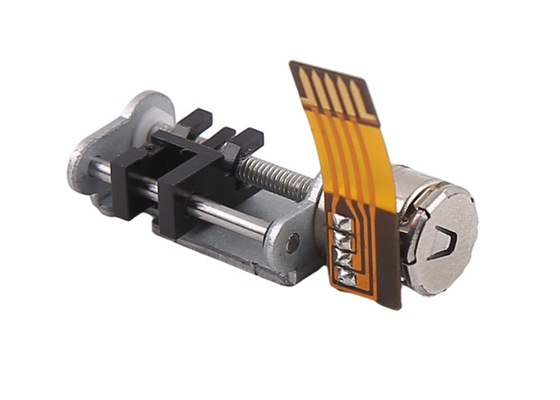

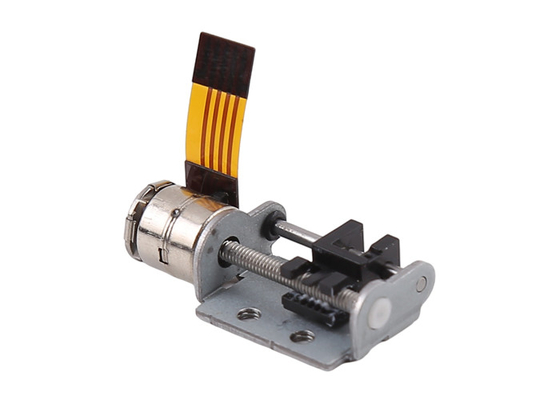

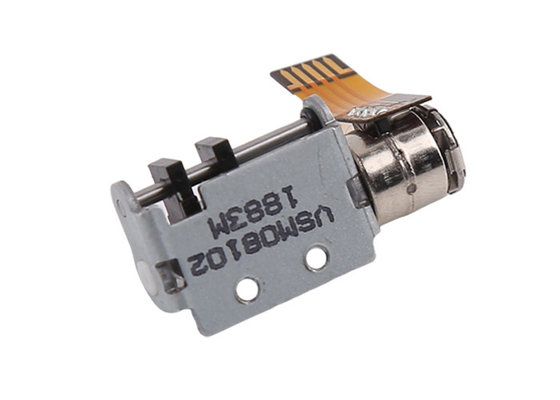

브라켓과 두 단계 양극성 작은 스텝 모터 3.3VDC 10 밀리미터 스크류 스트로크

카메라 렌즈 선형 스텝퍼 모터의 8 밀리미터 극소 슬라이더 스크루 스텝 모터 3.3V DC 총리 스텝 모터 :

이것은 연령과 가이드 레일과 특별한 정확성 스테핑 모터입니다 (모터가 회전할 때, 가이드 레일은 이동합니다), 이동 속도가 펄스 주파수에 의해 제어될 수 있고 이동 거리가 펄스수에 의해 제어될 수 있습니다. 이 전형적 모터를 위해 모터가 2-2 단계를 운전할 때, 1개 펄스는 모터를 0.02 밀리미터로 앞지릅니다.

그것은 브라켓, 리드 스크루와 상대 운동 슬라이더로 설비된 스텝 모터입니다.
모터의 출력 축이 리드 스크루의 회전 동안, 리드 스크루이기 때문에, 리드 스크루는 전후로 이동하기 위해 슬라이더를 운전합니다. 이것은 편리하게 앞쪽이고 뒤처지는 것 같은 활동을 제공합니다. 게다가 스테핑 모터는 정확히 또한 슬라이더의 이동 속도를 결정하는 속도, 회전수, 기타 등등을 제어할 수 있고 이동 위치가 정확하게 제어 가능합니다. 위치 결정 정밀도는 0.05 밀리미터 이내에 제어될 수 있습니다.

이 모터스는 작은 사이즈,고 정밀도와 쉬운 제어와 같은 우수한 특성을 가집니다.
모터의 입력부는 FPC이지만, 그러나 그것이 고객 욕구에 따라 연결 배선, PCB, 기타 등등의 형태로 변경될 수 있습니다.
거치용 선반은 고객 요구 사항에 따라 대체될 수 있습니다.
위에서 말한 특성 때문에, 그와 같은 모터는 넓게 카메라, 광학기기, 렌즈, 정확성 의학 장비, 문 자동잠금, 미용 장비, 의학 장비, 자동 판매기, 빠른 테스팅과 다른 분야에서 사용됩니다.

메인 애플리케이션

1) 자동 판매기

2) 광학기기

3) 정확성 의료 설비

4) 미용 장비

다른 정확한 제어 애플리케이션

8 밀리미터 M2 리드 스크루 슬라이더 스텝 모터 상술 :

10 밀리미터 타격과 8 밀리미터 플라스틱 슬라이더 스텝 모터을 그린 그림 :

와이어의 타입은 연결됩니다 :

핀 타입과 모터 입력 방법

FPC, PCB, 도선 기타 등등. 이것들은 고객 욕구에 따라 맞춤화될 수 있습니다.

8 밀리미터 플라스틱 슬라이더 스텝 모터를 위한 상품 표시부 :

카메라 렌즈의 8 밀리미터 작은 리니어 모터 3.3VDC 극소 슬라이더 스크루 스텝 모터

고객들은 내용을 특화할 수 있습니다 :

1. 모터의 외경의 관점에서, 6 밀리미터, 8 밀리미터, 10 밀리미터, 15 밀리미터, 20 밀리미터, 25 밀리미터와 같은 다른 크기는 고객의 사용 환경과 공간 강도에 따라 선택될 수 있습니다.

2. 모터스의 배출구 위치는 최상 상태에서 설치 조건을 충족시키기 위해 자유로이 360 도의 범위 이내에 선택될 수 있습니다. 동시에, 연결기는 리드, PCB, 벌거벗은 핀을 선택할 수 있습니다.

2. 주로 리드 스크루의 지름과 길이를 고려하면서, 모터의 유효행정은 고객 요구 사항에 따라 특정 범위 이내에 맞춤화될 수 있습니다.
보통 M2 스크루의 최대 길이는 50 밀리미터일 수 있습니다, M3 스크루가 100 밀리미터일 수 있고 M4 스크루가 100 밀리미터일 수 있습니다. 또한 150 밀리미터도 그러할 수 있습니다. 작은 모터는 많은 전력을 소비하는 또한 큰 직경과 리드 스크루를 사용합니다. 그러므로, 고객들은 선택이 자동차로 나르늘 때 포괄적으로 고려하여야 합니다.

4. 슬라이더의 물질은 일반적으로 플라스틱이며, 그것이 형성되도록 쉽고 경제적입니다.
고객들이 특정 용도 환경과 요구를 가지고 있을 때, 슬라이더는 또한 금속 부품류를 사용할 수 있습니다.
물론, 비용은 상대적으로 높을 것이며, 그것이 슬라이더의 모양과 크기에 대한 고객의 요건에 따라 결정됩니다.

특허 인증 :
