제품 상세정보
원래 장소: 중국
브랜드 이름: V-motor
인증: RoHS
모델 번호: VSM08138
지불과 운송 용어
최소 주문 수량: 1
가격: US$2 ~7
포장 세부 사항: 거품 박스는 제대로 상품을 위해 위치되고 외부가 통과 플라스틱 박막으로 싸여지고 벌크 제품이 쉬운 대중 교통과 제품 보호를 위한 플라스틱제 팰릿으로 처리됩니다.
배달 시간: 15 일
지불 조건: L/C (신용장), 전신환
공급 능력: 100000/month
모터 사이즈: |
8 밀리미터 |
스텝 각: |
18 ' |
전동기형: |
리드 스크루와 스텝 모터 |
구동 전압: |
3.3 Ｖ |
코일 저항: |
16 오옴 (깡통 특화) |
스크류 스트로크: |
40 밀리미터 |
공세: |
약 80g.cm |
모터 사이즈: |
8 밀리미터 |
스텝 각: |
18 ' |
전동기형: |
리드 스크루와 스텝 모터 |
구동 전압: |
3.3 Ｖ |
코일 저항: |
16 오옴 (깡통 특화) |
스크류 스트로크: |
40 밀리미터 |
공세: |
약 80g.cm |

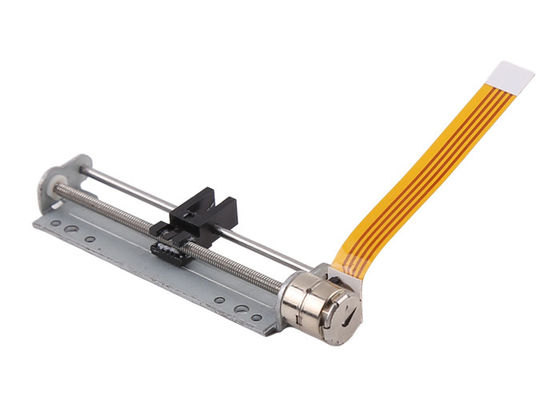

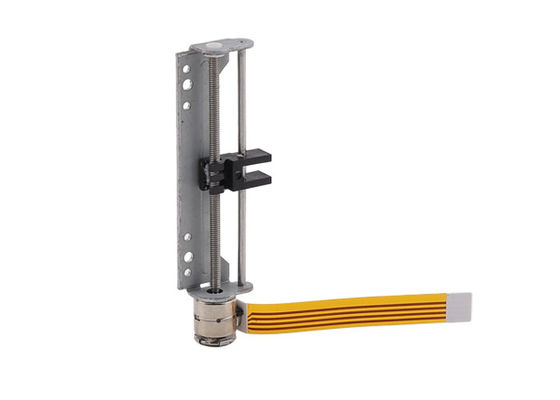

이것은 브라켓, 리드 스크루와 상대 운동 슬라이더로 설비된 스텝 모터입니다.
모터가 회전시킬 때, 가이드 레일은 이동 속도가 펄스 주파수에 의해 제어될 수 있고 이동 거리가 펄스수에 의해 제어될 수 있는 것을 제의할 것인) 연령과 가이드 레일과 특별한 정확성 스테핑 모터. 이 전형적 모터를 위해 모터가 2-2 단계를 운전할 때, 1개 펄스는 모터를 0.02 밀리미터로 앞지릅니다.
모터의 입력부는 FPC이고 그것이 또한 고객 욕구에 따라 연결 배선, PCB, 기타 등등의 형태로 바뀔 수 있습니다.
거치용 선반은 고객 요구 사항에 따라 대체될 수 있습니다.
모터의 출력 축은 리드 스크루입니다. 리드 스크루의 회전 동안, 리드 스크루는 전후로 이동하기 위해 슬라이더를 운전합니다. 이것은 편리하게 앞쪽이고 뒤처지는 것 같은 활동을 제공합니다. 동시에, 스테핑 모터는 정확히 또한 슬라이더의 이동 속도를 결정하는 속도, 회전수, 기타 등등을 제어할 수 있고 이동 위치가 정확하게 제어 가능합니다. 위치 결정 정밀도는 0.05 밀리미터 이내에 제어될 수 있습니다.
작은 사이즈,고 정밀도와 쉬운 제어와 같은 그것의 우수한 특성 때문에, 이 극소 스테핑 모터는 넓게 카메라, 광학기기, 렌즈, 정확성 의학 장비, 문 자동잠금, 미용 장비, 의학 장비, 자동 판매기, 빠른 검출과 다른 분야에서 사용됩니다.
1) 자동 판매기
2) 광학기기
3) 정확성 의료 설비
4) 미용 장비
다른 정확한 제어 애플리케이션
| 모델 부정. | VSM08138 |
| 전동기형 | 선형 스텝퍼 모터 |
| 아니오 단계적으로 시행하세요. | 2개 단계 |
| 스텝 각 | 18' /step |
| 위상 저항 | 10 오옴 /는 단계적으로 시행합니다 |
| 여자식 | 2-2 전파 구동 |
| 정격 전압 | 3.3~5V DC |
| 스크류형을 이끄세요 | M2*0.4Pitch 스레드 |
| 타격 | 40 밀리미터 |
| 들어가는 공세 | 1.5gf 센티미터 분 (AT 500 PPS,3.3V DC) |
| 철수 공세 | 2.0gf 센티미터 분 (AT 500 PPS,3.3V DC) |
| 맥스 시작 주파수 |
800 PPS 분.(3.3V DC에) |
| 최대 슬루잉 주파수 | 1200 PPS 분.(3.3V DC에) |
40 밀리미터 타격과 8 밀리미터 플라스틱 슬라이더 스텝 모터을 그린 그림 :
와이어의 타입은 연결됩니다 :
핀 타입과 모터 입력 방법
FPC, PCB, 도선 기타 등등. 이것들은 고객 욕구에 따라 맞춤화될 수 있습니다.

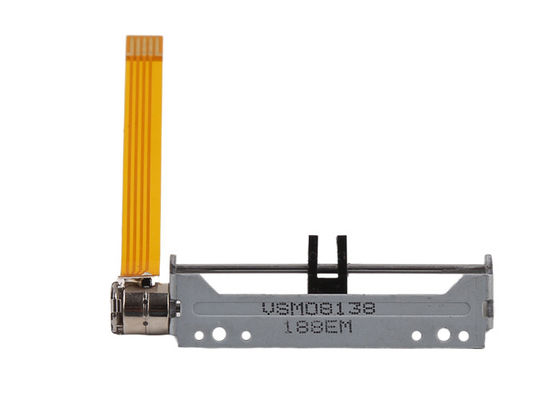

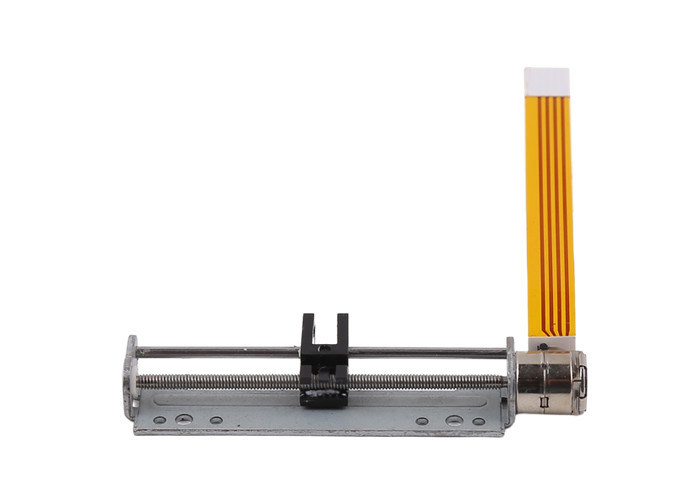

8 밀리미터 플라스틱 슬라이더 스텝 모터를 위한 상품 표시부 :
카메라 렌즈의 8 밀리미터 작은 리니어 모터 3.3VDC 극소 슬라이더 스크루 스텝 모터
1. 제품 외경의 관점에서, 6 밀리미터 8 밀리미터 10 밀리미터 15 밀리미터 20 밀리미터 25 밀리미터와 같은 다른 크기는 고객의 사용 환경, 공간 강도, 등에 따라 선택될 수 있습니다.
2. 모터스의 배출구 위치는 최상 상태에서 설치 조건을 충족시키기 위해, 자유로이 360 각도 범위 이내에 선택될 수 있습니다. 동시에, 연결기는 도선, PCB, FPC 벌거벗은 핀을 선택할 수 있습니다.
2. 고객들을 위한 요구조건에 따르면, 주로 스크루의 지름과 길이를 고려하면서, 모터의 유효행정은 특정 범위 이내에 맞춤화될 수 있습니다,.
보통 M2 스크루의 최대 길이는 50 밀리미터일 수 있습니다, M3 스크루가 100 밀리미터일 수 있고 M4 스크루가 100 밀리미터일 수 있습니다. 150 밀리미터도 그러할 수 있습니다. 작은 모터를 위한 과도하게 대직경과 리드 스크루의 사용이 많은 전력을 소비하여서 모터를 선택할 때 종합 감안은 잡혀야 합니다.
4. 슬라이더의 물질은 일반적으로 플라스틱으로 만들어지며, 그것이 형성되도록 쉽고 경제적입니다.
고객이 특정 용도 환경과 요구를 가지고 있을 때, 슬라이더는 또한 금속 부품류로 만들어질 수 있습니다.
물론, 비용은 상대적으로 높을 것이며, 그것이 슬라이더의 모양과 크기에 대한 고객의 요건에 따라 결정됩니다.
