제품 상세정보
원래 장소: 중국
브랜드 이름: V-motor
인증: RoHS
모델 번호: SM15-45L
지불과 운송 용어
최소 주문 수량: 1
가격: US$4.5~18.5
포장 세부 사항: 거품 박스는 제대로 상품을 위해 위치되고 외부가 통과 플라스틱 박막으로 싸여지고 벌크 제품이 쉬운 대중 교통과 제품 보호를 위한 플라스틱제 팰릿으로 처리됩니다.
배달 시간: 15 일
지불 조건: L/C (신용장), 전신환
공급 능력: 100000/month
모터 사이즈: |
15 밀리미터 (선택적 6 밀리미터 8 밀리미터 10 밀리미터 20 밀리미터 25 밀리미터) |
스텝 각: |
18 '/step |
전동기형: |
리드 스크루와 스텝 모터 |
이동 유형: |
(앞쪽이고 뒤처진) 선형 |
리드 피치: |
M3 피치 0.5 밀리미터 |
구동 전압: |
6V DC |
코일 저항: |
15 Ω±10% (깡통 특화) |
구동 방법: |
양극 2-2 단계 |
모터 사이즈: |
15 밀리미터 (선택적 6 밀리미터 8 밀리미터 10 밀리미터 20 밀리미터 25 밀리미터) |
스텝 각: |
18 '/step |
전동기형: |
리드 스크루와 스텝 모터 |
이동 유형: |
(앞쪽이고 뒤처진) 선형 |
리드 피치: |
M3 피치 0.5 밀리미터 |
구동 전압: |
6V DC |
코일 저항: |
15 Ω±10% (깡통 특화) |
구동 방법: |
양극 2-2 단계 |

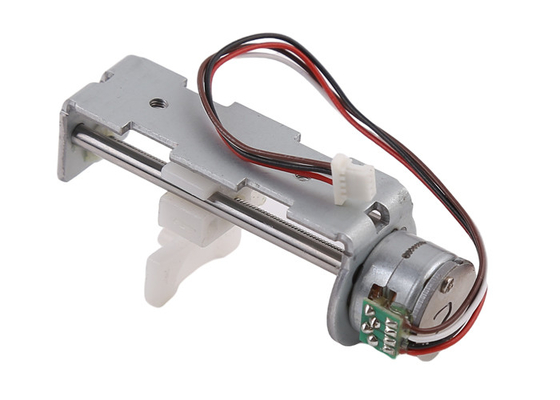

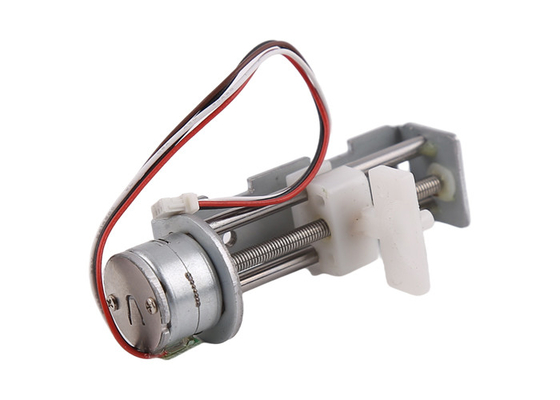

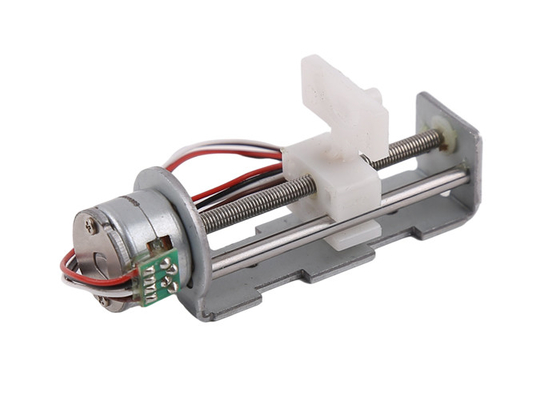

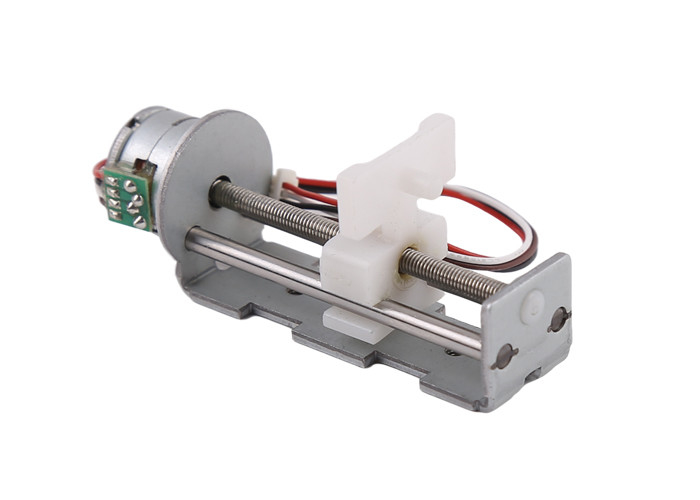

SM15-45L은 브래킷, 리드 스크류 및 상대 운동 슬라이더가 장착된 스테퍼 모터입니다.출력 샤프트에는 0.5mm 피치의 리드 스크류가 있으며 리드 스크류와 리드 스크류에 의해 지지되는 리드 스크류가 추력으로 회전합니다.
모터의 기본 스텝 각도는 18도이며 모터는 주당 20 스텝을 실행하므로 변위 분해능이 0.02mm에 도달하여 정밀 제어의 목적을 달성할 수 있습니다.
액츄에이터의 경우에는 세분화 구동 방식을 사용하여 만족합니다.
작은 크기, 고정밀 및 쉬운 제어의 우수한 특성으로 인해 이러한 모터는 미용 장비, 의료 장비, 자동 판매기, 신속 감지, 카메라, 광학 기기, 렌즈, 정밀 의료 장비, 자동 도어 잠금 장치 및 기타 분야에 널리 사용됩니다. .
모터의 입력부는 FPC이지만 고객의 요구에 따라 연결선, PCB 등의 형태로 변경 가능합니다.
마운팅 브래킷은 고객 요구 사항에 따라 교체할 수 있습니다.
1)자판기
2) 광학 기기
삼) 정밀의료기기
4)미용 장비
기타 정밀제어 적용
| 모델 번호. | SM15-45L |
| 모터 유형 | 선형 스테퍼 모터 |
| 단계 번호 | 2단계 |
| 단계 각도 | 18도 |
| 위상 저항 | 15±10%옴/상(20℃) |
| 여기 방법 | 2-2 바이폴라 드라이브 |
| 정격 전압 | 5 - 12V DC |
| 리드 스크류 유형 | M3*0.5피치 나사산 |
| 뇌졸중 | 45mm |
| 인출 추력 | 500PPS에서 200gf 이상 |
| 최대 응답 빈도 |
1100PPS 이상 |
1. 모터의 외경은 6 8 10 15 20 25mm 등 고객의 사용환경과 공간강도에 따라 다양한 사이즈 선택이 가능합니다.
2. 최적의 상태에서 설치 요구 사항을 충족시키기 위해 콘센트 위치를 360도 범위 내에서 자유롭게 선택할 수 있습니다.동시에 커넥터는 리드, PCB, FPC 베어 핀을 선택할 수 있습니다.
3. 고객 요구 사항에 따라 고객은 주로 리드 스크류의 직경과 길이를 고려하여 특정 범위 내에서 모터의 유효 스트로크를 사용자 지정할 수 있습니다.
일반적으로 M2 나사의 최대 길이는 50mm, M3 나사는 100mm, M4 나사는 100mm입니다.우리는 또한 150mm를 할 수 있습니다.소형 모터는 직경이 지나치게 큰 리드 스크류를 사용하여 전력 소모가 많으므로 모터 선택 시 종합적인 고려가 필요합니다.
4. 슬라이더의 재질은 일반적으로 플라스틱으로 성형이 쉽고 경제적입니다.
고객이 특별한 사용 환경 및 요구 사항이 있는 경우 슬라이더는 금속 부품을 사용할 수도 있습니다.
동시에 슬라이더의 모양과 크기에 대한 고객의 요구 사항에 따라 결정되는 비용이 상대적으로 높을 것입니다.
