제품 상세정보
원래 장소: 중국
브랜드 이름: V-motor
인증: RoHS
모델 번호: SM15-45L-T
지불과 운송 용어
최소 주문 수량: 1
가격: US$4.5~18.5
포장 세부 사항: 거품 박스는 제대로 상품을 위해 위치되고 외부가 통과 플라스틱 박막으로 싸여지고 벌크 제품이 쉬운 대중 교통과 제품 보호를 위한 플라스틱제 팰릿으로 처리됩니다.
배달 시간: 15 일
지불 조건: L/C (신용장), 전신환
공급 능력: 100000/month
모터 사이즈: |
15 밀리미터 (선택적 6 8 10 20 25) |
스텝 각: |
18 급 |
전동기형: |
리드 스크루와 스텝 모터 |
이동 유형: |
(앞쪽이고 뒤처진) 선형 |
리드 피치: |
M3 피치 0.5 밀리미터 |
구동 전압: |
6 프디시 |
코일 저항: |
15 오옴 (깡통 특화) |
구동 방법: |
양극 2-2 단계 |
모터 사이즈: |
15 밀리미터 (선택적 6 8 10 20 25) |
스텝 각: |
18 급 |
전동기형: |
리드 스크루와 스텝 모터 |
이동 유형: |
(앞쪽이고 뒤처진) 선형 |
리드 피치: |
M3 피치 0.5 밀리미터 |
구동 전압: |
6 프디시 |
코일 저항: |
15 오옴 (깡통 특화) |
구동 방법: |
양극 2-2 단계 |

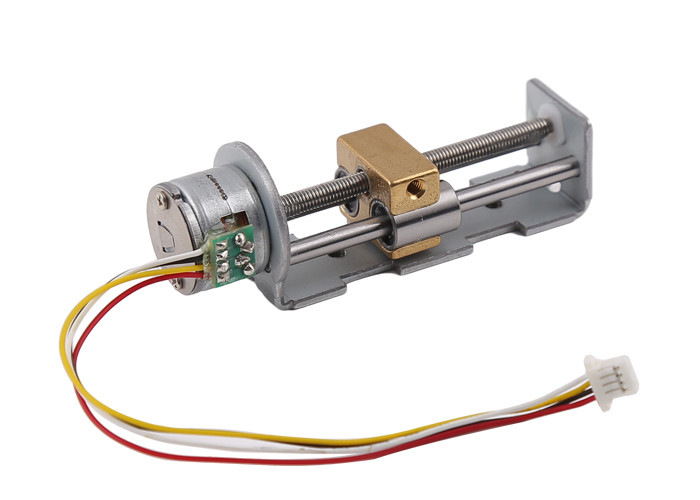

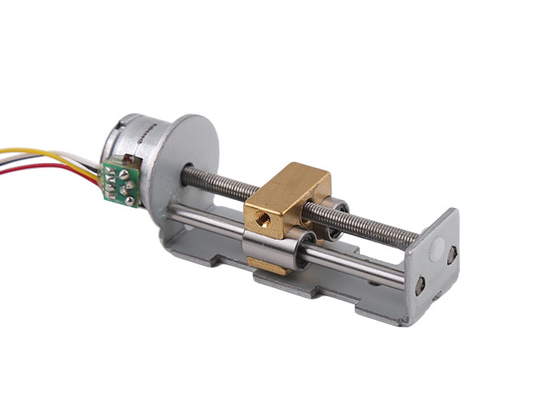

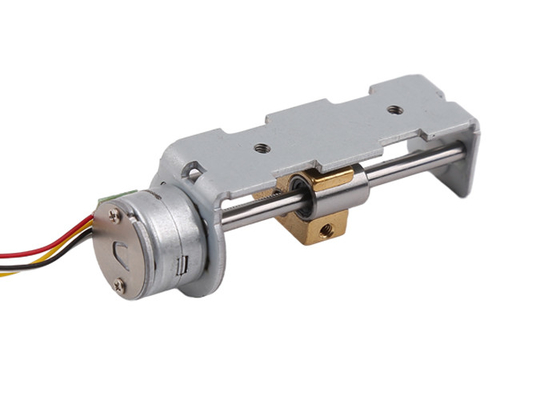

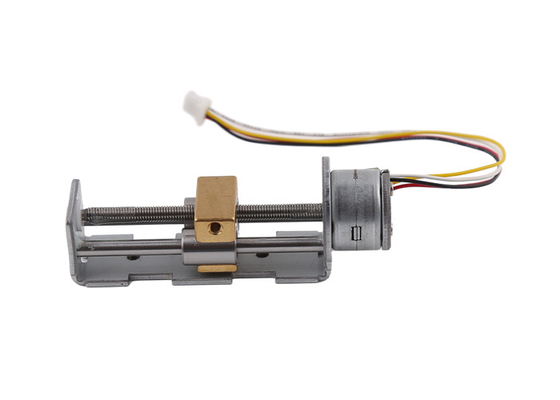

SM15-45L은 브라켓, 리드 스크루와 상대 운동 슬라이더로 설비된 정확성 소형 스테핑 모터입니다. 출력 축은 0.5 밀리미터의 피치로 리드 스크루를 가지고 있고 리드 스크루에 의해서 지원된 리드 스크루와 리드 스크루가 공세로 회전이동합니다.
모터의 기초 단계 각도는 18 도이고 모터가 1주일에 20 단계를 운영하고 따라서 정밀 제어의 목적을 달성하면서, 변위 분해능이 0.02 밀리미터에 도달할 수 있습니다.
작동기의 관점에서, 구동법이 익숙한 소구분은 만족합니다.
모터의 입력부는 FPC이지만, 그러나 그것이 고객 욕구에 따라 연결 배선, PCB, 기타 등등의 형태로 변경될 수 있습니다.
거치용 선반은 고객 요구 사항에 따라 대체될 수 있습니다.
그것의 작은 사이즈와고 정밀도와 쉬운 제어 때문에, 이 소형 스테핑 모터는 넓게 카메라, 광학기기, 렌즈, 정확성 의학 장비, 문 자동잠금과 다른 분야에서 사용됩니다.
1) 자동 판매기
2) 광학기기
3) 정확성 의료 설비
4) 미용 장비
다른 정확한 제어 애플리케이션
| 모델 부정. | SM15-45L-T |
| 전동기형 | 선형 스텝퍼 모터 |
| 아니오 단계적으로 시행하세요. | 2개 단계 |
| 스텝 각 | 18 도 |
| 위상 저항 | 15Ω±10%/phase |
| 여자식 | 2-2 전파 구동 |
| 정격 전압 | 5일부터 12일까지 Ｖ DC |
| 스크류형을 이끄세요 | M3*0.5Pitch 스레드 |
| 타격 | 45 밀리미터 |
| 철수 공세 | 500 PPS에 있는 위에 200 그프 |
| 맥스 응답 주파수 |
1100 이상 펄스/초 |
1. 모터의 외경의 관점에서, 6 밀리미터 8 밀리미터 10 밀리미터 15 밀리미터 20 밀리미터 25 밀리미터와 같은 다른 크기는 고객의 사용 환경과 공간 강도에 따라 선택될 수 있습니다.
2. 이 모터스의 배출구 위치는 최상 상태에서 설치 조건을 충족시키기 위해 자유로이 360 도의 범위 이내에 선택될 수 있습니다. 동시에, 연결기는 리드, PCB, FPC 벌거벗은 핀을 선택할 수 있습니다.
3. 타격은 고객 요구 사항에 따라 맞춤화될 수 있고 주로 리드 스크루의 지름과 길이를 고려하면서, 모터의 유효행정이 특정 범위 이내에 맞춤화될 수 있습니다.
M2 스크루의 보통 최대 길이는 50 밀리미터입니다, M3 스크루가 100 밀리미터입니다, M4 스크루가 100 밀리미터입니다. 우리는 또한 150 밀리미터도 그러할 수 있습니다. 작은 모터가 많은 전력을 소비하는 과도하게 대직경과 리드 스크루를 사용하여서 모터를 선택할 때 종합 감안은 잡혀야 합니다.
4. 슬라이더의 물질은 일반적으로 플라스틱이며, 그것이 형성되도록 쉽고 경제적입니다.
거기가 특별한 사용 환경과 요구가 있을 때, 슬라이더는 또한 금속 부품류를 사용할 수 있습니다.
물론, 비용은 상대적으로 높을 것이며, 그것이 슬라이더의 모양과 크기에 대한 고객의 요건에 따라 결정됩니다.
