제품 상세정보
원래 장소: 중국
브랜드 이름: VIC-TECH
인증: RoHS
모델 번호: SM1567A
지불과 운송 용어
최소 주문 수량: 1Unit
가격: $3.5~$11/Unit
포장 세부 사항: 표준 수출은 패키징하거나, 맞춤화될 수 있습니다
배달 시간: 샘플 대금을 받는 것 뒤에 10~30 일
지불 조건: 머니그램, 웨스턴 유니온, 신용 Card,T/T, L/C (신용장)
공급 능력: 100000 알려지지 않은 / 년
전동기형: |
선형 스텝퍼 모터 + 리드 스크루와 핵심 |
모터 사이즈: |
15 밀리미터 지름 |
스텝 각: |
18' |
리드 스크루: |
Tr3*1P*2N |
아니오 단계적으로 시행하세요.: |
2개 단계 (4개 와이어) |
이동 거리: |
약 84 밀리미터 |
전동기형: |
선형 스텝퍼 모터 + 리드 스크루와 핵심 |
모터 사이즈: |
15 밀리미터 지름 |
스텝 각: |
18' |
리드 스크루: |
Tr3*1P*2N |
아니오 단계적으로 시행하세요.: |
2개 단계 (4개 와이어) |
이동 거리: |
약 84 밀리미터 |

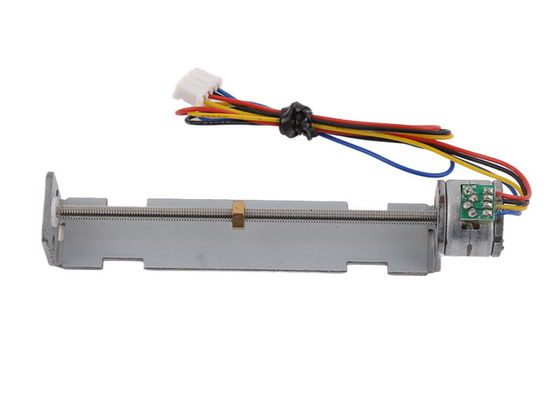

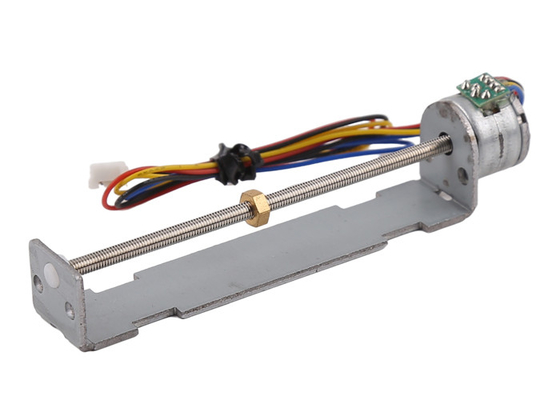

15 밀리미터 부등변 4각형은 육각 너트와 18 급 PM 선형 스텝퍼 모터를 비틉니다
기술 :
이것은 리드 스크루와 핵심으로 첨부된 15 밀리미터 지름 스텝 모터입니다.
리드 스크루는 부등변 4각형 스크루이고, 스크루의 부품 번호를 이끕니다. 다음과 같이 다음이 되세요 Tr3*1P*2N
Tr3은 외경이 3 밀리미터인 것이 부등변 4각형 스크루와 스크루이라는 것을 의미합니다
1P는 피치가 1 밀리미터이라는 것을 의미합니다
2N은 리드 스크루가 2 시작을 가지고 있다는 것을 의미합니다
이렇게 하여 이 스크루의 리드는 2N*1P=2mm입니다
리드 스크루 위의 핵심은 육각 너트입니다.
매개 변수 :
| 모델 부정. | SM1567A |
| 자동차 지름 | 15 밀리미터 |
| 정격 전압 | 5~8V |
| 코일 저항 | 15Ω/phase |
| 단계의 번호 | 2개 단계 (양극성) |
| 스텝 각 | 18' /step |
| 스크류형을 이끄세요 | Tr3*1P*2N |
| 이동 거리 | 약 84 밀리미터 |
| 너트 타입 | 육각 너트 |
설계 도면 :

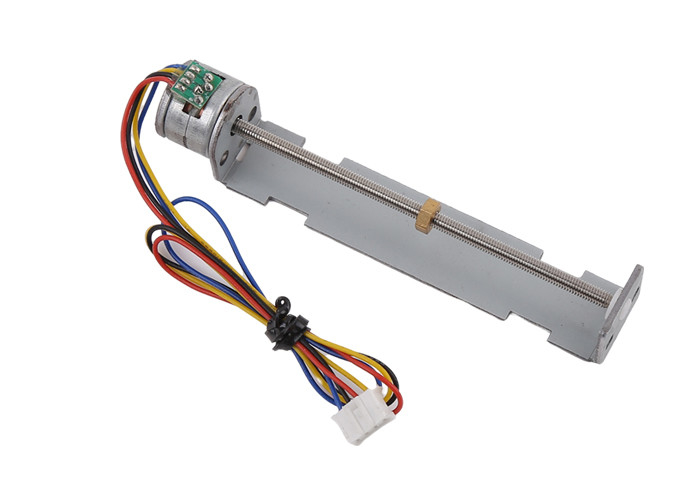

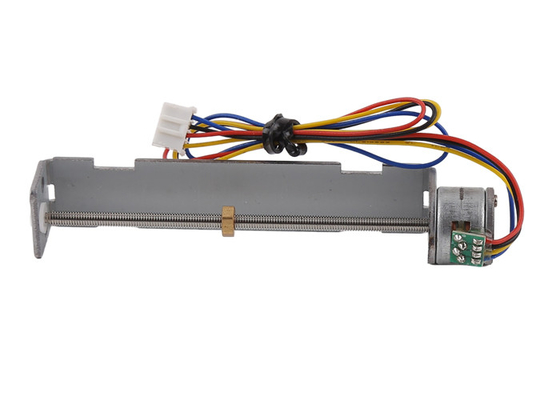

상품 표시부 :
선형 스테퍼에 대해 슬라이더와 함께 자동차로 나르느요 :
우리의 슬라이더 모터는 모터 + 리드 스크루 + 브라켓 + 슬라이더를 포함하는 집회의 전체 세트입니다.
모터의 스텝 각은 일반적으로 18' 20 단계를 의미하는 /step의 각각 전환에 대해 입니다.
모터가 1 회전을 회전시킬 때, 슬라이더는 납을 이동합니다.
한 개의 시작을 위해 스크루를 이끄세요 : 피치 =lead.
그래서 스텝 길이는 있습니다 (스텝 길이가 스텝 모터가 단일 스텝을 정확하게 잡는 때인 직선 이동 슬라이더 교통을 의미합니다) :
각각 회전의 스크류 리드 / 단계를 이끄세요
예를 들면 리드 스크루가 M2*0.4P (0.4mm 피치 정규적 M2 리드 스크루) 이면, 모터의 스텝 각은 18이고' 이 모터의 스텝 길이는 0.4 mm/20=0.02mm/step입니다.
또한, 당신이 리드 스크루 길이를 특화하면, 리드 스크루 길이는 주문형이고 우리가 또한 브라켓의 디자인을 조정할 필요가 있습니다.
스텝 모터의 애플리케이션 :
스텝 모터는 정밀 제어를 위해 사용되고 넓게 의학 장비, 3D 프린터, 산업적 정밀 제어, 자동화 장비, 등에 쓰입니다.
스텝 모터는 정확한 어떠한 메커니즘 요구조건에서 사용될 수 있고 제어합니다고 회전 / 직선 이동.
스텝 모터의 장점 :
스텝 모터는 피드 백 시스템 없이 클로즈-루프 부호기 /도 없이 정밀 제어에 도달할 수 있습니다, 또한 그들이 전기적인 브러시되어서 가지고 있지 않습니다. 그러므로 어떤 전자파 장애와 전기 스파크 쟁점이 없습니다. 몇몇의 경우에, 그들은 DC 브러시 motors/ 브러쉬리스 모터를 대체할 수 있습니다.
스텝 모터는 운전자로 통제하기 쉽고 이 특징이 정밀 제어의 분야에서 그것의 중요한 자리를 확립합니다.
1. 프로그램 가능한 성취할 수 있는 정밀 제어
2. 전자파 장애와 전기 스파크 없이
3. 작은 사이즈
4. 합리적인 가격
5. 저소음
6. 긴 서비스 라이프
패키징과 배송 정보 :
샘플은 거품 스폰지 내피지 박스로 포장됩니다.
대량 생산을 위해, 제품은 페이퍼 통에서 싸여집니다.
바다 선적 (대량 생산)을 위해, 통은 팔레트에 싸여집니다.
출하 시간 :
지나서 명시된 (DHL/ UPS/ Fedex/ TNT) : 5~12 일
4PX까지 급행열차를 타세요 : 10~20 일
바다 선적 : 40~60 일 (다른 국가에 의존합니다)
