제품 상세정보
원래 장소: 중국
브랜드 이름: V-motor
인증: RoHS
모델 번호: 42BYGH34-36PG19-connection 라인 형태
지불과 운송 용어
최소 주문 수량: 1
가격: US$20~50
포장 세부 사항: 패킹 사용 용지함 바깥쪽에, 대량은 팔레트를 사용할 수 있습니다
배달 시간: 15 일
지불 조건: L/C (신용장), 전신환
공급 능력: 100000/month
스텝 각: |
1.8 급 |
기어 비율: |
1:3~1:720 |
기어 타입: |
행성 트렌스미션 |
전동기형: |
하이브리드 스테퍼 모터 |
단계: |
2개 단계 |
전압: |
12VDC~48VDC |
와이어: |
4 또는 6 와이어 |
인증: |
ce, RoHS |
샤프트: |
디컷트, 라운드와 같이 또는 홀로 맞춤화됩니다 |
디컷트, 라운드와 같이 또는 홀로 맞춤화됩니다: |
연결기, 부호기, 브레이크와 기타의 출처를 밝히기 |
스텝 각: |
1.8 급 |
기어 비율: |
1:3~1:720 |
기어 타입: |
행성 트렌스미션 |
전동기형: |
하이브리드 스테퍼 모터 |
단계: |
2개 단계 |
전압: |
12VDC~48VDC |
와이어: |
4 또는 6 와이어 |
인증: |
ce, RoHS |
샤프트: |
디컷트, 라운드와 같이 또는 홀로 맞춤화됩니다 |
디컷트, 라운드와 같이 또는 홀로 맞춤화됩니다: |
연결기, 부호기, 브레이크와 기타의 출처를 밝히기 |
42mm 하이브리드 스테퍼 모터 시리즈는고성능 기어 박스와 함께 사용할 수 있습니다.당사의 기어박스는 고효율, 고정밀 유성 기어 구성으로 제공됩니다.마이크로스테핑 드라이버와 함께 사용하여 진동을 줄이고 더 높은 단계 분해능을 달성하십시오.기본 버전을 선택하거나 사용자 지정 구성을 요청하십시오.

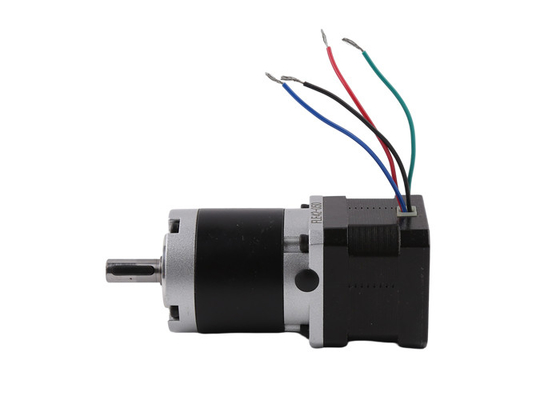

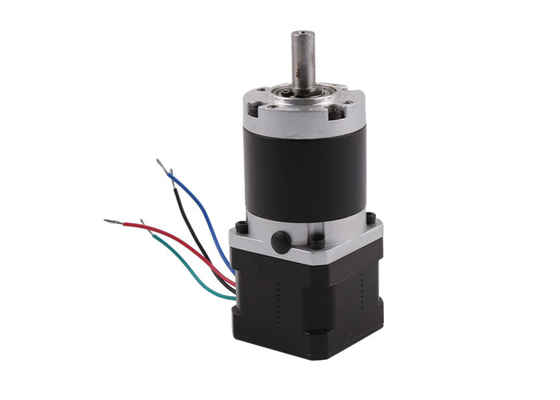

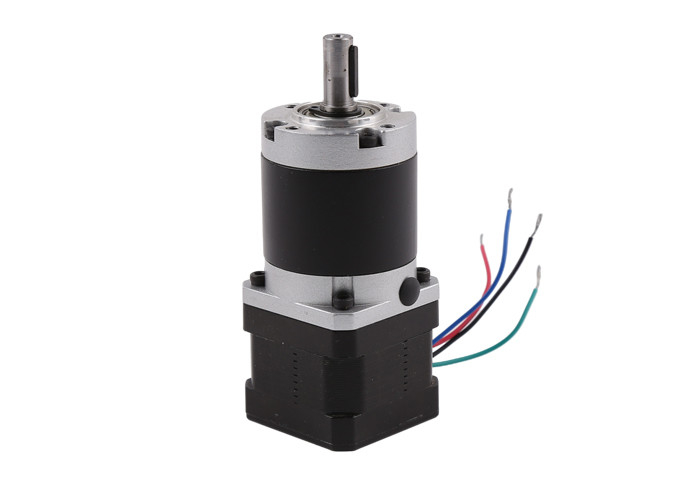

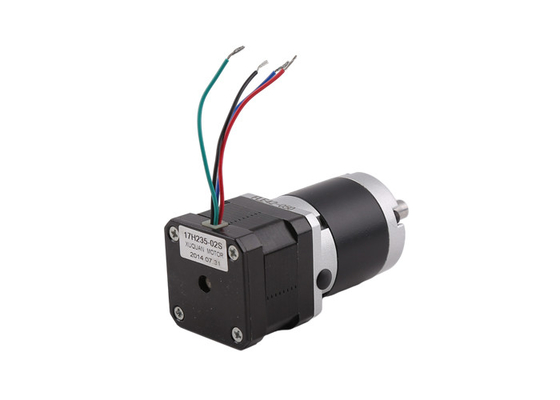

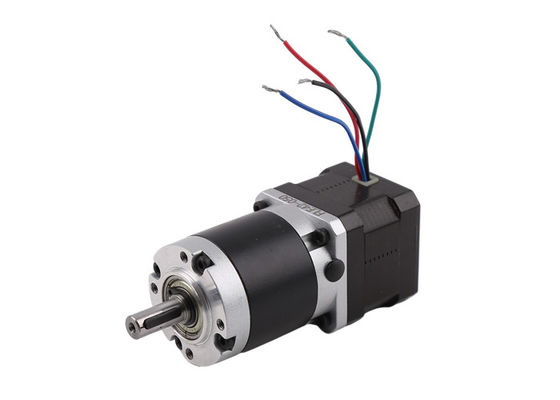

이것은 유성 기어박스가 있는 42mm 정사각형 하이브리드 스테퍼 모터(NEMA 17) 마운트입니다.
3.71에서 719.98까지 선택할 수 있는 몇 가지 기어비가 있습니다.
다른 기어단에 따라 기어박스의 길이와 효율성이 다릅니다.
1단: 길이 32.2mm, 효율 90%
2단: 길이 40.0mm, 효율 80%
3단계: 50.0 mm 길이, 72% 효율
4단계: 57.0 mm 길이, 63% 효율
귀하의 관심을 끌 수 있는 운이 좋은 경우 다음 매개변수를 알려주십시오.
1. 전압 및 주파수
2. 회전수 및 회전방향
3. 출력 샤프트의 종류 (표준 샤프트 맞춤형 샤프트)
4. 출력축의 토크
5. 요구 사항이 있는 경우 리드선의 길이
모터 파라미터 데이터 시트
| 모터 유형 | 하이브리드 스테퍼 모터+유성 기어박스 |
| 모델 | 42BYG34-36PG19 |
| 여기 모드 | 2-2 양극성 |
| 출력 샤프트 | Φ8D7 |
| 변속기 유형 | 유성 기어박스 |
| 스테이지 및 기어비 |
1단 3.71 5.18 2단 13.76 19.22 26.83 3단 51.06 71.30 99.55 138.99 4단 189.45 264.52 369.32 516.66 719.98
|
| 출력 토크 | 모터's 토크*기어비*기어박스 효율 |
| 현재 범위 | 0.4~1.7A/상 |
| 단계 각도 | 0.9°/1.8° 옵션 |
