제품 상세정보
원래 장소: 중국
브랜드 이름: V-motor
인증: RoHS
모델 번호: SM15(double)-1812-118-8D
지불과 운송 용어
최소 주문 수량: 1대 pc
가격: US$2.55~7
포장 세부 사항: 샘플은 작은 통과 진주로 만드는 면에서 패키징되고 벌크 제품이 물집 상자에 있고 통이 그리고 필요할 때, 팔레트를 사용합니다 (양이 클 때).
배달 시간: 15 일
지불 조건: 전신환, L/C (신용장)
공급 능력: 100000/month
타입: |
영구 자석은 스텝 모터에 기어를 넣었습니다 |
경향 / 단계: |
0.3A |
스텝 각: |
18/i 급 (i 기어 비율) |
정격 전압: |
3V~5V 또는 요구로서 |
기어 비율: |
21~1030:1 |
단계: |
2개 단계 |
자동차 중량: |
19G |
샤프트: |
주문형입니다 |
타입: |
영구 자석은 스텝 모터에 기어를 넣었습니다 |
경향 / 단계: |
0.3A |
스텝 각: |
18/i 급 (i 기어 비율) |
정격 전압: |
3V~5V 또는 요구로서 |
기어 비율: |
21~1030:1 |
단계: |
2개 단계 |
자동차 중량: |
19G |
샤프트: |
주문형입니다 |
소형 수평선상 금속 기어 박스와 15 밀리미터 듀얼 모터 고토크 GM12-15by 스테퍼 기어 들 모우터 소용적

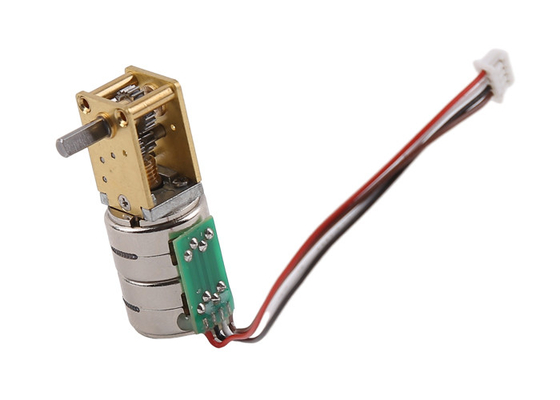

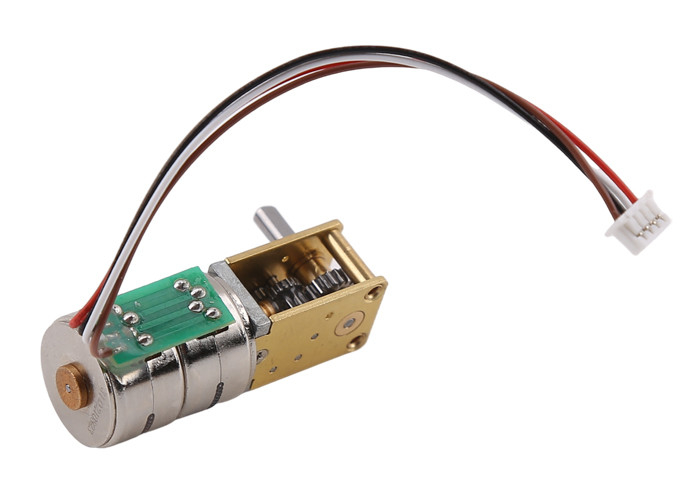

1812 웜 기어박스에 의해서 부착된 15 밀리미터 스텝 모터
이것은 웜 1812 금속 기어 박스 모터로, 15 밀리미터 듀얼 모터입니다
직각 기어박스 모터의 전체적인 크기는 작고 출력 축과 모터 베어링 사이의 디 앵글이 특정 경우를 위한 설치 조건을 위해 적당한 90 도입니다.
모터의 기초 단계 각도는 혁명마다 18 도 즉, 20 단계입니다. 기어 박스와 일치될 때, 정밀 제어를 요구하는 다양한 장소에서 사용될 수 있는 마지막 모터각 결의안은 0.018~0.9 도에 도달할 수 있습니다.
이 자동차 금속의 선택 가능한 속도 비율이 기어 하강기는 1:21 1:42 1:118 1:236 1:302 1:399 1:515 1:603 1:798 1:1030입니다, 다른 속도 비율이 다른 마지막 토크와 속도를 생산할 것이라고, 고객들은 다른 토크와 속도 요구사항에 따라 선택할 수 있습니다. 특별한 속도 비율은 맞춤화되고 필요한 경우, 논의하기 위해 우리에 연락할 수 있습니다.
모터를 선택할 때, 그 요구를 만족시키는 동안 포괄적으로 속도와 토크를 고려하는 것은 필요합니다. 스텝 모터의 구동 주파수는 모터의 속도를 결정하고 기어박스의 감소율이 마지막 출력 샤프트 속도를 결정합니다. 이것은 고객들이 모터를 선택할 수 있도록 도와 주기 위해 간단한 공식입니다.
모터 출력 주속 N(rpm)=(PPS*18/6/i). 예를 들면, 118의 속도 비율과 기어박스는 선택되고, 모터가 800pps에 운전되고, 마지막 출력 샤프트 속도가 N=800*18/6/118=20.33입니다
모터의 연결 라인을 위해, 그것은 고객 욕구에 따라 맞춤화될 수 있습니다
웜 기어 조립체의 사용에 기인하게, 전체 모터가 소형 구조를 가지지만, 그러나 이 구조의 효율성이 상대적으로 낮아서 그것을 선택할 때 특별한 관심은 지불되어야 합니다.
SM15mm-1812 웜 기어박스 스테퍼 주요 인자 :
| 상품 이름 | 15 밀리미터 웜은 스텝 모터에 기어를 넣었습니다 |
| 모델 | SM15(double)-1812-118-8D |
| RE SISTENCE | 31Ω±7% (선택적 20 15 10 오옴) |
| 작동 온도 범위 | - 0~+55 Ｃ |
| 기어 비율 | 21~1030 |
| OEM과 ODM 서비스 | 이용 가능합니다 |
| 효율 | 10~20% |
| 속도 범위 | 샤프트(0~150rpm) 바깥쪽의 모터(0~3000RPM) |
| 토크를 빼내세요 | ≥50mN.m |
| 시작 주파수 | ≥900HZ |
그림 바깥쪽의 SM15-1812 웜 기어 스텝 모터 :
SM15-1812 웜 기어 스테퍼 토크 곡선 :
많은 속도 옵션이 있기 때문에, 출력 토크는 모터의 토크 속도 비율 효율성일 수 있고 특정 상황이 실제 샘플을 시험한 후 일반적으로 결정될 것입니다. 다음은 참조로서 SM15 스텝 모터의 토크 곡선입니다.

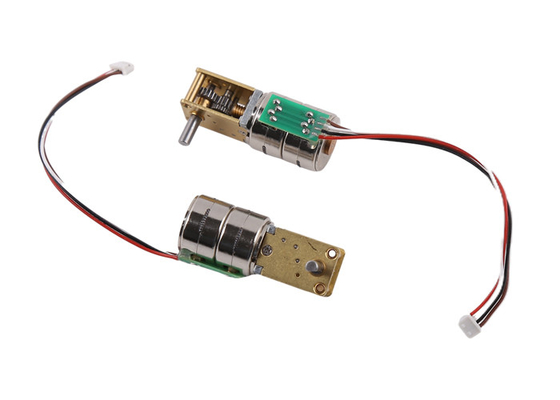

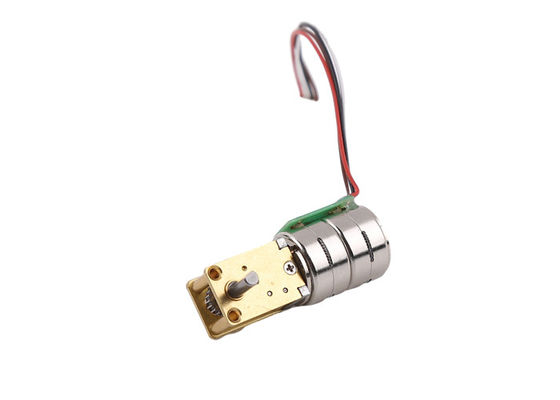

SM15-1812 웜 기어 스텝 모터 디스플레이 :
와이어의 타입은 연결됩니다 :
핀 타입과 모터 입력 방법
FPC, PCB, 도선 기타 등등. 이것들은 고객 욕구에 따라 맞춤화될 수 있습니다.
