| 원래 장소: | 중국 |
| 브랜드 이름: | Vic-Tech |
| 인증: | RoHS |
| 모델 번호: | SM20L-13GR-10G-7D |
| 최소 주문 수량: | 1Unit |
|---|---|
| 가격: | $3~$8.5/Unit |
| 포장 세부 사항: | 표본은 용지함으로 포장되고 대량 생산 제품이 표준 물결모양 통으로 포장됩니다. |
| 배달 시간: | 샘플 며칠 뒤에 10~20은 지불됩니다 |
| 지불 조건: | 전신환, 페이팔, 신용 카드 |
| 공급 능력: | 100000대 pc / 달 |
| 전동기형: | PM 스테퍼 motor+ 기어박스 | 모터 사이즈: | 20 밀리미터 지름 |
|---|---|---|---|
| 스텝 각: | 18' /gear 비율 | 코일 저항: | 10Ω/phase |
| 구동 전압: | 5~12V DC | 아니오 단계적으로 시행하세요.: | 2개 단계 (양극성) |
| 경향 / 단계: | 0.4A | 중량: | 0.020KG |
| 샤프트: | 주문형입니다 | 용법: | 카메라 |
| 하이 라이트: | 20 밀리미터 고토크 기어박스 스텝 모터,고토크 기어박스 스텝 모터 18 도,6VDC 2 위상 이동부 모터 |
||
20 밀리미터 지름 기어 스텝 모터 마이크로 급 6VDC 2 단계 스텝 모터
20 밀리미터 고토크 12V 실린더 기어박스 Ｄ 샤프트 PM 스텝 모터를 출력했습니다
기술 :
극소인 20 밀리미터는 스텝 모터에 기어를 넣었습니다
VSM20-MG 20 밀리미터 스텝 모터는 20 밀리미터와 정밀 금속 기어박스의 외경과 소형 스텝 모터로 구성됩니다. 감속 비율은 고객의 요구에 따라 맞춤화될 수 있습니다.
이 이미지의 감속 비율은 1시 35분이고 토크가 스텝 모터 감속 비율의 20RPM.This 시리즈에 있는 800g.cm이 다음을 가지고 있다는 것 입니다 :1:3 1:7 1:10 1:16 1:17 1:20 1:30 1:35 1:50 1:63 1:70 1:86 1:115 1:150 1:210 1:250 1:360
모터의 기초적 단계적 각도는 랩마다 20 단계인 18 도입니다. 결합된 채 감소 톱니바퀴 통의 감속 효과와 함께, 마지막 모터의 회전 각 분해능은 0.05~6 도에 도달할 수 있습니다.
고객은 다른 토르크속도 요구조건에 따라 속도 감소율을 선택할 수 있고 동시에, 스텝 모터의 적절한 구동 주파수가 결정을 내린 속도와 토크를 달성할 수 있습니다.
당신이 검사에 대한 약간의 샘플을 구입하는 것에 흥미가 있다면 우리와 연락하여 주세요.
모터 매개변수 :
| 모델 부정. | SM20L-13GR-10G-7D |
| 전동기형 | 20 밀리미터 PM 모터(양극성) |
| 기어박스 타입 | 13GR 실린더 기어박스 |
| 아니오 단계적으로 시행하세요. | 2개 단계 (4개 와이어) |
| 스텝 각 | 18' /gear 비율 |
| 코일 저항 | 10Ω/phase |
| 기어 비율 | 1:3~360 |
| 출력 축 | 3 밀리미터 D2.5 샤프트 |
| 정격 회전수 | 5~200(rpm) |
| BOUNDARGDIMENSION | DIA20*L29.8(mm) |
기어박스 매개 변수 :
| 기어 비율 | 10:1 | 16:1 | 20:1 | 30:1 | 35:1 | 39:1 | 50:1 | 66:1 |
| 정확한 비율 | 9.952 | 15.955 | 20.622 | 29.806 | 35.337 | 38.889 | 49.778 | 66.311 |
| 톱니 갯수 | 14 | 20 | 18 | 14 | 18 | 18 | 15 | 18 |
| 기어 레벨 | 2 | 4 | 4 | 3 | 4 | 4 | 4 | 4 |
| 효율 | 80% | 64% | 64% | 71% | 64% | 64% | 64% | 64% |
| 기어 비율 | 87:1 | 102:1 | 153:1 | 169:1 | 210:1 | 243:1 | 297:1 | 350:1 |
| 정확한 비율 | 87.303 | 101.821 | 153.125 | 169.383 | 209.402 | 243.158 | 297.071 | 347.972 |
| 톱니 갯수 | 15 | 14 | 16 | 15 | 19 | 15 | 15 | 14 |
| 기어 레벨 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 |
| 효율 | 64% | 64% | 58% | 58% | 58% | 58% | 58% | 58% |
설계 도면 :

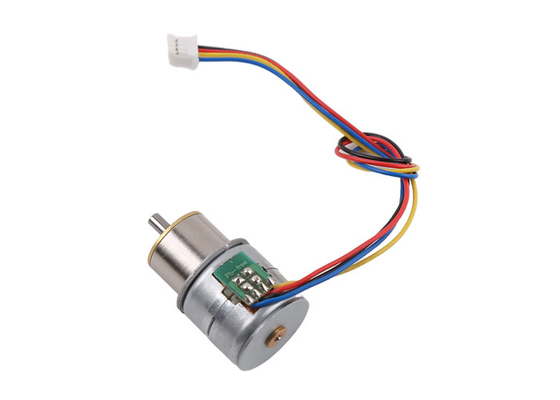

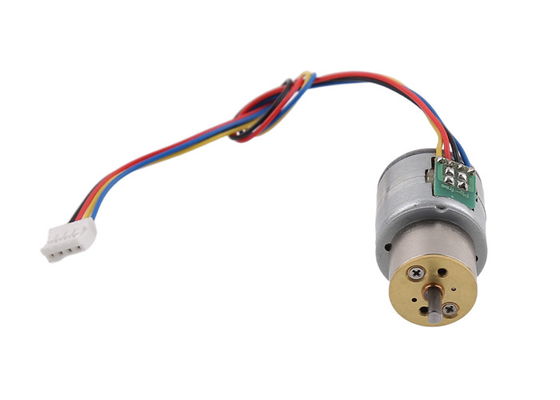

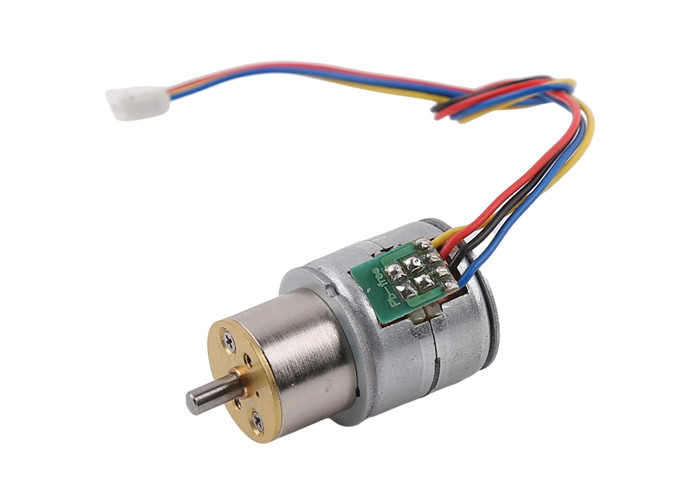

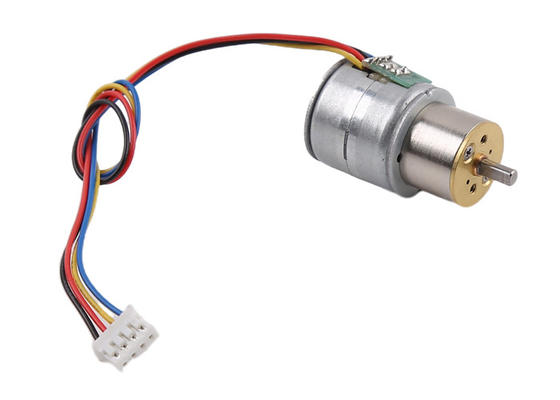

상품 표시부 :
스텝 모터의 애플리케이션 :
스텝 모터는 정밀 제어를 위해 사용되고 넓게 의학 장비, 3D 프린터, 산업적 정밀 제어, 자동화 장비, 등에 쓰입니다.
스텝 모터는 정확한 어떠한 메커니즘 요구조건에서 사용될 수 있고 제어합니다고 회전 / 직선 이동.
사프트형 :
다음과 같이 선외측 기준이 또한 이용자들 그림으로 인해 주문 제작되어서 통조림으로 만듭니다
더 많은 유형을 위한 고객 서비스와 연락하기 위해 환영하세요
패키징과 배송 정보 :
샘플은 거품 스폰지 내피지 박스로 포장됩니다.
대량 생산을 위해, 제품은 페이퍼 통에서 싸여집니다.
바다 선적 (대량 생산)을 위해, 통은 팔레트에 싸여집니다.
출하 시간 :
지나서 명시된 (DHL/ UPS/ Fedex/ TNT) : 5~12 일
4PX까지 급행열차를 타세요 : 10~20 일
바다 선적 : 40~60 일 (다른 국가에 의존합니다)
