| 원래 장소: | 중국 |
| 브랜드 이름: | Vic-Tech |
| 인증: | RoHS |
| 모델 번호: | 20BY45-13GR |
| 최소 주문 수량: | 1Unit |
|---|---|
| 가격: | $3~$8.5/Unit |
| 포장 세부 사항: | 표본은 용지함으로 포장되고 대량 생산 제품이 표준 물결모양 통으로 포장됩니다. |
| 배달 시간: | 샘플 며칠 뒤에 10~20은 지불됩니다 |
| 지불 조건: | 전신환, 페이팔, 신용 카드 |
| 공급 능력: | 100000대 pc / 달 |
| 전동기형: | PM 스테퍼 motor+ 기어박스 | 모터 사이즈: | 20 밀리미터 지름 |
|---|---|---|---|
| 스텝 각: | 18' /gear 비율 | 코일 저항: | 10Ω/phase |
| 구동 전압: | 5~9V DC | 아니오 단계적으로 시행하세요.: | 2개 단계 (양극성) |
| 하이 라이트: | 고토크는 스텝 모터에 기어를 넣었습니다,기어 스테퍼 모터 실린더 기어박스,2중 출력 샤프트 모터 PM |
||
고토크 20BY45-13GR 실린더 기어박스 Ｄ 샤프트 PM 스텝 모터를 출력했습니다
기술 :
이것은 PM 스텝 모터가 실린더 기어박스에 의해서 부착된 20 밀리미터입니다.
우리는 10시 1분에서부터 350:1까지, 선택해서 다른 기어 비율을 가지고 있습니다
출력 축이 더 천천히 회전하고, 더 높은 토크를 가지고 있을 것입니다.
당신이 필요를 기반으로 기어 비율을 결정하기 위해, 요구하는 토크에 평가를 만드세요.
출력 축은 3 밀리미터 지름 D2.5 밀리미터 Ｄ 샤프트입니다.
출력 축의 길이는 조정할 수 있습니다.
당신이 검사에 대한 약간의 샘플을 구입하는 것에 흥미가 있다면 우리와 연락하여 주세요.
모터 매개변수 :
| 모델 부정. | 20BY45-13GR |
| 전동기형 | 20 밀리미터 PM 모터(양극성) |
| 기어박스 타입 | 13GR 실린더 기어박스 |
| 아니오 단계적으로 시행하세요. | 2개 단계 (4개 와이어) |
| 스텝 각 | 18' /gear 비율 |
| 코일 저항 | 10Ω/phase |
| 출력 축 | 3 밀리미터 D2.5 샤프트 |
기어박스 매개 변수 :
| 기어 비율 | 10:1 | 16:1 | 20:1 | 30:1 | 35:1 | 39:1 | 50:1 | 66:1 |
| 정확한 비율 | 9.952 | 15.955 | 20.622 | 29.806 | 35.337 | 38.889 | 49.778 | 66.311 |
| 톱니 갯수 | 14 | 20 | 18 | 14 | 18 | 18 | 15 | 18 |
| 기어 레벨 | 2 | 4 | 4 | 3 | 4 | 4 | 4 | 4 |
| 효율 | 80% | 64% | 64% | 71% | 64% | 64% | 64% | 64% |
| 기어 비율 | 87:1 | 102:1 | 153:1 | 169:1 | 210:1 | 243:1 | 297:1 | 350:1 |
| 정확한 비율 | 87.303 | 101.821 | 153.125 | 169.383 | 209.402 | 243.158 | 297.071 | 347.972 |
| 톱니 갯수 | 15 | 14 | 16 | 15 | 19 | 15 | 15 | 14 |
| 기어 레벨 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 |
| 효율 | 64% | 64% | 58% | 58% | 58% | 58% | 58% | 58% |
설계 도면 :

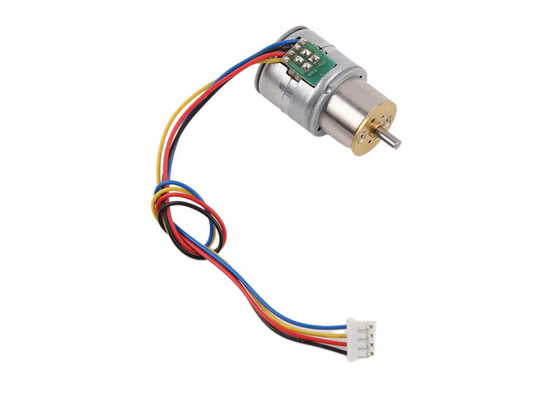

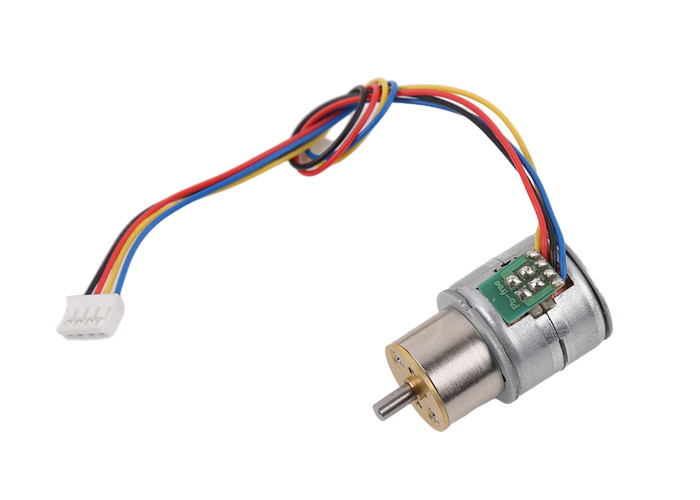

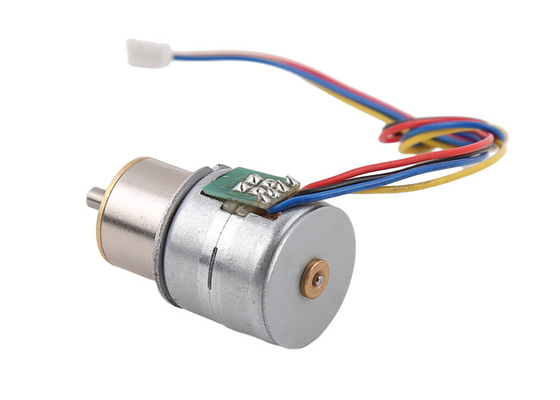

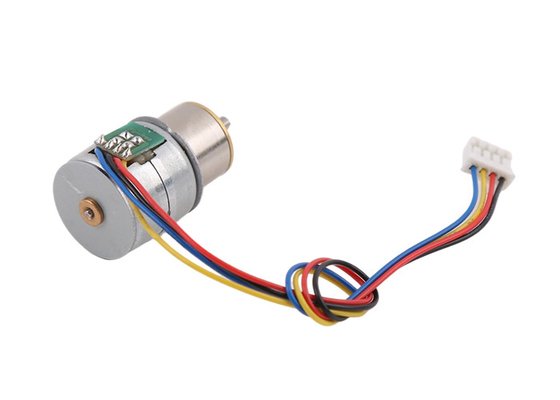

상품 표시부 :
스텝 모터의 애플리케이션 :
스텝 모터는 정밀 제어를 위해 사용되고 넓게 의학 장비, 3D 프린터, 산업적 정밀 제어, 자동화 장비, 등에 쓰입니다.
스텝 모터는 정확한 어떠한 메커니즘 요구조건에서 사용될 수 있고 제어합니다고 회전 / 직선 이동.
스텝 모터의 장점 :
스텝 모터는 피드 백 시스템 없이 클로즈-루프 부호기 /도 없이 정밀 제어에 도달할 수 있습니다, 또한 그들이 전기적인 브러시되어서 가지고 있지 않습니다. 그러므로 어떤 전자파 장애와 전기 스파크 쟁점이 없습니다. 몇몇의 경우에, 그들은 DC 브러시 motors/ 브러쉬리스 모터를 대체할 수 있습니다.
스텝 모터는 운전자로 통제하기 쉽고 이 특징이 정밀 제어의 분야에서 그것의 중요한 자리를 확립합니다.
1. 프로그램 가능한 성취할 수 있는 정밀 제어
2. 전자파 장애와 전기 스파크 없이
3. 작은 사이즈
4. 합리적인 가격
5. 저소음
6. 긴 서비스 라이프
스텝 모터는 넓게 모든 업계 중에 사용됩니다.
패키징과 배송 정보 :
샘플은 거품 스폰지 내피지 박스로 포장됩니다.
대량 생산을 위해, 제품은 페이퍼 통에서 싸여집니다.
바다 선적 (대량 생산)을 위해, 통은 팔레트에 싸여집니다.
출하 시간 :
지나서 명시된 (DHL/ UPS/ Fedex/ TNT) : 5~12 일
4PX까지 급행열차를 타세요 : 10~20 일
바다 선적 : 40~60 일 (다른 국가에 의존합니다)
