제품 상세정보
원래 장소: 중국
브랜드 이름: Vic-Tech
인증: RoHS
모델 번호: SM15-845G
지불과 운송 용어
최소 주문 수량: 1Unit
가격: $3~$7/Unit
포장 세부 사항: 표본은 용지함으로 포장되고 대량 생산 제품이 표준 물결모양 통으로 포장됩니다.
배달 시간: 샘플 며칠 뒤에 10~20은 지불됩니다
지불 조건: 전신환, 페이팔, 신용 카드
공급 능력: 100000대 pc / 달
전동기형: |
PM motor+gearbox+case |
모터 사이즈: |
15 밀리미터 지름 |
스텝 각: |
18' /gear 비율 |
코일 저항: |
31Ω/phase |
구동 전압: |
5 Ｖ DC |
기어 비율: |
1000:1에 대한 2시 1분 |
전동기형: |
PM motor+gearbox+case |
모터 사이즈: |
15 밀리미터 지름 |
스텝 각: |
18' /gear 비율 |
코일 저항: |
31Ω/phase |
구동 전압: |
5 Ｖ DC |
기어 비율: |
1000:1에 대한 2시 1분 |

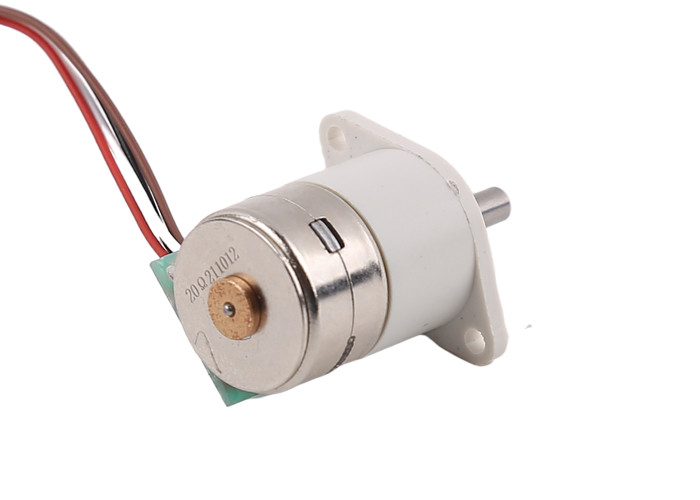

이것은 기어박스에 의해서 부착된 우리의 15 밀리미터 모터입니다.
이 기어박스는 사이즈는 12mm*10mm입니다. (Length*Width)
우리는 2시 1분에서부터 1000:1까지, 선택을 위해 다른 기어 비율을 가지고 있습니다.
고객들은 그들의 속도와 토크 요구사항 위의 기어 비율 기반을 선택할 수 있습니다.
모터가 더 느린 출력 속도와 더 높은 토크를 가지고 있을 것입니다.
또한, 기어박스를 보호하기 위한 플라스틱 케이스가 있다고 방진형 보호가 공급합니다.
고객이 있다면 플라스틱 케이스를 원하지 마세요 그러면 우리는 그것을 제거할 수 있습니다.
| 모델 부정. | SM15-845G |
| 전동기형 | PM 스텝 모터 |
| 자동차 지름 | 15 밀리미터 |
| 스텝 각 | 18' /gear 비율 |
| 정격 전압 | 5V DC |
| 기어박스 타입 | 10*12mm 기어박스 |
| 출력 축 | 3 밀리미터 D2.5 Ｄ 샤프트 |
| 아니오 단계적으로 시행하세요. | 2개 단계 |
| 모터 저항 | 31Ω/phase |
| 전동기형 | 양극성 |
| 접속구의 형태 | 몰렉스 51021-0400 (1.25mm 피치) |
기어박스 매개 변수 :
| 기어 비율 | 2:1 | 5:1 | 10:1 | 15:1 | 20:1 | 30:1 | 36:1 | 50:1 | 63:1 | 67:1 | 89:1 | 100:1 |
| 정확한 비율 | 2.002 | 4.995 | 9.677 | 14.754 | 20.501 | 29.120 | 36.122 | 51.103 | 63.071 | 66.801 | 89.227 | 99.002 |
| 톱니 갯수 | 23 | 20 | 13 | 18 | 15 | 12 | 20 | 20 | 14 | 17 | 14 | 13 |
| 기어 레벨 | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
| 효율 | 80% | 80% | 80% | 72% | 72% | 72% | 65% | 65% | 65% | 65% | 65% | 65% |
| 기어 비율 | 110:1 | 150:1 | 172:1 | 210:1 | 250:1 | 275:1 | 298:1 | 380:1 | 420:1 | 500:1 | 600:1 | 1000:1 |
| 정확한 비율 | 110.407 | 150.948 | 171.883 | 210.591 | 250.111 | 274.403 | 297.924 | 387.689 | 421.296 | 506.155 | 599.394 | 986.406 |
| 톱니 갯수 | 12 | 18 | 13 | 12 | 13 | 12 | 12 | 12 | 12 | 18 | 16 | 12 |
| 기어 레벨 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 |
| 효율 | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 47% | 47% | 47% |
설계 도면 :
상품 표시부 :
스텝 모터의 애플리케이션 :
스텝 모터는 정밀 제어를 위해 사용되고 넓게 의학 장비, 3D 프린터, 산업적 정밀 제어, 자동화 장비, 등에 쓰입니다.
스텝 모터는 정확한 어떠한 메커니즘 요구조건에서 사용될 수 있고 제어합니다고 회전 / 직선 이동.
스텝 모터의 장점 :
스텝 모터는 피드 백 시스템 없이 클로즈-루프 부호기 /도 없이 정밀 제어에 도달할 수 있습니다, 또한 그들이 전기적인 브러시되어서 가지고 있지 않습니다. 그러므로 어떤 전자파 장애와 전기 스파크 쟁점이 없습니다. 몇몇의 경우에, 그들은 DC 브러시 motors/ 브러쉬리스 모터를 대체할 수 있습니다.
스텝 모터는 운전자로 통제하기 쉽고 이 특징이 정밀 제어의 분야에서 그것의 중요한 자리를 확립합니다.
1. 프로그램 가능한 성취할 수 있는 정밀 제어
2. 전자파 장애와 전기 스파크 없이
3. 작은 사이즈
4. 합리적인 가격
5. 저소음
6. 긴 서비스 라이프
스텝 모터는 넓게 모든 업계 중에 사용됩니다.
샘플은 거품 스폰지 내피지 박스로 포장됩니다.
대량 생산을 위해, 제품은 페이퍼 통에서 싸여집니다.
바다 선적 (대량 생산)을 위해, 통은 팔레트에 싸여집니다.
출하 시간 :
지나서 명시된 (DHL/ UPS/ Fedex/ TNT) : 5~12 일
4PX까지 급행열차를 타세요 : 10~20 일
바다 선적 : 40~60 일 (다른 국가에 의존합니다)
창주 Vic 기술 주식회사는 2011년에 설립됩니다. 그것은 20 이상 자동차 산업의 R&D 경험으로, 생산하는 소형 모터와 부속물을 전문으로 했습니다.
10이지 연속적 혁신과 개발을 통하여, 우리는 국제 비즈니스를 확장하기 시작했고 자사 제품이 유럽, 남아메리카, 캐나다, 미국, 아시아와 오스트레일리아와 같은 나라로 보내졌습니다.
우리는 OEM / ODM 서비스를 제공하고, 신속한 대응, 개인 검사, 안전한 패키징과 적시 배달을 보증합니다. 우리의 고객들에게 신속하고 전문적 지원을 보증하면서, 가장 큰 이 성공 이 일어난 이유 중 하나는 우리의 효율적 애프터 서비스입니다.
1.제조사 또는 무역업자입니까?
우리는 제조사입니다. 우리는 모터 우리 스스로를 제조합니다.
2.당신의 공장이 어디에 있습니까? 우리는 당신의 공장을 방문할 수 있습니까?
우리의 공장은 창주, 치안스에 위치합니다. 당신이 미안하지만, 우리의 공장을 방문하고 싶으면 우리를 방문하여 주세요.
3.당신은 주문 제작된 샘플 / 무료샘플을 제공합니까?
우리는 샘플을 특화하지만, 추가적 맞춤화 비용을 필요로 할 수 있습니다.
아니오, 우리는 무료샘플을 제공하지 않습니다.
4.샘플을 위한 생산 소요 시간이 무엇입니까?
스톡 샘플을 위해, 배달 시간은 3 일입니다.
주식에 없는 샘플을 위해, 생산 소요 시간은 15 일에 대한 것입니다.
주문 제작된 샘플을 위해, 생산 소요 시간은 약 25일에서 30 일 있습니다.
5. 당신이 어떠한 관세 사무를 제공합니까?
우리는 20 이상년의 경험과 개발 팀을 있습니다.
우리는 고객들에게 다양한 모터 부분을 위한 주문 제작된 서비스를 제공할 수 있습니다.
슬라이더의 디자인으로부터 스크루와 모터의 기어 박스를 이끄세요.
케이블 길이, 접속구의 형태와 FPC 디자인.
6.우리가 신제품을 개발하고 싶으면, 우리는 NDA 계약을 맺을 수 있습니까?
예, 우리는 당신과의 NDA 계약을 맺고 당신의 기밀성을 보호할 수 있습니다.
만약 당신이 개발하기 위해 새로운 프로젝트를 가지고 있다면, 우리와 연락하여 주세요.
