| 원래 장소: | 중국 |
| 브랜드 이름: | V-motor |
| 인증: | RoHS |
| 모델 번호: | SM20-019L |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | US$10~33 |
| 포장 세부 사항: | 바깥 박스는 대량 생산을 위해, 용지이고 쉬운 선적을 위한 팔레트를 사용할 수 있습니다 |
| 배달 시간: | 15 일 |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 100000/month |
| 전동기형: | 작은 선형 스텝퍼 모터 | 스텝 각: | 7.5 급 |
|---|---|---|---|
| 스텝 길이: | 0.0127~0.1027 | 리드 피치: | 0.3048 0.6096 1.2192 |
| 스뤼 힘: | 30~80N | 구동 전압: | 5~24VDC |
| 하이 라이트: | 소형 스텝 모터 7.5 급,소형 스텝 모터 비 포로,소형 리니어 모터 25 밀리미터 |
||
외판용인 SM25-019L- 스텝 모터 극소량이 회전자 달리는 CW 또는 리드 스크루인 CCW가 포워드 될 때인 리드 스크루이고 또는 뒷 방향. 동시에, 리드는 회전하여 바랍니다.
자동차 스테퍼 스텝 각은 7.5 도입니다 (또한 이것이 15 도일 수 있습니다)
리드 피치는 0.6096 밀리미터 오프리오날 (거기 0.3048 1.2192 밀리미터 동안 선택합니다) 입니다,
모터 스테퍼가 단일 스텝을 회전시킬 때, 리드는 물론, 때 당신 다른 리드 피치와 단계가 움직인 선택, 이것이 멀티 선택일 것입니다) 0.0254 밀리미터를 이동합니다
이 제품은 회사의 특허 제품입니다. 그것은 내부 로터와 스크루의 상대적 운동을 통하여 모터의 회전을 직선 운동으로 변환시킵니다. 그것은 주로 밸브 제어, 자동 단추, 의학 장비, 직물 기계, 로봇과 다른 관련된 필드에서 사용됩니다.
동시에, 외부 배선 부분은 고객 요구 사항에 따라 4 단자 기둥들 (빛 핀) 또는 연결 배선, 또는 FPC FFC PCB, 기타 등등을 사용할 수 있습니다.
출력단은 선입니다.
스텝 모터 매개변수 데이터 시트
| 상품 이름 |
25 밀리미터 선형 스텝퍼 모터 |
| 모델 | -외판용 SM25-019L |
| 저항 | 13Ω±10% |
| 주파수에 들어오세요 | 600PPS |
| 전형적 공세 | 60N |
| 인덕턴스 | 4.5REF (mH) |
| 장착 개구부 | φ3.7mm (관통 홀) |
| 축 방향 높이 | 76 밀리미터 (주문형인) |
| 인스알루션은 분류됩니다 | 등급 E |
| 리드 위리 | UL 1061 AWG26 |
| OEM과 ODM 서비스 | 이용 가능합니다 |
자동차 하강력 곡선 :

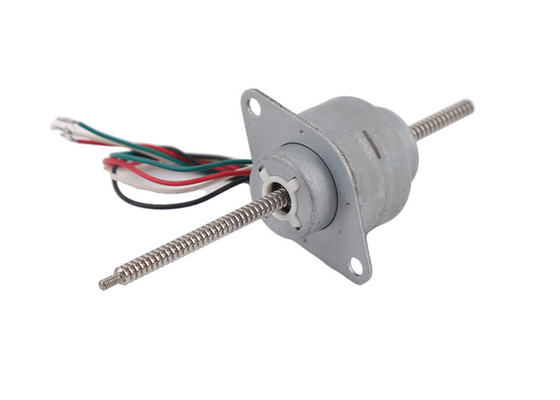

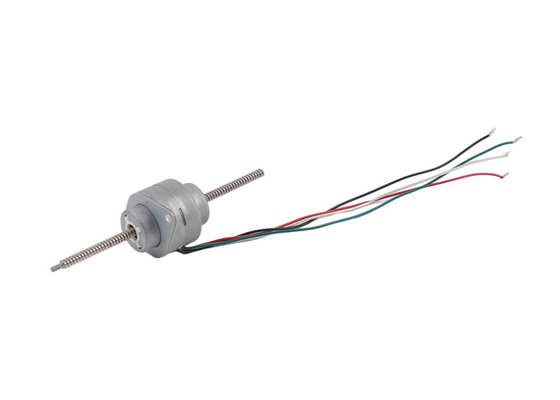

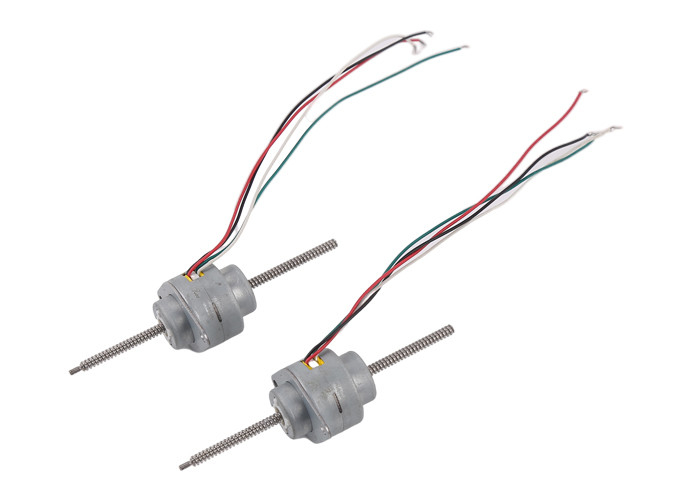

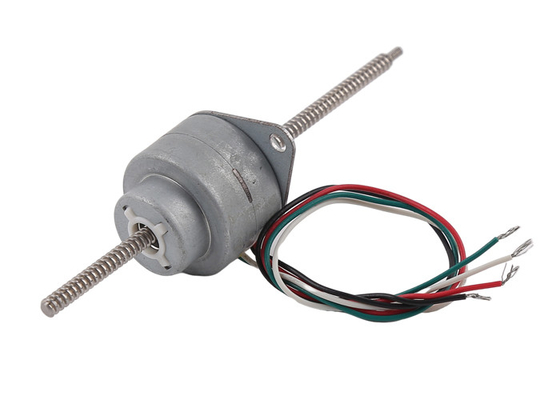

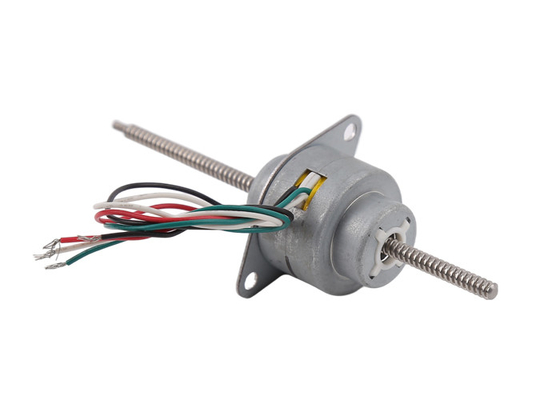

그림 바깥쪽의 모터 :
우리의 팀은 10이지 스테퍼 모터 설계 보다 더 가지고 있는 그래서, 개발과 생산이 경험을 제조하 그래서, 우리가 고객들의 특수 요구에 따라 제품 개발과 보조 디자인을 달성할 수 있습니다!
고객 욕구는 우리의 노력이 미안하지만, 우리와 연락하여 준다는 것 입니다!
