제품 상세정보
원래 장소: 중국
브랜드 이름: VIC-TECH
인증: RoHS
모델 번호: SM25-412L-11L
지불과 운송 용어
최소 주문 수량: 1Unit
가격: $2.2~$5.5/Unit
포장 세부 사항: 표준 수출은 패키징하거나, 맞춤화될 수 있습니다
배달 시간: 샘플 대금을 받는 것 뒤에 10~30 일
지불 조건: 머니그램, 웨스턴 유니온, 신용 Card,T/T, L/C (신용장)
공급 능력: 10000 유닛 / 년
전동기형: |
기어박스와 선형 스텝퍼 모터 |
자동차 지름: |
25 밀리미터 |
정격 전압: |
2.2V~3.4V DC |
가압력: |
70N (7KG) |
저항: |
5Ω/phase |
코일 형태: |
양극성 (2개 단계) |
전동기형: |
기어박스와 선형 스텝퍼 모터 |
자동차 지름: |
25 밀리미터 |
정격 전압: |
2.2V~3.4V DC |
가압력: |
70N (7KG) |
저항: |
5Ω/phase |
코일 형태: |
양극성 (2개 단계) |

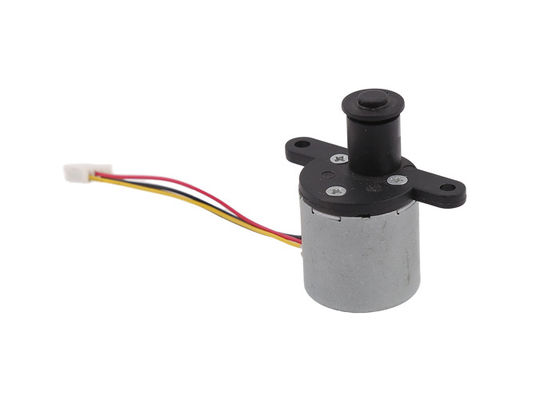

높은 자동 온도 조절 냉각 장치 밸브 제어 TRV는 환원제 PM 선형 스텝퍼 모터를 밀었습니다
기술 :
이 SM25-412L 모터는 10시 1분 기어 비율 기어박스 내부를 가집니다, 그러므로 그것의 가압력이 더 다른 사람 (약 70N, 7KG의 공세)과 비교됩니다
이 모터는 매우 일반적으로 TRV (자동 온도 조절 방열기 밸브)과 밸브 제어에서 사용됩니다.
더 느린 고속과 높은 공세는 매우 밸브 제어 또는 유사한 응용 프로그램에 적합합니다.
이 모터의 디자인에 대하여, (장착 구멍으로서 사용된) 모터의 캡 위의 2 홀이 있고 홀 거리가 37 밀리미터이고 우리가 또한 31 밀리미터 버전을 가지고 있습니다.
이 모터는 1.25 밀리미터 피치 연결기 (몰렉스 51021-0400)에 의해서 부착됩니다
매개 변수 :
| 모델 부정. | SM25-412L-11L |
| 코일 형태 | 양극성 |
| 아니오 단계적으로 시행하세요. | 2개 단계 (4개 와이어) |
| 저항 | 5Ω/phase |
| 스텝 각 | 7.5' |
| 기어 비율 | 10:1 |
| 타격 | 5 밀리미터 |
| 가압력 | 70N (7KG) |
| 단계 당 여행 | 0.002mm/ 단계 |
| 구동 전압 | 2.2V~3.4V DC |
설계 도면 :
상품 표시부 :
스텝 모터의 애플리케이션 :
스텝 모터는 정밀 제어를 위해 사용되고 넓게 의학 장비, 3D 프린터, 산업적 정밀 제어, 자동화 장비, 등에 쓰입니다.
스텝 모터는 정확한 어떠한 메커니즘 요구조건에서 사용될 수 있고 제어합니다고 회전 / 직선 이동.
스텝 모터의 장점 :
스텝 모터는 피드 백 시스템 없이 클로즈-루프 부호기 /도 없이 정밀 제어에 도달할 수 있습니다, 또한 그들이 전기적인 브러시되어서 가지고 있지 않습니다. 그러므로 어떤 전자파 장애와 전기 스파크 쟁점이 없습니다. 몇몇의 경우에, 그들은 DC 브러시 motors/ 브러쉬리스 모터를 대체할 수 있습니다.
스텝 모터는 운전자로 통제하기 쉽고 이 특징이 정밀 제어의 분야에서 그것의 중요한 자리를 확립합니다.
1. 프로그램 가능한 성취할 수 있는 정밀 제어
2. 전자파 장애와 전기 스파크 없이
3. 작은 사이즈
4. 합리적인 가격
5. 저소음
6. 긴 서비스 라이프
