| 원래 장소: | 중국 |
| 브랜드 이름: | VIC-TECH |
| 인증: | RoHS |
| 모델 번호: | SM10 선형 |
| 최소 주문 수량: | 1Unit |
|---|---|
| 가격: | $3~$7.5/Unit |
| 포장 세부 사항: | 표준 수출은 패키징하거나, 맞춤화될 수 있습니다 |
| 배달 시간: | 샘플 대금을 받는 것 뒤에 10~30 일 |
| 지불 조건: | 머니그램, 웨스턴 유니온, 신용 Card,T/T, L/C (신용장) |
| 공급 능력: | 10000 유닛 / 년 |
| 전동기형: | 소형 리니어 모터 | 자동차 지름: | 10 밀리미터 |
|---|---|---|---|
| 스텝 각: | 18' | 스크류형을 이끄세요: | M2.3*P0.3 |
| 타격 (이동 거리): | 9 밀리미터 | 코일 저항: | 18Ω/phase |
| 하이 라이트: | SM10 선형 스텝퍼 모터,샤프트를 통한 선형 스텝퍼 모터,샤프트 스텝 모터를 통과하세요 |
||

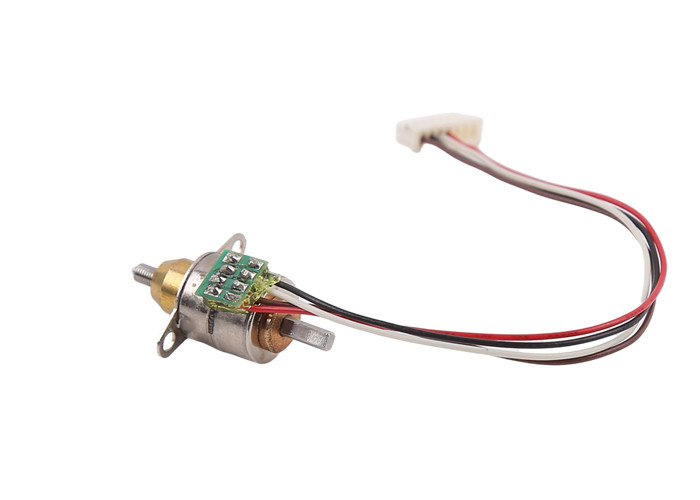

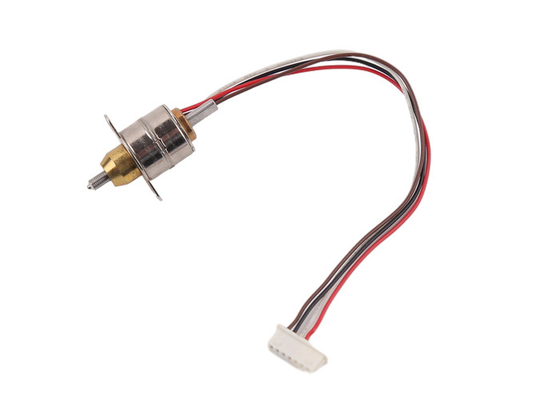

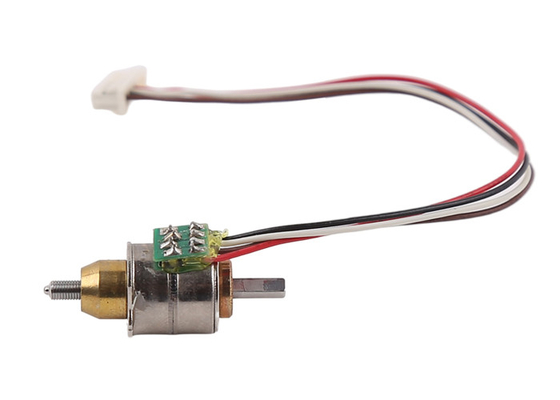

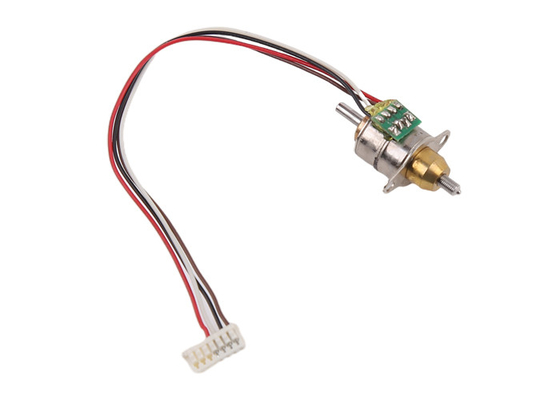

작은 10 밀리미터 지름 9 밀리미터 타격은 리드 스크루와 샤프트 스텝 모터를 통과합니다
이 SM10 리니어 모터는 10 밀리미터 지름 선형 스텝퍼 모터입니다.
리드 스크루는 0.3 밀리미터 피치와 M2.3 스크루입니다. (M2.3*P0.3)
리드 스크루는 특히 이 제품을 위한 디자인입니다. (비표준 리드 스크루)
이동 거리는 9 밀리미터에 대한 것이고 당신이 리드 스크루 위의 특수한 설계 때문에, 그것의 길이를 바꿀 수 없습니다.
리드 스크루 길이는 조정될 수 없습니다.
이 모터을 공세는 200 이상 그램입니다,와 200 그램이 로딩하는 운반에, 그것의 작은 크기 산물 위의 직선 이동에 적합한 것.
매개 변수 :
| 모델 부정. | SM10 선형 |
| 전동기형 | 양극 스텝 모터 |
| 자동차 지름 | 10 밀리미터 |
| 아니오 단계적으로 시행하세요. | 2개 단계 |
| 스텝 각 | 18' /step |
| 코일 저항 | 18Ω/phase |
| 공세 | 200~280 그램 |
| 정격 전압 | 5 Ｖ DC |
| 타격 (이동 거리) | 9 밀리미터 |
설계 도면 :
상품 표시부 :
선형 스테퍼에 대해 자동차로 나르느요 :
다른 거기는 설계합니다 :
사로잡힌 샤프트 (고정된 샤프트) : 리드 스크루는 회전하도록 허용되지 않습니다, 그것이 오르늘 수 있을 뿐이고, 아래, 리니어 모터 움직임을 합니다.
(샤프트를 가게 하는 것을 통하여) 실행 -쓰루트 샤프트 : 회전할 때 리드 스크루는 오르락내리락 할 수 있습니다. 리드 스크루가 고쳐지고 회전하고 이르도록 허락하지 않을 때 스크루는 아래로인 것 오르고, 적당히 일할 수 있습니다.
(핵심으로) 외장형 드라이브 : 리드 스크루는 고쳐지고 오르락내리락 할 수 없고, 그것이 회전할 수 있을 뿐이고, 오르락내리락 하기 위한 리드 스크루 위의 핵심이 있습니다.
리드에 대해 길이를 비틀고 내딛으세요 :
우리는 2개 종류의 스텝 각을 가지고 있습니다 : 15'과 7.5'. 15' 스텝 각과 모터는 1 회전을 위한 24 단계를 밟고 7.5' 스텝 각과 모터가 전환을 위한 48 단계를 밟습니다.
우리는 한 개의 시작 / 두배의 시작과 4 시작으로, 3개 종류의 리드 스크류 리드를 가지고 있습니다.
피치는 똑같은 것 입니다 : 0.6096 밀리미터
스크루 lead=starts*pitch를 이끄세요
예를 들면, 2 시작이 스크루를 이끌기 때문에, 리드는 2*0.6096=1.2192mm입니다
모터의 스텝 길이가 모터가 단일 스텝을 밟을 때 거리 리드 스크루 / 핵심 교통입니다.
각각 전환을 위한 모터의 단계 length=lead 스크류 리드 / 단계
예를 들면, 2 시작이 스크루를 이끌고 스텝 각은 7.5이기 때문에',
단계 length=lead/24=1.2192/24=0.0508mm/step
어바웃 공세 :
공세는 운전자의 주파수와 리드 스크루 리드, 스테퍼 각과 모터 사이즈와 관련됩니다.
더 큰 모터의 사이즈, 공세는 더 큽니다.
그것이 얻은 더 낮은 빈도, 모터가 더 천천히 회전하고 공세가 더 큽니다.
더 낮은 리드 스크류 리드는 있습니다, 공세가 더 큽니다.
7.5 도 스텝 각은 15 도와 비교하여 더 높은 공세를 가지고 있을 것입니다.
스텝 모터의 애플리케이션 :
스텝 모터는 정밀 제어를 위해 사용되고 넓게 의학 장비, 3D 프린터, 산업적 정밀 제어, 자동화 장비, 등에 쓰입니다.
스텝 모터는 정확한 어떠한 메커니즘 요구조건에서 사용될 수 있고 제어합니다고 회전 / 직선 이동.
스텝 모터의 장점 :
스텝 모터는 피드 백 시스템 없이 클로즈-루프 부호기 /도 없이 정밀 제어에 도달할 수 있습니다, 또한 그들이 전기적인 브러시되어서 가지고 있지 않습니다. 그러므로 어떤 전자파 장애와 전기 스파크 쟁점이 없습니다. 몇몇의 경우에, 그들은 DC 브러시 motors/ 브러쉬리스 모터를 대체할 수 있습니다.
스텝 모터는 운전자로 통제하기 쉽고 이 특징이 정밀 제어의 분야에서 그것의 중요한 자리를 확립합니다.
1. 프로그램 가능한 성취할 수 있는 정밀 제어
2. 전자파 장애와 전기 스파크 없이
3. 작은 사이즈
4. 합리적인 가격
5. 저소음
6. 긴 서비스 라이프
패키징과 배송 정보 :
샘플은 거품 스폰지 내피지 박스로 포장됩니다.
대량 생산을 위해, 제품은 페이퍼 통에서 싸여집니다.
바다 선적 (대량 생산)을 위해, 통은 팔레트에 싸여집니다.
출하 시간 :
지나서 명시된 (DHL/ UPS/ Fedex/ TNT) : 5~12 일
4PX까지 급행열차를 타세요 : 10~20 일
바다 선적 : 40~60 일 (다른 국가에 의존합니다)
