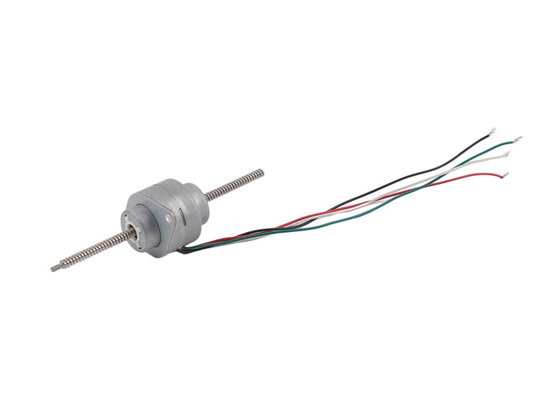

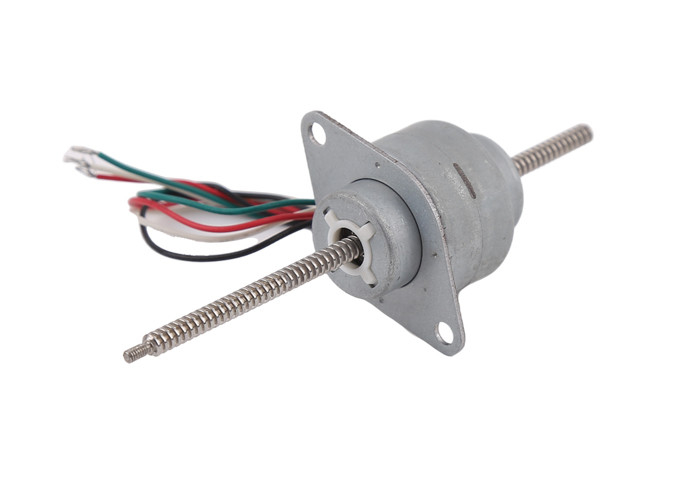

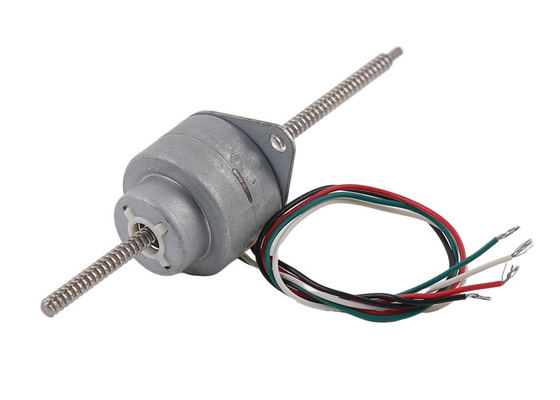

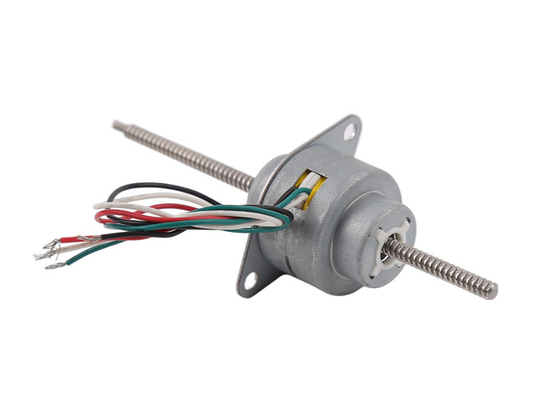

샤프트를 통한 실행과 VSM25B-24S 15 급 스텝 모터 PM 25 밀리미터

VSM25B-24S 15' 스텝 각 PM은 샤프트 부등변 4각형 스크루 선형 스텝퍼 모터를 통과합니다

기술 :

VSM25B-24S는 개요 샤프트와 25 밀리미터 지름 선형 스텝퍼 모터입니다.

우리는 샤프트의 3 다른 형태를 갖 : 개요 샤프트, 사로잡힌 샤프트와 외장형 드라이브.

스텝 각은 15' /step이고 우리가 또한 어느 편인가 하면 7.5' 기어 비율을 가지고 있습니다.

스텝 길이는 0.0254 밀리미터이고 그것은 리드 스크루가 모터가 한 한 발자국을 밟을 때 0.0254 밀리미터를 여행한다는 것을 의미합니다.

스텝 각은 리드 스크루 시작에 의해 결정됩니다.

더 많은 시작으로, 리드 스크루 리드는 더 크고 더 빠르고 리드 스크루 공세 리드 스크루 교통이 더 작습니다.

우리는 한 개의 시작, 2 시작과 4 시작을 가지고 있고 리드 스크루 피치가 똑같은 것 입니다 : 0.6096 밀리미터.

이 모터를 위해, 리드 스크루 리드는 0.6096 밀리미터이고 그것이 한 개의 시작입니다.

당신이 샘플을 주문하기 전에 리드 스크루 종류를 확인하고 이르세요.

매개 변수 :

설계 도면 :

상품 표시부 :

선형 스테퍼에 대해 자동차로 나르느요 :

다른 거기는 설계합니다 :

사로잡힌 샤프트 (고정된 샤프트) : 리드 스크루는 회전하도록 허용되지 않습니다, 그것이 오르늘 수 있을 뿐이고, 아래, 리니어 모터 움직임을 합니다.

(샤프트를 가게 하는 것을 통하여) 실행 -쓰루트 샤프트 : 회전할 때 리드 스크루는 오르락내리락 할 수 있습니다. 리드 스크루가 고쳐지고 회전하고 이르도록 허락하지 않을 때 스크루는 아래로인 것 오르고, 적당히 일할 수 있습니다.

(핵심으로) 외장형 드라이브 : 리드 스크루는 고쳐지고 오르락내리락 할 수 없고, 그것이 회전할 수 있을 뿐이고, 오르락내리락 하기 위한 리드 스크루 위의 핵심이 있습니다.

리드에 대해 길이를 비틀고 내딛으세요 :

우리는 2개 종류의 스텝 각을 가지고 있습니다 : 15'과 7.5'. 15' 스텝 각과 모터는 1 회전을 위한 24 단계를 밟고 7.5' 스텝 각과 모터가 전환을 위한 48 단계를 밟습니다.

우리는 한 개의 시작 / 두배의 시작과 4 시작으로, 3개 종류의 리드 스크류 리드를 가지고 있습니다.

피치는 똑같은 것 입니다 : 0.6096 밀리미터

스크루 lead=starts*pitch를 이끄세요

예를 들면, 2 시작이 스크루를 이끌기 때문에, 리드는 2*0.6096=1.2192mm입니다

모터의 스텝 길이가 모터가 단일 스텝을 밟을 때 거리 리드 스크루 / 핵심 교통입니다.

각각 전환을 위한 모터의 단계 length=lead 스크류 리드 / 단계

예를 들면, 2 시작이 스크루를 이끌고 스텝 각은 7.5이기 때문에',

단계 length=lead/24=1.2192/24=0.0508mm/step

어바웃 공세 :

공세는 운전자의 주파수와 리드 스크루 리드, 스테퍼 각과 모터 사이즈와 관련됩니다.

더 큰 모터의 사이즈, 공세는 더 큽니다.

그것이 얻은 더 낮은 빈도, 모터가 더 천천히 회전하고 공세가 더 큽니다.

더 낮은 리드 스크류 리드는 있습니다, 공세가 더 큽니다.

7.5 도 스텝 각은 15 도와 비교하여 더 높은 공세를 가지고 있을 것입니다.

스텝 모터의 애플리케이션 :

스텝 모터는 정밀 제어를 위해 사용되고 넓게 의학 장비, 3D 프린터, 산업적 정밀 제어, 자동화 장비, 등에 쓰입니다.

스텝 모터는 정확한 어떠한 메커니즘 요구조건에서 사용될 수 있고 제어합니다고 회전 / 직선 이동.

스텝 모터의 장점 :

스텝 모터는 피드 백 시스템 없이 클로즈-루프 부호기 /도 없이 정밀 제어에 도달할 수 있습니다, 또한 그들이 전기적인 브러시되어서 가지고 있지 않습니다. 그러므로 어떤 전자파 장애와 전기 스파크 쟁점이 없습니다. 몇몇의 경우에, 그들은 DC 브러시 motors/ 브러쉬리스 모터를 대체할 수 있습니다.

스텝 모터는 운전자로 통제하기 쉽고 이 특징이 정밀 제어의 분야에서 그것의 중요한 자리를 확립합니다.

1. 프로그램 가능한 성취할 수 있는 정밀 제어

2. 전자파 장애와 전기 스파크 없이

3. 작은 사이즈

4. 합리적인 가격

5. 저소음

6. 긴 서비스 라이프

패키징과 배송 정보 :

샘플은 거품 스폰지 내피지 박스로 포장됩니다.

대량 생산을 위해, 제품은 페이퍼 통에서 싸여집니다.

바다 선적 (대량 생산)을 위해, 통은 팔레트에 싸여집니다.

출하 시간 :

지나서 명시된 (DHL/ UPS/ Fedex/ TNT) : 5~12 일

4PX까지 급행열차를 타세요 : 10~20 일

바다 선적 : 40~60 일 (다른 국가에 의존합니다)
