0.6096 밀리미터는 7.5 급 스텝 모터에게 36 밀리미터 영구자석 리니어 모터를 던집니다

0.6096 밀리미터 피치 부등변 4각형 리드 스크루는 샤프트 영구 자석 모터를 통과합니다

이것은 개요 샤프트 설계로, 우리의 36 밀리미터 선형 선행 스크류 모터입니다.

우리는 당신이 선택하기 위한 다른 시작을 가지고 있습니다.

우리는 1 start/ 2 starts/ 4 시작을 가지고 있습니다, 모터의 공세가 스크루의 시작을 이끄는 것과 관련됩니다.

리드 스크루는 더 낮은 공세로 더 빨리 이동합니다.

매개 변수 :

설계 도면 :

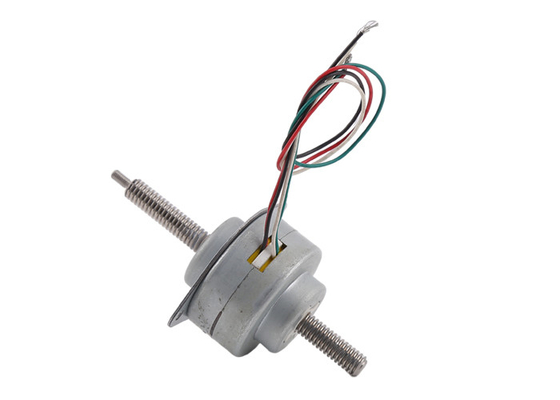

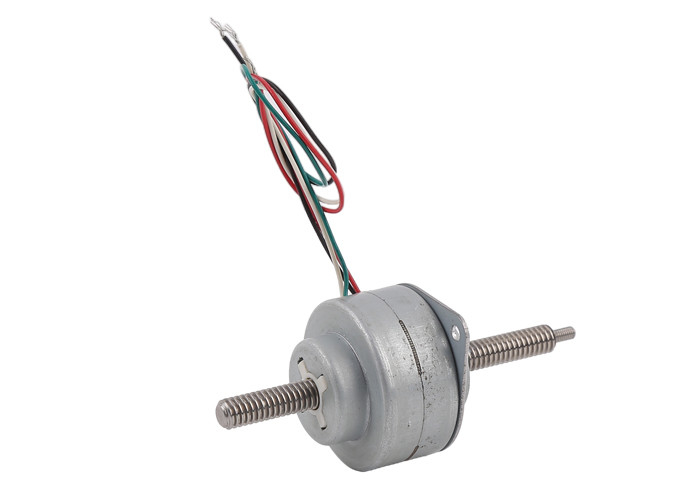

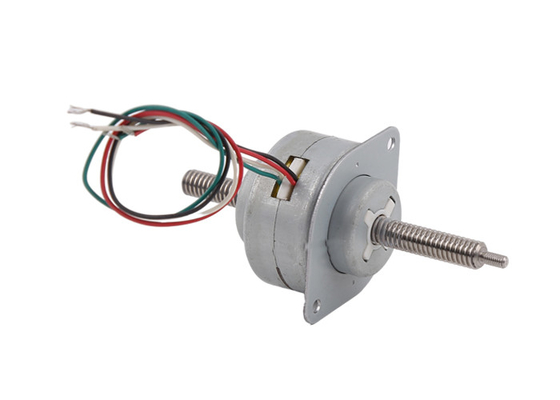

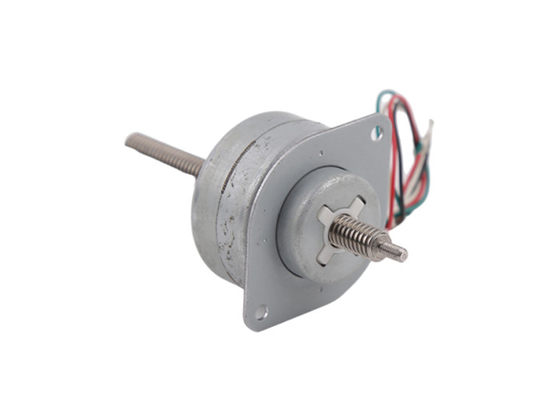

상품 표시부 :

선형 스테퍼에 대해 자동차로 나르느요 :

다른 거기는 설계합니다 :

사로잡힌 샤프트 (고정된 샤프트) : 리드 스크루는 회전하도록 허용되지 않습니다, 그것이 오르늘 수 있을 뿐이고, 아래, 리니어 모터 움직임을 합니다.

(샤프트를 가게 하는 것을 통하여) 실행 -쓰루트 샤프트 : 회전할 때 리드 스크루는 오르락내리락 할 수 있습니다. 리드 스크루가 고쳐지고 회전하고 이르도록 허락하지 않을 때 스크루는 아래로인 것 오르고, 적당히 일할 수 있습니다.

(핵심으로) 외장형 드라이브 : 리드 스크루는 고쳐지고 오르락내리락 할 수 없고, 그것이 회전할 수 있을 뿐이고, 오르락내리락 하기 위한 리드 스크루 위의 핵심이 있습니다.

리드에 대해 길이를 비틀고 내딛으세요 :

우리는 2개 종류의 스텝 각을 가지고 있습니다 : 15'과 7.5'. 15' 스텝 각과 모터는 1 회전을 위한 24 단계를 밟고 7.5' 스텝 각과 모터가 전환을 위한 48 단계를 밟습니다.

우리는 한 개의 시작 / 두배의 시작과 4 시작으로, 3개 종류의 리드 스크류 리드를 가지고 있습니다.

피치는 똑같은 것 입니다 : 0.6096 밀리미터

스크루 lead=starts*pitch를 이끄세요

예를 들면, 2 시작이 스크루를 이끌기 때문에, 리드는 2*0.6096=1.2192mm입니다

모터의 스텝 길이가 모터가 단일 스텝을 밟을 때 거리 리드 스크루 / 핵심 교통입니다.

각각 전환을 위한 모터의 단계 length=lead 스크류 리드 / 단계

예를 들면, 2 시작이 스크루를 이끌고 스텝 각은 7.5이기 때문에',

단계 length=lead/24=1.2192/24=0.0508mm/step

어바웃 공세 :

공세는 운전자의 주파수와 리드 스크루 리드, 스테퍼 각과 모터 사이즈와 관련됩니다.

더 큰 모터의 사이즈, 공세는 더 큽니다.

그것이 얻은 더 낮은 빈도, 모터가 더 천천히 회전하고 공세가 더 큽니다.

더 낮은 리드 스크류 리드는 있습니다, 공세가 더 큽니다.

7.5 도 스텝 각은 15 도와 비교하여 더 높은 공세를 가지고 있을 것입니다.

스텝 모터의 애플리케이션 :

스텝 모터는 정밀 제어를 위해 사용되고 넓게 의학 장비, 3D 프린터, 산업적 정밀 제어, 자동화 장비, 등에 쓰입니다.

스텝 모터는 정확한 어떠한 메커니즘 요구조건에서 사용될 수 있고 제어합니다고 회전 / 직선 이동.

스텝 모터의 장점 :

스텝 모터는 피드 백 시스템 없이 클로즈-루프 부호기 /도 없이 정밀 제어에 도달할 수 있습니다, 또한 그들이 전기적인 브러시되어서 가지고 있지 않습니다. 그러므로 어떤 전자파 장애와 전기 스파크 쟁점이 없습니다. 몇몇의 경우에, 그들은 DC 브러시 motors/ 브러쉬리스 모터를 대체할 수 있습니다.

스텝 모터는 운전자로 통제하기 쉽고 이 특징이 정밀 제어의 분야에서 그것의 중요한 자리를 확립합니다.

1. 프로그램 가능한 성취할 수 있는 정밀 제어

2. 전자파 장애와 전기 스파크 없이

3. 작은 사이즈

4. 합리적인 가격

5. 저소음

6. 긴 서비스 라이프

패키징과 배송 정보 :

샘플은 거품 스폰지 내피지 박스로 포장됩니다.

대량 생산을 위해, 제품은 페이퍼 통에서 싸여집니다.

바다 선적 (대량 생산)을 위해, 통은 팔레트에 싸여집니다.

출하 시간 :

지나서 명시된 (DHL/ UPS/ Fedex/ TNT) : 5~12 일

4PX까지 급행열차를 타세요 : 10~20 일

바다 선적 : 40~60 일 (다른 국가에 의존합니다)
