제품 상세정보
원래 장소: 중국
브랜드 이름: V-motor
인증: RoHS
모델 번호: SM15-1812 워엄 기어 박스
지불과 운송 용어
최소 주문 수량: 1대 pc
가격: US$2~5
포장 세부 사항: 샘플은 작은 통과 진주로 만드는 면에서 패키징되고 벌크 제품이 물집 상자에 있고 통이 그리고 필요할 때, 팔레트를 사용합니다 (양이 클 때).
배달 시간: 15 일
지불 조건: 전신환, L/C (신용장)
공급 능력: 100000/month
타입: |
영구 자석은 스텝 모터에 기어를 넣었습니다 |
단계: |
2-2 |
경향 / 단계: |
0.4A |
스텝 각: |
18/i 급 (i 기어 비율) |
정격 전압: |
5V 또는 요구로서 |
애플리케이션: |
가정 Appliances,3D 프린터 의료기기 |
기어 비율: |
21~1030:1 |
기어 타입: |
웜 기어와 스퍼 기어 |
타입: |
영구 자석은 스텝 모터에 기어를 넣었습니다 |
단계: |
2-2 |
경향 / 단계: |
0.4A |
스텝 각: |
18/i 급 (i 기어 비율) |
정격 전압: |
5V 또는 요구로서 |
애플리케이션: |
가정 Appliances,3D 프린터 의료기기 |
기어 비율: |
21~1030:1 |
기어 타입: |
웜 기어와 스퍼 기어 |
1812 웜 기어박스에 의해서 부착된 15 밀리미터 스텝 모터
이 일련의 기어드 모터는 SM15 스텝 모터와 1812 정밀 금속 웜 기어 감속기를 사용하여 모여집니다.
기어 들 모우터 전체적인 부피는 작고, 감소율이 넓은 범위에서 선택될 수 있고, 출력 축과 모터 베어링 사이의 디 앵글이 특정 경우를 위한 설치 조건을 위해 적당한 90 도입니다.
모터의 기초 단계 각도는 18 도입니다, 그것이 기어 박스의 감속 효과 외에, 혁명마다 20 단계입니다, 마지막 모터각 결의안이 0.018~0.9 도에 도달할 수 있으며, 그것이 정밀 제어를 요구하여 다양한 장소에서 사용될 수 있습니다.
선택 가능한 속도 비율이 1:21 1:42 1:118 1:236 1:302 1:399 1:515 1:603 1:798 1:1030입니다, 다른 속도 비율이 다른 마지막 토크와 속도를 생산할 것이라고, 고객들은 다른 토크와 속도 요구사항에 따라 선택할 수 있습니다. 특별한 속도 비율은 맞춤화될 수 있고, 필요한 경우 논의하기 위해 우리에 연락합니다.
모터를 선택할 때, 그 요구를 만족시키는 동안 포괄적으로 속도와 토크를 고려하는 것은 필요합니다. 스텝 모터의 구동 주파수는 모터의 속도를 결정하고 기어박스의 감소율이 마지막 출력 샤프트 회전 속도를 결정합니다. 고객들이 모터를 선택할 수 있도록 도와 주기 위한 단답 방식이 여기 있습니다. 출력 샤프트 속도 엔 (rpm) =(PPS*18/6/i) . 예를 들면, 118의 속도 비율과 기어 박스가 선택되고 모터가 800pps에 운전되면, 최종 출력축 속도 N=800*18/6/118=20.33
이 일련의 기어 박스는 장비,고 정밀도를 처리하는 가장 진보적 관련 부분, 고효율, 저소음을 채택하고, 합리적이고 믿을 만한 기술을 채택하여서, 제품이 더 좋은 신뢰성을 가지고 있습니다. 전원 입력 부분과 표준 스테퍼 모터는 프로브 구조체, FPC, FFC, PCB 케이블과 기타의 형태를 채택할 수 있습니다. 모터 부분의 생산량은 원형수갱, Ｄ 손잡이, 스크루, 기어, 도르래와 기타와 같은 다양한 출력 구조체를 채택할 수 있습니다!
웜 기어 조립체의 사용에 기인하게, 전체 모터가 소형 구조를 가지지만, 그러나 이 구조의 효율성이 상대적으로 낮아서 그것을 선택할 때 특별한 관심은 지불되어야 합니다.
SM15mm-1812 웜 기어박스 스테퍼 주요 인자 :
| 상품 이름 | 15 밀리미터 웜은 스텝 모터에 기어를 넣었습니다 |
| 모델 | 일련인 SM15-1812 |
| RE SISTENCE | 31Ω±7% (선택적 20 15 10 오옴) |
| 작동 온도 범위 | - 0~+55 Ｃ |
| 기어 비율 | 21~1030 |
| OEM과 ODM 서비스 | 이용 가능합니다 |
| 효율 | 10~20% |
| 속도 범위 | 샤프트(0~150rpm) 바깥쪽의 모터(0~3000RPM) |
그림 바깥쪽의 SM15-1812 웜 기어 스텝 모터 :
SM15-1812 웜 기어 스테퍼 토크 곡선 :
많은 속도 옵션이 있기 때문에, 출력 토크는 모터의 토크 속도 비율 효율성일 수 있고 특정 상황이 실제 샘플을 시험한 후 일반적으로 결정될 것입니다. 다음은 참조로서 SM15 스텝 모터의 토크 곡선입니다.

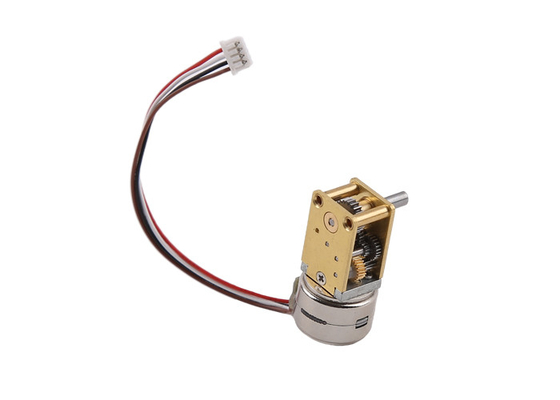

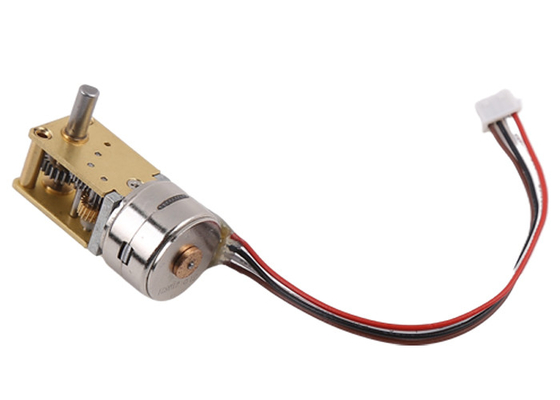

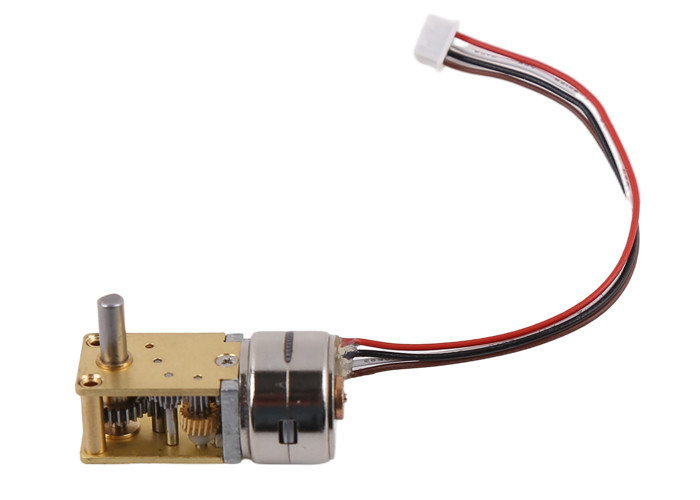

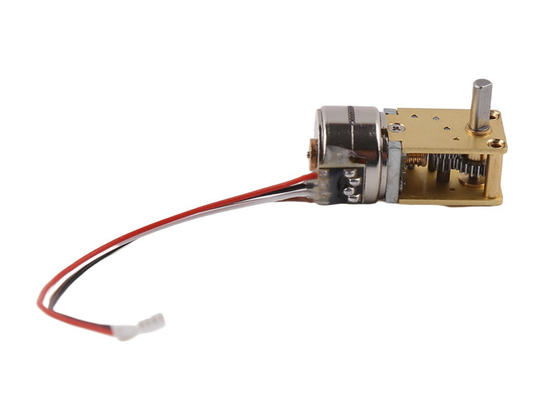

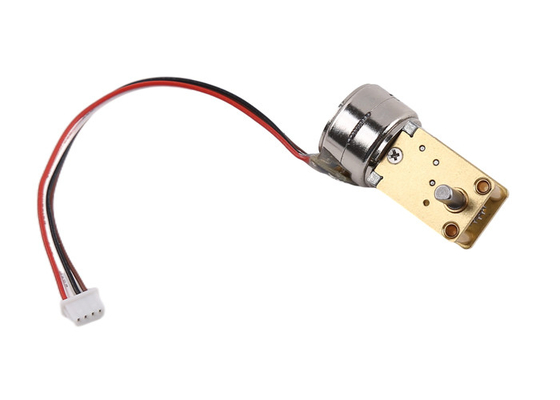

SM15-1812 웜 기어 스텝 모터 디스플레이 :
