제품 상세정보
원래 장소: 중국
브랜드 이름: Vic-Tech
인증: RoHS
모델 번호: -피그 42BYGH34
지불과 운송 용어
최소 주문 수량: 1Unit
가격: $28~$55/Unit
포장 세부 사항: 제품은 진주로 만드는 면으로 포장되고 외부가 통에 있습니다. 대부분의 벌크 제품은 쉬운 대중 교통과 제품 보호를 위한 팔레트를 사용합니다
배달 시간: 샘플 며칠 뒤에 10~20은 지불됩니다
지불 조건: 전신환, 페이팔, 신용 카드
공급 능력: 10000대 pc / 달
전동기형: |
NEMA motor+planetary 기어박스 |
기어 박스 지름: |
36 밀리미터 |
모터 사이즈: |
42 밀리미터 (NEMA17) |
기어 비율: |
3.71~719.98 |
스텝 각: |
1.8' /gear 비율 |
출력 축: |
Ｄ 샤프트 |
전동기형: |
NEMA motor+planetary 기어박스 |
기어 박스 지름: |
36 밀리미터 |
모터 사이즈: |
42 밀리미터 (NEMA17) |
기어 비율: |
3.71~719.98 |
스텝 각: |
1.8' /gear 비율 |
출력 축: |
Ｄ 샤프트 |
유성 감속기와 2개 단계 NEMA 17 1.8' 단계 각 하이브리드 스텝 모터
기술 :
이것은 행성 트렌스미션과 NEMA 17 하이브리드 스텝 모터입니다.
3.71:1에서부터 719.98까지, 이용 가능한 다른 기어 비율이 있습니다
기어박스의 길이 32.2mm~57mm이 기어 레벨과 관련됩니다.
사프트형과 축길이는 주문형입니다.
모터의 torque= 원형 torque*gear ratio* 기어박스 효율
모터의 speed=original 속도 / 기어 비율
모터 매개변수 :
| 전동기형 | 42 밀리미터 혼성 모터 (NEMA 17) |
| 아니오 단계적으로 시행하세요. | 2개 단계 |
| 스텝 각 | 1.8 급 |
| 정격 전압 | 2.8V |
| 정격 전류 | 1.33A/phase |
| 위상 저항 | 2.1Ω/phase |
| 상 인덕턴스 | 2.5mH±20% |
| 홀딩 토크 | 2.6KG*cm |
기어박스 매개 변수 :
| 수준 | 효율 | 기어박스 길이(MM) | 임의 기어 비율 |
| 1 | 90% | 32.2 | 3.71/5.18 |
| 2 | 80% | 40 | 13.76/19.22/26.83 |
| 3 | 72% | 50 | 51.06/71.30/99.55/138.99 |
| 4 | 57% | 57 |
189.45/264.52/ 369.32/516.66/719.98 |
설계 도면 :

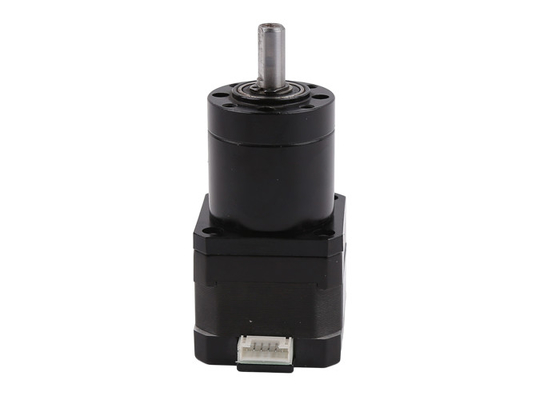

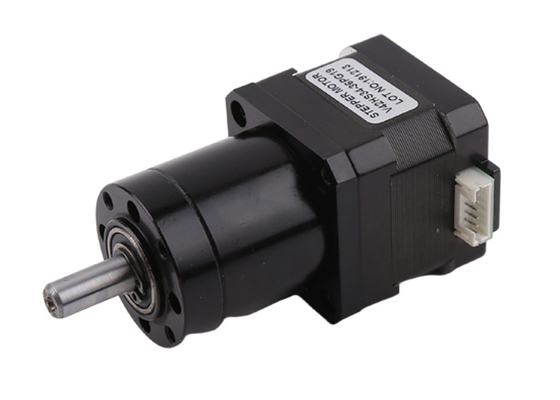

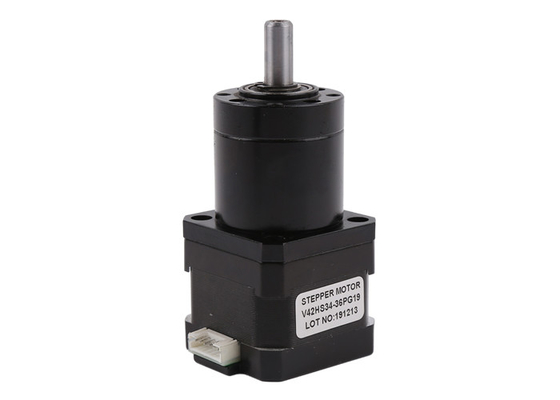

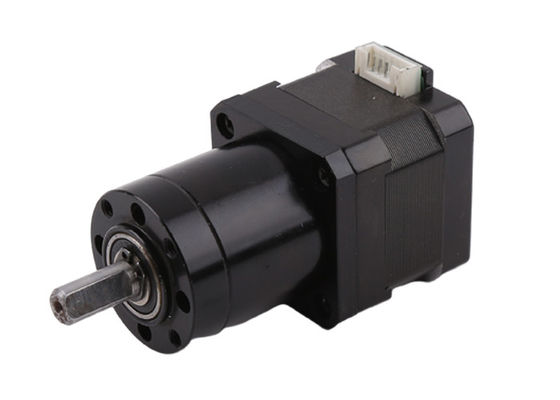

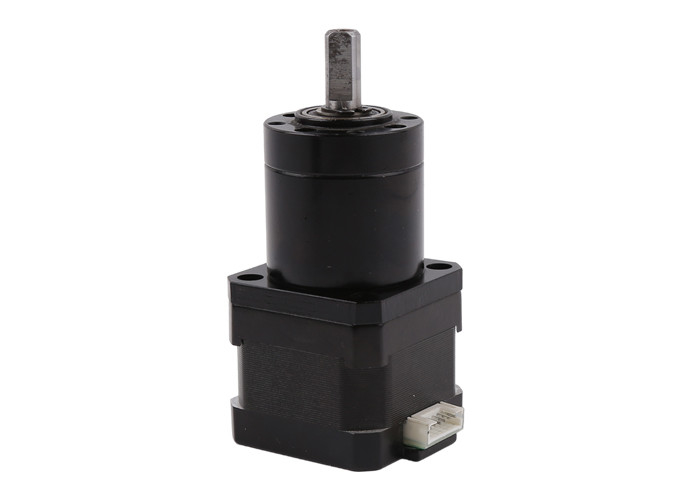

상품 표시부 :
스텝 모터의 애플리케이션 :
스텝 모터는 정밀 제어를 위해 사용되고 넓게 의학 장비, 3D 프린터, 산업적 정밀 제어, 자동화 장비, 등에 쓰입니다.
스텝 모터는 정확한 어떠한 메커니즘 요구조건에서 사용될 수 있고 제어합니다고 회전 / 직선 이동.
스텝 모터의 장점 :
스텝 모터는 피드 백 시스템 없이 클로즈-루프 부호기 /도 없이 정밀 제어에 도달할 수 있습니다, 또한 그들이 전기적인 브러시되어서 가지고 있지 않습니다. 그러므로 어떤 전자파 장애와 전기 스파크 쟁점이 없습니다. 몇몇의 경우에, 그들은 DC 브러시 motors/ 브러쉬리스 모터를 대체할 수 있습니다.
스텝 모터는 운전자로 통제하기 쉽고 이 특징이 정밀 제어의 분야에서 그것의 중요한 자리를 확립합니다.
1. 프로그램 가능한 성취할 수 있는 정밀 제어
2. 전자파 장애와 전기 스파크 없이
3. 작은 사이즈
4. 합리적인 가격
5. 저소음
6. 긴 서비스 라이프
