| 원래 장소: | 중국 |
| 브랜드 이름: | V-motor |
| 인증: | RoHS |
| 모델 번호: | V35HS34-PG51 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | US$20~50 |
| 포장 세부 사항: | 샘플을 위해, 용지가 대량 생산을 위해, 권투한 패킹 사용 바깥쪽에, 우리는 쉬운 포장을 위한 팔레트를 사용하고 잘 모터스를 보호할 수 있습니다 |
| 배달 시간: | 15 일 |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 100000/month |
| 스텝 각: | 1.8 급 | 기어 비율: | 1:3.71~1:3729.5 |
|---|---|---|---|
| 기어 타입: | 행성 트렌스미션 | 전동기형: | 하이브리드 스테퍼 모터 |
| 단계: | 2개 단계 | 전압: | 5VDC~48VDC |
| 경향 / 단계: | 0.5A | 자동차 길이: | 78MM |
| 하이 라이트: | 3D 프린터 2 단계 스텝 모터,3D 프린터는 스텝 모터에 기어를 넣었습니다,35 밀리미터는 스텝 모터에 기어를 넣었습니다 |
||

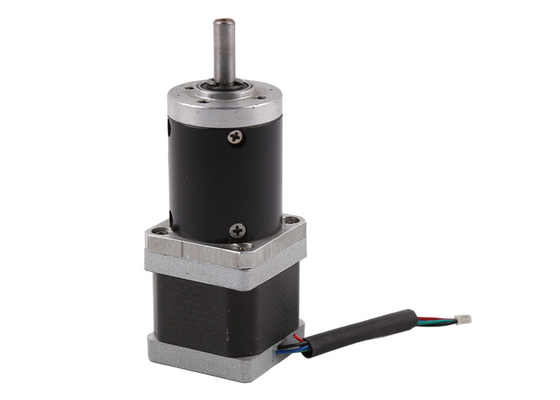

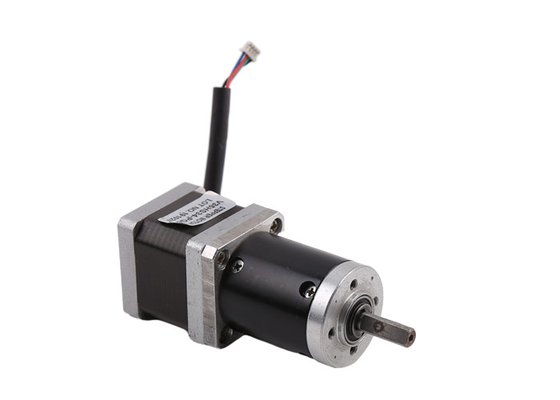

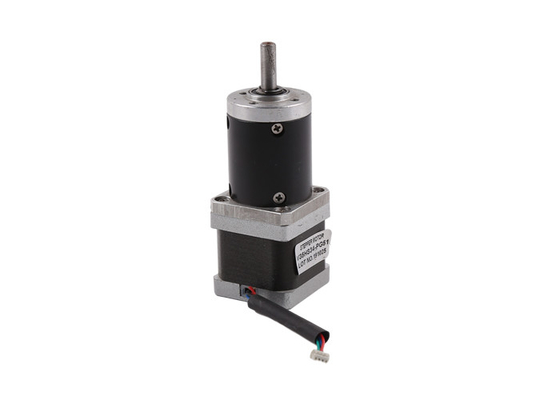

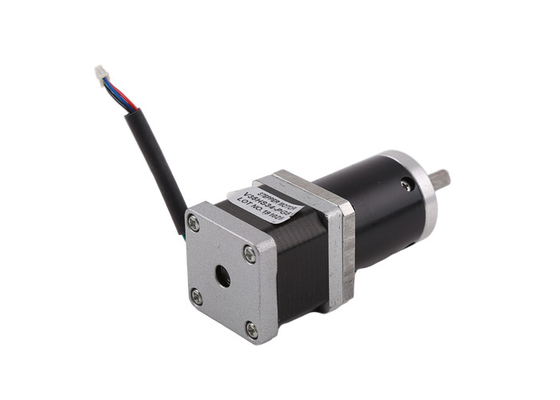

이것은 일련의 상품이 35 밀리미터 (NEMA14)로 케케묵은 하이브리드 스텝 모터와 실린더형 행성 트렌스미션을 모았다는 것 입니다.
다음과 같은 정보는 34 밀리미터의 길이에 더불어 모터에 대한 사례입니다. 실제로, 이 제품의 모터의 길이는 일반적으로 20~52mm의 더 레인지에 이용할 수 있고 특별한 길이가 또한 맞춤화될 수 있습니다. 일반적으로, 길이가 더 길수록, 모터의 토크가 더 큽니다.
게다가 모터의 스텝 각은 2개의 선택권을 가지고 있습니다 : 0.9 도와 1.8 도와 더 일반적으로 사용된 것은 1.8 도의 스텝 각입니다
감속 기어 박스에 관하여, 또한 많은 선택하기 위한 다른 속도 비율이 있습니다. 다른 속도 비율과 감속 기어 박스는 다음 설명에서 상세히 보여질 다른 기어 스테이지와 물론 다른 길이를 가지고 있습니다.
환원제의 다른 기어 스테이지 때문에, 토르크 전송의 효율이 또한 달라서 모터와 환원제를 선택할 때, 당신은 이러한 내용에 유의할 필요가 있습니다
이 시리즈의 감소율 선택 범위는 3.71부터 3729.5 까지이고 다른 효율 쇼가 뒤따릅니다 :
1개 단계 : 32.4 밀리미터 길이, 90% 효율
2개 단계 : 37.2 밀리미터 길이, 80% 효율
3개 단계 : 43.5 밀리미터 길이, 72% 효율
4개 단계 : 50.4 밀리미터 길이, 65% 효율
5개 단계 : 56.7 밀리미터 길이, 58% 효율
당신이 적당한 스텝 모터를 선택할 때, 당신은 처음으로 조립체 공간, 요구된 속도와 토크와 같은 주 요인을 고려할 필요가 있습니다. 모터의 이러한 지표가 충족될 수 있을 때, 당신은 예비적으로 모터를 형성하고, 그리고 나서 특별한 배출구 연결, 출력 축 형태와 다른 세부를 고려할 수 있습니다.
미안하지만, 당신의 선택을 밝히기 위해 다음과 같이 당신의 필요를 평가합니다
1. 구동 전압 & 주파수 (또는 회전 속도를 말하고, (펄스/초가) 미안하지만, 언급한 모터 회전 속도와 구동 주파수 사이의 그러한 관계가 있고 구동 주파수 스텝 각 / 6이 예를 위한 (RPM에서) 모터 속도, 1.8 도 스텝 각 모터, 2000pps 구동이고 모터 속도는 2000 *1.8/6=600RPM입니다,
물론, 기어 박스의 모터를 위해, 기어 박스의 최종 출력축의 속도는 위쪽에 모터와 감소율의 속도에 의해 나눠져야 합니다
2. 여기 위상의 소포체를 마비시키시오 그러면 이것은 드라이브 형식 중에서 선택과 관계가 있었습니다
3. 출력 축 (우리의 표준이 디타입 샤프트를 항상 샤프트로 밉니다, 이것이 사용자 요구에 따라 맞춤화될 수 있습니다)의 유형
4. 출력 축 위의 토크
5. 도선과 연결기의 길이는 타이핑합니다, 또한 모터가 표준 커넥터를 사용할 수 있습니다.
모터 매개변수 데이터 시트
| 전동기형 | 하이브리드 스테퍼 motor+planetary 기어박스 |
| 모델 | V35HS34-PG51 |
| 여기 모드 | 2-2 양극성 |
| 출력 축 | Φ6D5 |
| 기어박스 타입 | 행성 트렌스미션 |
| 단계 & 기어 비율 |
1개 단계 3.71 5.18 2개 단계 13.76 19.22 26.83 3개 단계 51.06 71.30 99.55 138.99 4개 단계 189.45 264.52 369.32 516.66 719.98 5개 단계 981.35 1370.2 1913.1 2671.1 3729.5 |
| 출력 토크 | 모터의 torque*gear ratio*gearbox 효율 |
| 전류 범위 | 0.2~1.2A/phase |
| 스텝 각 | 선택적인 0.9' /1.8' |
