제품 상세정보
원래 장소: 중국
브랜드 이름: Vic-Tech
인증: RoHS
모델 번호: SM25-048S-8118G
지불과 운송 용어
최소 주문 수량: 1Unit
가격: $4~$8/Unit
포장 세부 사항: 표본은 용지함으로 포장되고 대량 생산 제품이 표준 물결모양 통으로 포장됩니다.
배달 시간: 샘플 며칠 뒤에 10~20은 지불됩니다
지불 조건: 전신환, 페이팔, 신용 카드
공급 능력: 100000대 pc / 달
전동기형: |
기어박스와 PM 스텝 모터 |
모터 사이즈: |
25 밀리미터 |
스텝 각: |
7.5' /10 |
기어 비율: |
10:1 |
단계 번호: |
4개 단계 (6개 와이어) |
코일 저항: |
10Ω±7%(20C) |
전압: |
24V DC |
단계: |
4개 단계 |
전동기형: |
기어박스와 PM 스텝 모터 |
모터 사이즈: |
25 밀리미터 |
스텝 각: |
7.5' /10 |
기어 비율: |
10:1 |
단계 번호: |
4개 단계 (6개 와이어) |
코일 저항: |
10Ω±7%(20C) |
전압: |
24V DC |
단계: |
4개 단계 |

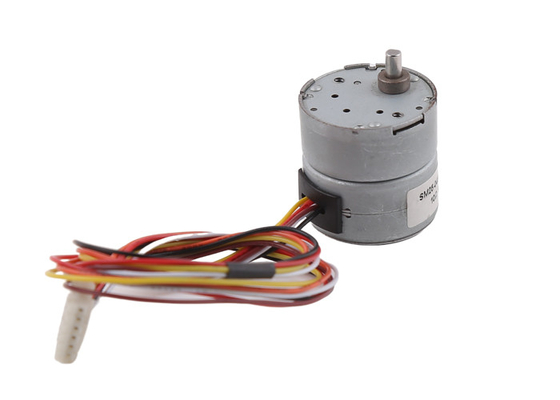

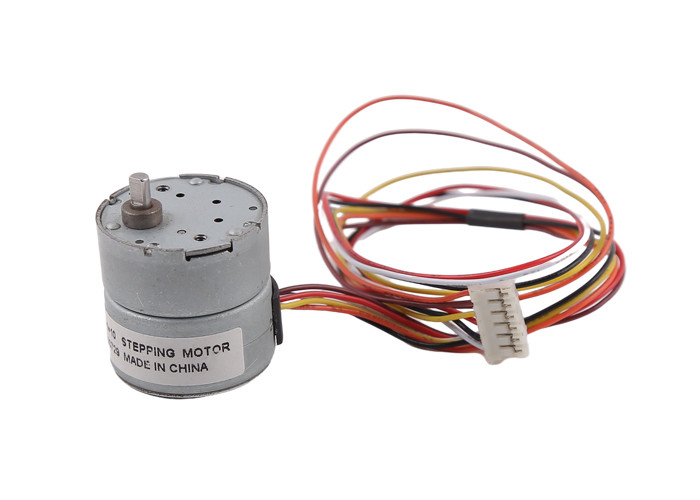

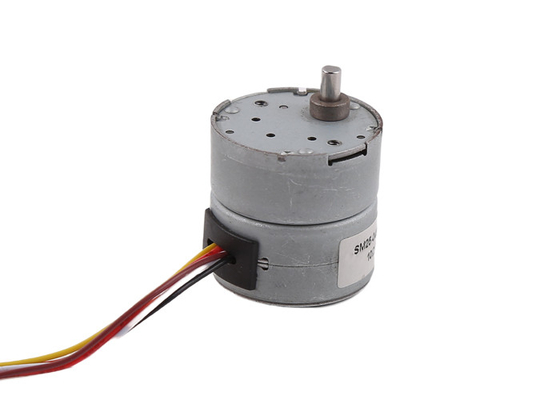

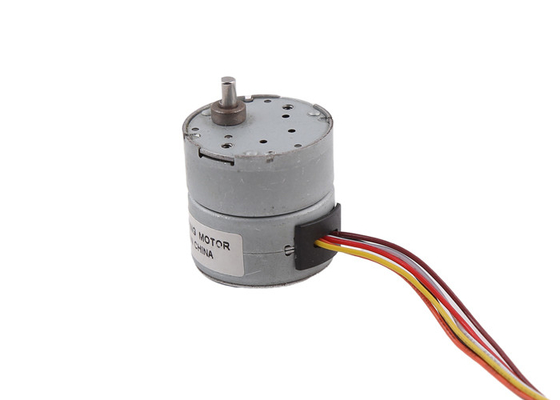

이것은 기어박스를 얹은 SM25-048S 영구 자석 모터입니다.
단일 모터의 스텝 각은 7.5 도이고 (기어박스 없이) 1 회전을 회전시키는데 48 단계가 걸립니다
이 자동차 기어 비율이 10시 1분이기 때문에, 우리는 당신이 선택하기 위한 다른 기어 비율을 가지고 있습니다.
그래서 스텝 각은 7.5 degrees/10이세요
| 전동기형 | 기어박스와 영구 자석 모터 |
| 자동차 지름 | 25 밀리미터 |
| 스텝 각 | 7.5' /10 |
| 아니오 단계적으로 시행하세요. | 4개 단계 |
| 코일 저항 | 10Ω±7%(20C) |
| 인입 토크 | 600 g*cm 민 (100 펄스/초) |
| 여자식 | 2-2 |
| 정격 전류 | 0.3A |
설계 도면 :
상품 표시부 :
1TESTING개의 조건
온도 / 습도
테스트 환경은 표준 온도 / 습도 조건 (20C±2C의 온도와 65%±5%의 습도) 여야 합니다.의견이 어떠한 의혹도 초래하지 않을 것이라면, 검사는 정상적 온도(5C~35C)와 정상적 습도(45%~85%)에 행해질 수 있습니다.
2차례 기초적 배치
리드 스크루는 수평선상임에 틀림없습니다. 그러나, 배치는 위에서 기술되는 것으로 반대합니다
서로에 의해 토론이후에 결정될 것입니다.
3 테스트중인 Cir 쿠투이트
특성은 다음과 같은 표준 cir 쿠투이트로 측정되어야 합니다.
기준 주행 IC :
* 정상 전압이 다음을 운전합니다 SLA7024M 산켄
스텝 모터는 정밀 제어를 위해 사용되고 넓게 의학 장비, 3D 프린터, 산업적 정밀 제어, 자동화 장비, 등에 쓰입니다.
스텝 모터는 정확한 어떠한 메커니즘 요구조건에서 사용될 수 있고 제어합니다고 회전 / 직선 이동.
스텝 모터는 피드 백 시스템 없이 클로즈-루프 부호기 /도 없이 정밀 제어에 도달할 수 있습니다, 또한 그들이 전기적인 브러시되어서 가지고 있지 않습니다. 그러므로 어떤 전자파 장애와 전기 스파크 쟁점이 없습니다. 몇몇의 경우에, 그들은 DC 브러시 motors/ 브러쉬리스 모터를 대체할 수 있습니다.
스텝 모터는 운전자로 통제하기 쉽고 이 특징이 정밀 제어의 분야에서 그것의 중요한 자리를 확립합니다.
1. 프로그램 가능한 성취할 수 있는 정밀 제어
2. 전자파 장애와 전기 스파크 없이
3. 작은 사이즈
4. 합리적인 가격
5. 저소음
6. 긴 서비스 라이프
