제품 상세정보
원래 장소: 중국
브랜드 이름: Vic-Tech
인증: RoHS
모델 번호: 20BY45-20G
지불과 운송 용어
최소 주문 수량: 1Unit
가격: $3.5~$7/Unit
포장 세부 사항: 표본은 용지함으로 포장되고 대량 생산 제품이 표준 물결모양 통으로 포장됩니다.
배달 시간: 샘플 며칠 뒤에 10~20은 지불됩니다
지불 조건: 전신환, 페이팔, 신용 카드
공급 능력: 100000대 pc / 달
전동기형: |
PM 스테퍼 motor+gearbox |
모터 사이즈: |
20 밀리미터 |
스텝 각: |
18' /gear 비율 |
기어 비율: |
488:1에 대한 10시 1분 |
저항: |
10Ω/phase |
운전 모드: |
양극성 |
전동기형: |
PM 스테퍼 motor+gearbox |
모터 사이즈: |
20 밀리미터 |
스텝 각: |
18' /gear 비율 |
기어 비율: |
488:1에 대한 10시 1분 |
저항: |
10Ω/phase |
운전 모드: |
양극성 |
기어박스와 다양한 기어 비율 20BY45-20G 20 밀리미터 18' 단계 각도 스텝 모터
기술 :
이것은 기어박스에 의해서 부착된 20 밀리미터 스텝 모터입니다.
한 개의 20 밀리미터 모터의 스텝 각은 18' /step입니다.
기어박스로, 모터의 스텝 각은 매우 작고 모터 토크가 상당히 올라갑니다. (기어 비율에 의존합니다)
고객은 그들의 고유 요구사항을 기반으로 다른 기어 비율을 선택하는 것을 자유롭게 합니다.
또한, 모터의 저항 / 케이블 길이 / 접속구의 형태와 같은 다른 매개 변수는 모두 주문형입니다.
모터 매개변수 :
| 모델 부정. | 20BY45-20G |
| 아니오 단계적으로 시행하세요. | 2개 단계 (양극성) |
| 정격 전압 | 5~8 Ｖ DC |
| 저항 | (조정할 수 있는) 10Ω/phase |
| 스텝 각 | 18' /gear 비율 |
| 출력 축 | 4 밀리미터 지름 D3.5 샤프트 |
기어박스 매개 변수 :
| 기어박스 수준 | 기어박스 길이 L1 (밀리미터) | 기어 비율 |
| 3/4 수준 | 16 | 10:1/12.5:1/25:1/31.25:1 |
| 5 수준 | 17.5 | 50:1/62.5:1/78.1 |
| 6 수준 | 19 | 100:1/125:1/156.25:1/195.3:1 |
| 7 수준 | 20.5 | 250:1/312.5:1/390.6:1/488:1 |
설계 도면 :

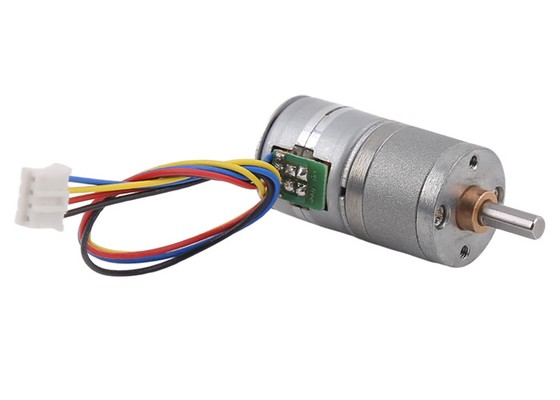

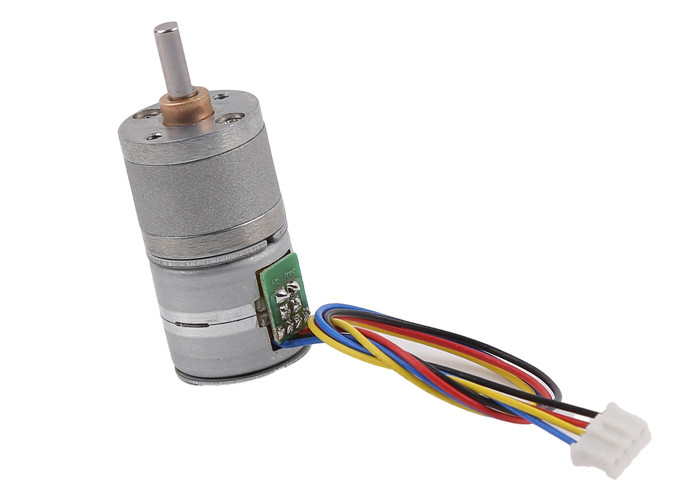

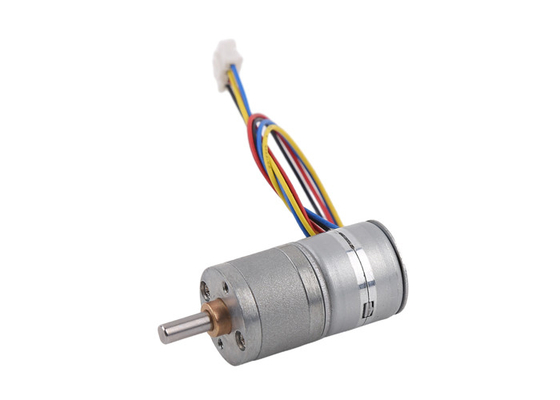

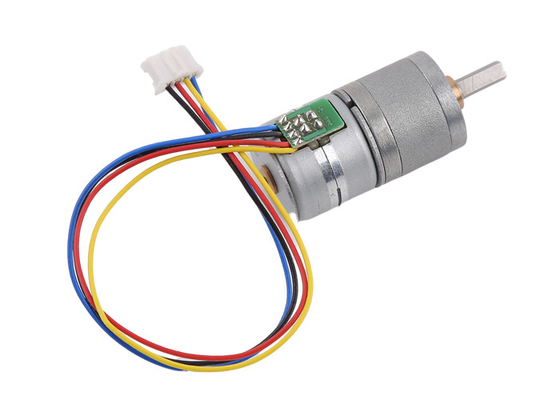

상품 표시부 :
스텝 모터의 애플리케이션 :
스텝 모터는 정밀 제어를 위해 사용되고 넓게 의학 장비, 3D 프린터, 산업적 정밀 제어, 자동화 장비, 등에 쓰입니다.
스텝 모터는 정확한 어떠한 메커니즘 요구조건에서 사용될 수 있고 제어합니다고 회전 / 직선 이동.
스텝 모터의 장점 :
스텝 모터는 피드 백 시스템 없이 클로즈-루프 부호기 /도 없이 정밀 제어에 도달할 수 있습니다, 또한 그들이 전기적인 브러시되어서 가지고 있지 않습니다. 그러므로 어떤 전자파 장애와 전기 스파크 쟁점이 없습니다. 몇몇의 경우에, 그들은 DC 브러시 motors/ 브러쉬리스 모터를 대체할 수 있습니다.
스텝 모터는 운전자로 통제하기 쉽고 이 특징이 정밀 제어의 분야에서 그것의 중요한 자리를 확립합니다.
1. 프로그램 가능한 성취할 수 있는 정밀 제어
2. 전자파 장애와 전기 스파크 없이
3. 작은 사이즈
4. 합리적인 가격
5. 저소음
6. 긴 서비스 라이프
스텝 모터는 넓게 모든 업계 중에 사용됩니다.
