| 원래 장소: | 중국 |
| 브랜드 이름: | Vic-Tech |
| 인증: | RoHS |
| 모델 번호: | 20BY45-20G |
| 최소 주문 수량: | 1Unit |
|---|---|
| 가격: | $3.5~$7/Unit |
| 포장 세부 사항: | 표본은 용지함으로 포장되고 대량 생산 제품이 표준 물결모양 통으로 포장됩니다. |
| 배달 시간: | 샘플 며칠 뒤에 10~20은 지불됩니다 |
| 지불 조건: | 전신환, 페이팔, 신용 카드 |
| 공급 능력: | 100000대 pc / 달 |
| 전동기형: | PM 스테퍼 motor+gearbox | 모터 사이즈: | 20 밀리미터 |
|---|---|---|---|
| 스텝 각: | 18' /gear 비율 | 기어 비율: | 488:1에 대한 10시 1분 |
| 저항: | 10Ω/phase | 운전 모드: | 양극성 |
| 하이 라이트: | 18' 스텝 각 스텝 모터,20 밀리미터 기어 스텝 모터,PM 기어 스텝 모터 |
||

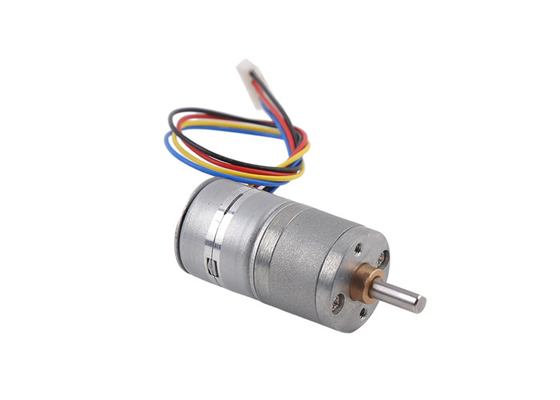

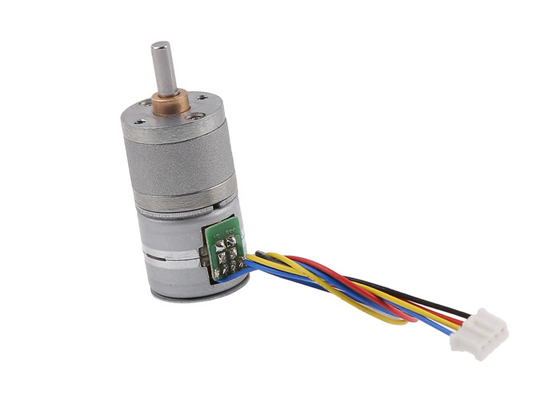

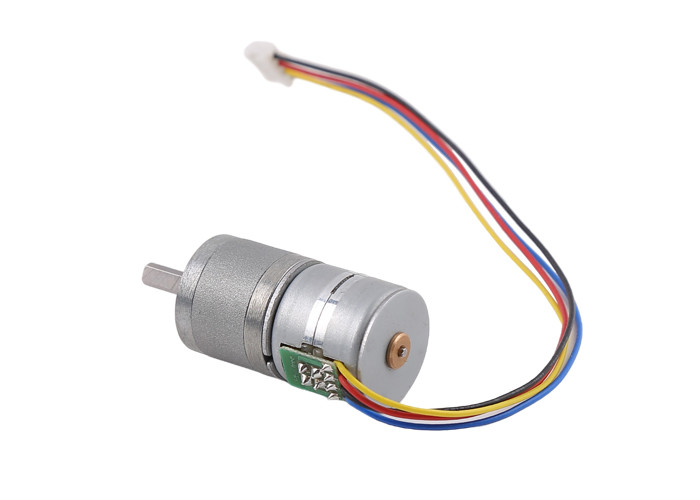

기어박스와 다양한 기어 비율 20 밀리미터 18' 단계 각도 스텝 모터
이것은 기어박스로 설비된 20 밀리미터 스텝 모터입니다.
한 개의 20 밀리미터 모터의 단계적 각은 18' /step입니다.
기어박스로, 모터의 스텝 각은 더 작고 모터의 토크가 매우 향상됩니다. (기어 비율에 따라서)
고객들은 그들의 고유 요구사항에 따라 다른 기어 비율을 선택할 수 있습니다.
모터 저항 / 케이블 길이 / 접속구의 형태, 출력 축 길이, 형상, 기타 등등과 같은 게다가, 다른 매개 변수는 맞춤화될 수 있습니다.
모터 시동 기어 : Ｍ 0.25 Z14 Ｌ 1.5, 샤프트의 상단부 면부터 자동차 끝 카버까지 높이는 3.8~4.2 입니다
출력 토크는 효율성의 증가한 모터 토오크와 감소율입니다. 효율은 기어 스테이지의 수와 관련됩니다. 참조는 다음과 같습니다 : 3/4 단계와 85%와 각각 부-순차단계는 0.9까지 증가합니다
| 모델 부정. | 20BY45-20G |
| 아니오 단계적으로 시행하세요. | 2개 단계 (양극성) |
| 정격 전압 | 5~8 Ｖ DC |
| 저항 | (조정할 수 있는) 10Ω±10%/phase |
| 스텝 각 | 18' /gear 비율 |
| 여자식 | 2-2 단계 |
| 출력 축 | 4 밀리미터 지름 D3.5 샤프트 |
| 토크를 빼내세요 | 150mNm(800Hz) |
| (자극 없이) 셀프-로케이팅 토크 | 50mNm 레프 |
| 홀딩 토크 | ≥250mNm |
기어박스 매개 변수 :
| 기어박스 수준 | 기어박스 길이 L1 (밀리미터) | 기어 비율 |
| 3/4 수준 | 16 | 10:1/12.5:1/25:1/31.25:1 |
| 5 수준 | 17.5 | 50:1/62.5:1/78.1 |
| 6 수준 | 19 | 100:1/125:1/156.25:1/195.3:1 |
| 7 수준 | 20.5 | 250:1/312.5:1/390.6:1/488:1 |
설계 도면 :
상품 표시부 :
스텝 모터는 정밀 제어를 위해 사용되고 넓게 의학 장비, 3D 프린터, 산업적 정밀 제어, 자동화 장비, 등에 쓰입니다.
스텝 모터는 정확한 어떠한 메커니즘 요구조건에서 사용될 수 있고 제어합니다고 회전 / 직선 이동.
스텝 모터는 피드 백 시스템 없이 클로즈-루프 부호기 /도 없이 정밀 제어에 도달할 수 있습니다, 또한 그들이 전기적인 브러시되어서 가지고 있지 않습니다. 그러므로 어떤 전자파 장애와 전기 스파크 쟁점이 없습니다. 몇몇의 경우에, 그들은 DC 브러시 motors/ 브러쉬리스 모터를 대체할 수 있습니다.
스텝 모터는 운전자로 통제하기 쉽고 이 특징이 정밀 제어의 분야에서 그것의 중요한 자리를 확립합니다.
1. 프로그램 가능한 성취할 수 있는 정밀 제어
2. 전자파 장애와 전기 스파크 없이
3. 작은 사이즈
4. 합리적인 가격
5. 저소음
6. 긴 서비스 라이프
스텝 모터는 넓게 모든 업계 중에 사용됩니다.
샘플은 거품 스폰지 내피지 박스로 포장됩니다.
대량 생산을 위해, 제품은 페이퍼 통에서 싸여집니다.
바다 선적 (대량 생산)을 위해, 통은 팔레트에 싸여집니다.
출하 시간 :
지나서 명시된 (DHL/ UPS/ Fedex/ TNT) : 5~12 일
4PX까지 급행열차를 타세요 : 10~20 일
바다 선적 : 40~60 일 (다른 국가에 의존합니다)
1 : 제조사 또는 무역업자입니까?
우리는 제조사입니다. 우리는 모터 우리 스스로를 제조합니다.
2 : 당신의 공장이 어디에 있습니까? 우리는 당신의 공장을 방문할 수 있습니까?
우리의 공장은 창주, 치안스에 위치합니다. 당신이 바라면 우리를 방문하여 주세요.
3 : 당신은 주문 제작된 샘플 / 무료샘플을 제공합니까?
우리는 샘플을 특화하지만, 추가적 맞춤화 비용을 필요로 할 수 있습니다.
아니오, 우리는 무료샘플을 제공하지 않습니다.
4 : 샘플을 위한 생산 소요 시간이 무엇입니까?
스톡 샘플을 위해, 배달 시간은 3 일입니다.
주식에 없는 샘플을 위해, 생산 소요 시간은 15 일에 대한 것입니다.
주문 제작된 샘플을 위해, 생산 소요 시간은 약 25일에서 30 일 있습니다.
5 : 당신이 어떠한 주문 제작된 서비스를 제공합니까?
우리는 20 이상년의 경험과 개발 팀을 있습니다.
우리는 다양한 모터 구성부품을 위한 관세 사무를 제공합니다.
슬라이더의 디자인으로부터 스크루와 모터의 기어 박스를 이끄세요.
케이블 길이, 접속구의 형태와 FPC 디자인.
6 : 우리가 신제품을 개발하고 싶으면, 우리는 NDA 계약을 맺을 수 있습니까?
예, 우리는 NDA 계약을 맺고 고객 기밀유지를 보호할 수 있습니다.
만약 당신이 개발하기 위해 새로운 프로젝트를 가지고 있다면, 우리와 연락하여 주세요.
