제품 상세정보
원래 장소: 중국
브랜드 이름: Vic-Tech
인증: RoHS
모델 번호: 20BY45-20G WX
지불과 운송 용어
최소 주문 수량: 1Unit
가격: $3.5~$7/Unit
포장 세부 사항: 표본은 용지함으로 포장되고 대량 생산 제품이 표준 물결모양 통으로 포장됩니다.
배달 시간: 샘플 며칠 뒤에 10~20은 지불됩니다
지불 조건: 전신환, 페이팔, 신용 카드
공급 능력: 100000대 pc / 달
전동기형: |
PM 스테퍼 motor+gearbox |
모터 사이즈: |
20 밀리미터 |
스텝 각: |
18' |
기어 비율: |
1:10~1:488.3 |
저항: |
13Ω/phase |
운전 모드: |
양극성 |
경향 / 단계: |
0.2A |
단계: |
2개 단계 |
정격 전압: |
5V~8V |
모터 길이: |
25mm~39.5mm (기어 감속비에 의해 결정됩니다) |
전동기형: |
PM 스테퍼 motor+gearbox |
모터 사이즈: |
20 밀리미터 |
스텝 각: |
18' |
기어 비율: |
1:10~1:488.3 |
저항: |
13Ω/phase |
운전 모드: |
양극성 |
경향 / 단계: |
0.2A |
단계: |
2개 단계 |
정격 전압: |
5V~8V |
모터 길이: |
25mm~39.5mm (기어 감속비에 의해 결정됩니다) |

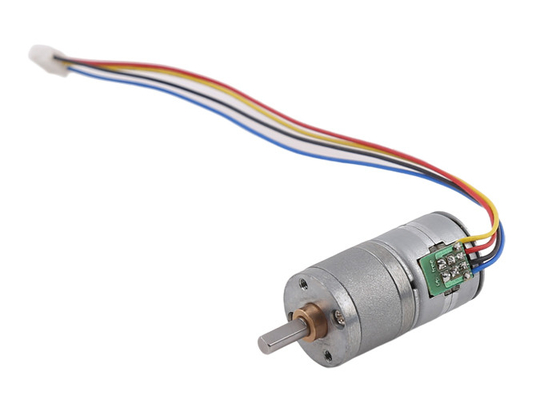

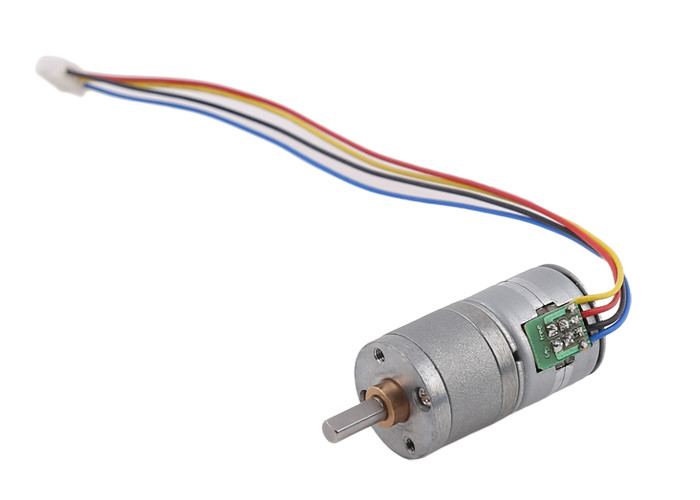

기어박스와 둥근 기어 스텝 모터 20 밀리미터 극소 기어 스테핑 모터 2 단계 4 와이어 작은 기어 스텝 모터
기술 :
SM20-020L-GEAR 모터 20 밀리미터 스텝 모터는 20 밀리미터와 정밀 금속 기어박스의 외경과 소형 스텝 모터로 구성됩니다. 감속 비율은 고객의 요구에 따라 맞춤화될 수 있습니다.
이 이미지의 감속 비율은 1:195.3입니다, 이 일련의 스텝 모터 감속 비율이 다음을 가지고 있습니다 :1:10 1:12.5 1:25 1:31.25 1:50 1:62.5 1:78.1 1:100 1:125 1:156.25 1:195.3 1:250 1:312.5 1:390.6 1:488.3
모터의 기초적 단계적 각도는 랩마다 20 단계인 18 도입니다. 결합된 채 감소 톱니바퀴 통의 감속 효과와 함께, 마지막 모터의 회전 각 분해능은 0.05~6 도에 도달할 수 있습니다.
고객은 다른 토르크속도 요구조건에 따라 속도 감소율을 선택할 수 있고 동시에, 스텝 모터의 적절한 구동 주파수가 결정을 내린 속도와 토크를 달성할 수 있습니다.
모터 매개변수 :
| 모델 부정. | 20BY45-20G |
| 아니오 단계적으로 시행하세요. | 2개 단계 (양극성) |
| 정격 전압 | 5~8 Ｖ DC |
| 저항 | (조정할 수 있는) 13Ω/phase |
| 스텝 각 | 18' /gear 비율 |
| 기어 감속비 | 1:20 |
| 출력 축 | 4 밀리미터 지름 D3.5 샤프트 |
| 홀딩 토크 | ≥8.33mN.m |
| 토크를 빼내세요 | ≥2.5mN.m (800HZ) |
기어박스 매개 변수 :
설계 도면 :

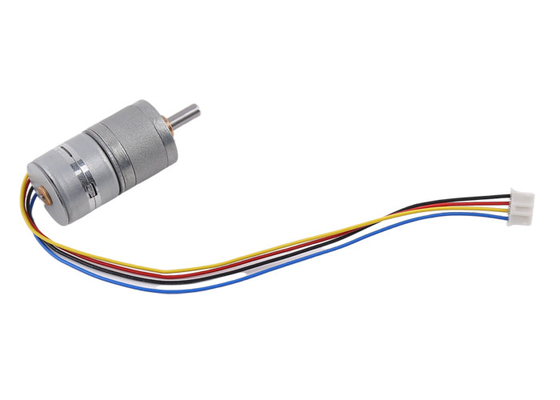

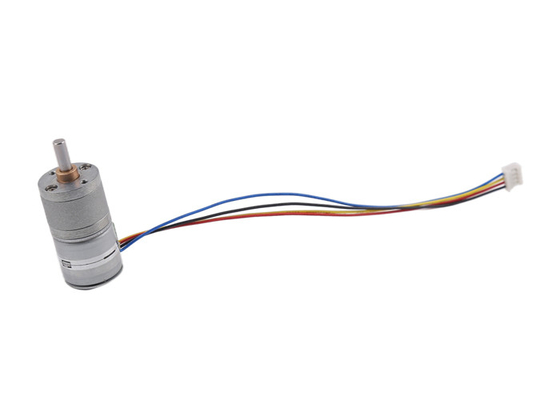

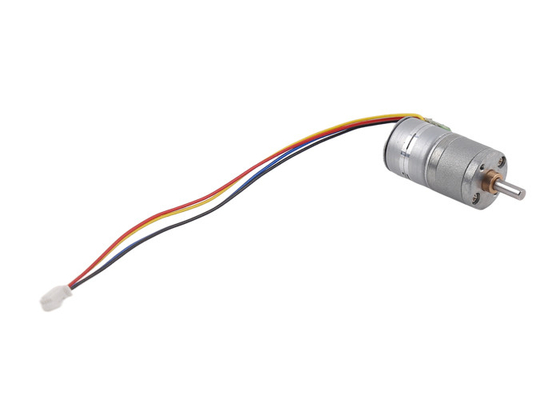

상품 표시부 :
스텝 모터의 애플리케이션 :
스텝 모터는 정밀 제어를 위해 사용되고 넓게 의학 장비, 3D 프린터, 산업적 정밀 제어, 자동화 장비, 등에 쓰입니다.
스텝 모터는 정확한 어떠한 메커니즘 요구조건에서 사용될 수 있고 제어합니다고 회전 / 직선 이동.
스텝 모터의 장점 :
스텝 모터는 피드 백 시스템 없이 클로즈-루프 부호기 /도 없이 정밀 제어에 도달할 수 있습니다, 또한 그들이 전기적인 브러시되어서 가지고 있지 않습니다. 그러므로 어떤 전자파 장애와 전기 스파크 쟁점이 없습니다. 몇몇의 경우에, 그들은 DC 브러시 motors/ 브러쉬리스 모터를 대체할 수 있습니다.
스텝 모터는 운전자로 통제하기 쉽고 이 특징이 정밀 제어의 분야에서 그것의 중요한 자리를 확립합니다.
1. 프로그램 가능한 성취할 수 있는 정밀 제어
2. 전자파 장애와 전기 스파크 없이
3. 작은 사이즈
4. 합리적인 가격
5. 저소음
6. 긴 서비스 라이프
스텝 모터는 넓게 모든 업계 중에 사용됩니다.
