| 원래 장소: | 중국 |
| 브랜드 이름: | Vic-Tech |
| 인증: | RoHS |
| 모델 번호: | SM15-816G |
| 최소 주문 수량: | 1Unit |
|---|---|
| 가격: | $3.5~$7/Unit |
| 포장 세부 사항: | 표본은 용지함으로 포장되고 대량 생산 제품이 표준 물결모양 통으로 포장됩니다. |
| 배달 시간: | 샘플 며칠 뒤에 10~20은 지불됩니다 |
| 지불 조건: | 전신환, 페이팔, 신용 카드 |
| 공급 능력: | 100000대 pc / 달 |
| 전동기형: | PM 스테퍼 motor+ 기어박스 | 모터 사이즈: | 15 밀리미터 지름 |
|---|---|---|---|
| 스텝 각: | 18' / 기어 비율 | 저항: | 10Ω/31Ω |
| 기어 비율: | 1000:1에 대한 2시 1분 | 출력 축: | Ｄ shaft/ 리드 스크류 샤프트 |
| 하이 라이트: | 5V 이원적 샤프트 스텝 모터,스텝 모터 리드 스크루,5v 감속 DC 모터 |
||
기어박스와 SM15-816G 5V 리드 스크루 Ｄ 샤프트 18 도 스텝 각 스텝 모터
기술 :
이것은 10*12mm 기어박스에 의해서 부착된 15개 모터입니다.
우리는 당신이 선택하기 위한 다른 기어 비율을 가지고 있고 고객의 속도와 토크 요구사항에 의존합니다.
출력 속도가 더 천천히 있고 출력 토크가 더 큽니다.
우리는 또한 출력 축의 2 다른 유형을 갖 :
M3 리드 스크류 샤프트와 Ｄ 샤프트.
Ｄ 샤프트를 위해, 정규 크기는 Ｄ 잘린 2.5 밀리미터와 3 밀리미터 지름입니다, 키가 10 밀리미터입니다.
M3 리드 스크류 샤프트를 위해, 그것은 M3*P0.5 표준 리드 스크루입니다.
만약 당신이 리드 스크루 길이를 특화하고 싶으면, 우리가 또한 그것을 할 수 있지만, 그러나 그것이 추가 특화 요금을 요구합니다.
모터 매개변수 :
| 전동기형 | Pm 스텝 모터 +gearbox |
| 자동차 지름 | 10 밀리미터 |
| 스텝 각 | 18' /gear 비율 |
| 출력 축 | 스크루 / Ｄ 샤프트를 이끄세요 |
| 정격 전압 | 3.3V ~ 5V DC |
| 코일 저항 | 10Ω / 31Ω |
| 위상 번호 | 2 phases/4 와이어 |
기어박스 매개 변수 :
| 기어 비율 | 2:1 | 5:1 | 10:1 | 15:1 | 20:1 | 30:1 | 36:1 | 50:1 | 63:1 | 67:1 | 89:1 | 100:1 |
| 정확한 비율 | 2.002 | 4.995 | 9.677 | 14.754 | 20.501 | 29.120 | 36.122 | 51.103 | 63.071 | 66.801 | 89.227 | 99.002 |
| 톱니 갯수 | 23 | 20 | 13 | 18 | 15 | 12 | 20 | 20 | 14 | 17 | 14 | 13 |
| 기어 레벨 | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
| 효율 | 80% | 80% | 80% | 72% | 72% | 72% | 65% | 65% | 65% | 65% | 65% | 65% |
|
|
||||||||||||
| 기어 비율 | 110:1 | 150:1 | 172:1 | 210:1 | 250:1 | 275:1 | 298:1 | 380:1 | 420:1 | 500:1 | 600:1 | 1000:1 |
| 정확한 비율 | 110.407 | 150.948 | 171.883 | 210.591 | 250.111 | 274.403 | 297.924 | 387.689 | 421.296 | 506.155 | 599.394 | 986.406 |
| 톱니 갯수 | 12 | 18 | 13 | 12 | 13 | 12 | 12 | 12 | 12 | 18 | 16 | 12 |
| 기어 레벨 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 |
| 효율 | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 47% | 47% | 47% |
설계 도면 :

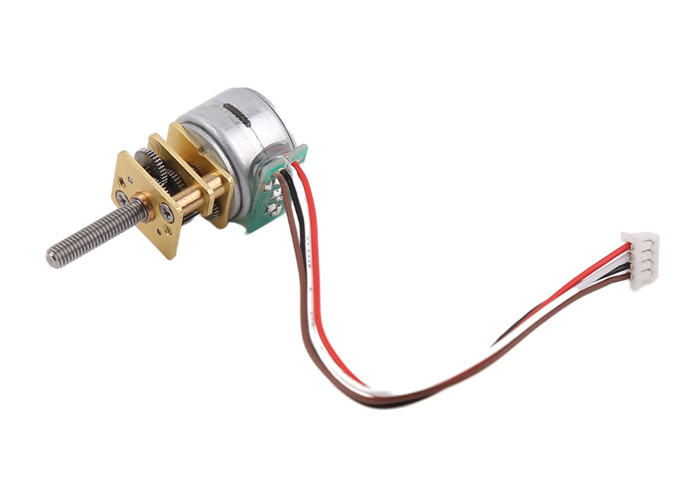

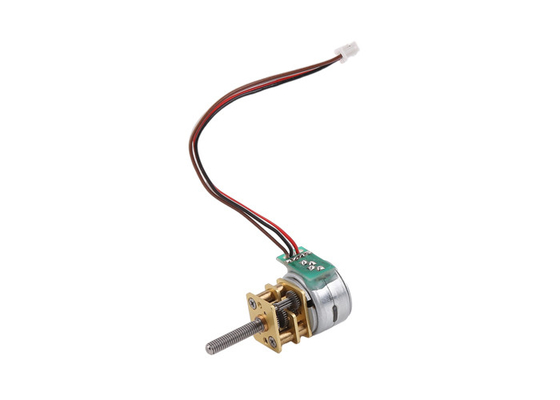

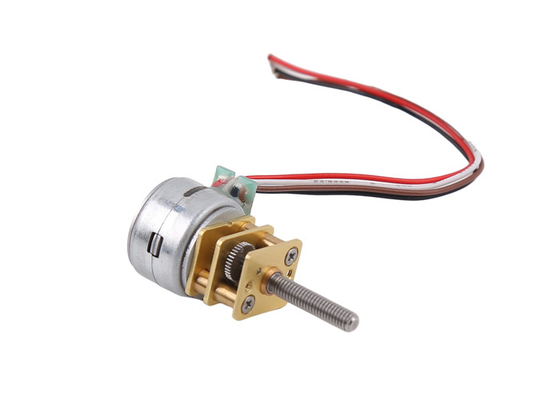

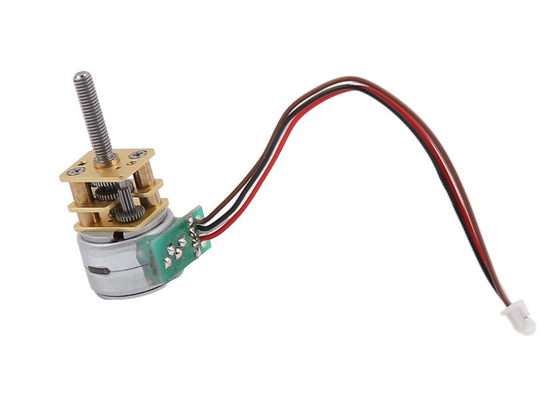

상품 표시부 :
스텝 모터의 애플리케이션 :
스텝 모터는 정밀 제어를 위해 사용되고 넓게 의학 장비, 3D 프린터, 산업적 정밀 제어, 자동화 장비, 등에 쓰입니다.
스텝 모터는 정확한 어떠한 메커니즘 요구조건에서 사용될 수 있고 제어합니다고 회전 / 직선 이동.
스텝 모터의 장점 :
스텝 모터는 피드 백 시스템 없이 클로즈-루프 부호기 /도 없이 정밀 제어에 도달할 수 있습니다, 또한 그들이 전기적인 브러시되어서 가지고 있지 않습니다. 그러므로 어떤 전자파 장애와 전기 스파크 쟁점이 없습니다. 몇몇의 경우에, 그들은 DC 브러시 motors/ 브러쉬리스 모터를 대체할 수 있습니다.
스텝 모터는 운전자로 통제하기 쉽고 이 특징이 정밀 제어의 분야에서 그것의 중요한 자리를 확립합니다.
1. 프로그램 가능한 성취할 수 있는 정밀 제어
2. 전자파 장애와 전기 스파크 없이
3. 작은 사이즈
4. 합리적인 가격
5. 저소음
6. 긴 서비스 라이프
스텝 모터는 넓게 모든 업계 중에 사용됩니다.
패키징과 배송 정보 :
샘플은 거품 스폰지 내피지 박스로 포장됩니다.
대량 생산을 위해, 제품은 페이퍼 통에서 싸여집니다.
바다 선적 (대량 생산)을 위해, 통은 팔레트에 싸여집니다.
출하 시간 :
지나서 명시된 (DHL/ UPS/ Fedex/ TNT) : 5~12 일
4PX까지 급행열차를 타세요 : 10~20 일
바다 선적 : 40~60 일 (다른 국가에 의존합니다)
FAQ :
질문 1 : 제조사 또는 무역업자입니까?
우리는 제조사입니다. 우리는 모터 우리 스스로를 생산합니다.
질문 2 : 당신의 공장이 어디에 있습니까? 우리는 당신의 공장을 방문할 수 있습니까?
우리의 공장은 창주 시에 위치합니다. 당신이 원하면 우리를 방문하여 주세요.
질문 3 : 당신은 주문 제작된 samples/ 무료샘플을 제공합니까?
우리는 샘플에 특화를 할 수 있고 그것이 맞춤화 비용의 덤으로 비용이 듭니다.
아니오, 우리는 무료샘플을 보내지 않습니다.
질문 4 : 샘플 위의 생산 소요 시간이 무엇입니까?
주식에서 샘플을 위해, 생산 소요 시간은 3 일 내에 포함됩니다.
전혀 주식에서 샘플을 위해, 생산 소요 시간은 15 일에 대한 것입니다.
주문 제작된 샘플을 위해, 생산 소요 시간은 약 25일에서 30 일 있습니다.
질문 5 : 당신이 어떠한 특화 서비스를 제공합니까?
우리는 20년 이상 경험을 위한 발전하는 팀을 있습니다.
우리는 모든 종류의 모터의 성분에 특화 서비스를 제공합니다.
모터의 슬라이더, 리드 스크루, 기어박스 디자인으로부터.
케이블 길이와 접속구의 형태와 FPC 디자인에.
질문 6 : 우리는 신제품을 개발하고 싶으면 NDA 계약을 맺을 수 있습니까?
예, 우리는 NDA 계약을 맺고 당신의 기밀성을 보호할 수 있습니다.
당신이 개발하기 위한 새로운 프로젝트를 가지고 있다면 우리와 연락하여 주세요.
