| 원래 장소: | 중국 |
| 브랜드 이름: | Vic-Tech |
| 인증: | RoHS |
| 모델 번호: | VSM10-816G |
| 최소 주문 수량: | 1Unit |
|---|---|
| 가격: | $3.5~$7/Unit |
| 포장 세부 사항: | 표본은 용지함으로 포장되고 대량 생산 제품이 표준 물결모양 통으로 포장됩니다. |
| 배달 시간: | 샘플 며칠 뒤에 10~20은 지불됩니다 |
| 지불 조건: | 전신환, 페이팔, 신용 카드 |
| 공급 능력: | 100000대 pc / 달 |
| 전동기형: | PM 스테퍼 motor+ 기어박스 | 모터 사이즈: | 10 밀리미터 지름 |
|---|---|---|---|
| 스텝 각: | 18' /gear 비율 | 기어박스 타입: | 10*12 기어박스 |
| 접속구의 형태: | FPC/4 핀 연결기 | 출력 축: | Ｄ shaft/ 리드 스크류 샤프트 |
| 하이 라이트: | 2 단계 스텝 모터,Ｄ 샤프트 PM 스텝 모터,10 밀리미터 PM 스텝 모터 |
||
선택적 기어 비율 10*12 기어박스 10 밀리미터 영구 자석 VSM10-816G 스텝 모터
기술 :
VSM10-816G는 10*12 밀리미터 기어박스에 의해서 부착된 10 밀리미터 영구 자석 스텝 모터입니다.
우리가 (2시 1분에서부터 1000:1까지) 선택을 위해 다른 기어 비율을 가지고 있다고, 고객들은 그들의 속도 / 토크 요구사항을 기반으로 기어 비율을 선택할 수 있습니다.

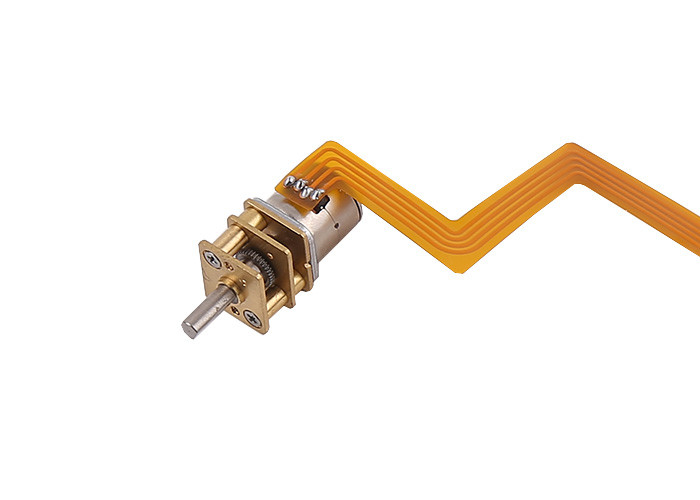

접속구의 형태에 대해 그림에 그것은 FPC입니다.
우리는 또한 PCB+4 wires+ 연결기로 만들 수 있고 1 mm/1.25mm/1.5mm/2mm/2.5mm 피치와 기타와 같은 연결기의 다른 피치를 가지고 있습니다.
가장 일반적으로 우리를 위해 사용된 연결기는 51021-0400 (1.25mm 피치 연결기) 입니다
모터 매개변수 :
| 모델 부정. | VSM10-816G |
| 스텝 각 | 18' /gear 비율 |
| 출력 축 | Ｄ shaft/M3 리드 스크류 샤프트 |
| 접속구의 형태 | FPC/4 핀 연결기 |
| 아니오 단계적으로 시행하세요. | 2개 단계 |
| 전동기형 | 양극성 |
| 코일 저항 | 20Ω/40Ω |
| 정격 전압 | 3.3~5V DC |
기어박스 매개 변수 :
| 기어 비율 | 2:1 | 5:1 | 10:1 | 15:1 | 20:1 | 30:1 | 36:1 | 50:1 | 63:1 | 67:1 | 89:1 | 100:1 |
| 정확한 비율 | 2.002 | 4.995 | 9.677 | 14.754 | 20.501 | 29.120 | 36.122 | 51.103 | 63.071 | 66.801 | 89.227 | 99.002 |
| 톱니 갯수 | 23 | 20 | 13 | 18 | 15 | 12 | 20 | 20 | 14 | 17 | 14 | 13 |
| 기어 레벨 | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
| 효율 | 80% | 80% | 80% | 72% | 72% | 72% | 65% | 65% | 65% | 65% | 65% | 65% |
| 기어 비율 | 110:1 | 150:1 | 172:1 | 210:1 | 250:1 | 275:1 | 298:1 | 380:1 | 420:1 | 500:1 | 600:1 | 1000:1 |
| 정확한 비율 | 110.407 | 150.948 | 171.883 | 210.591 | 250.111 | 274.403 | 297.924 | 387.689 | 421.296 | 506.155 | 599.394 | 986.406 |
| 톱니 갯수 | 12 | 18 | 13 | 12 | 13 | 12 | 12 | 12 | 12 | 18 | 16 | 12 |
| 기어 레벨 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 |
| 효율 | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 47% | 47% | 47% |
설계 도면 :

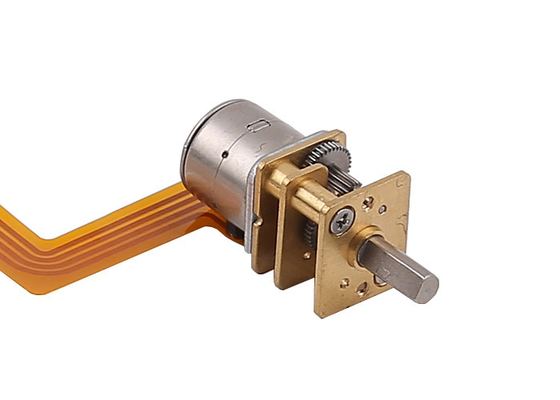

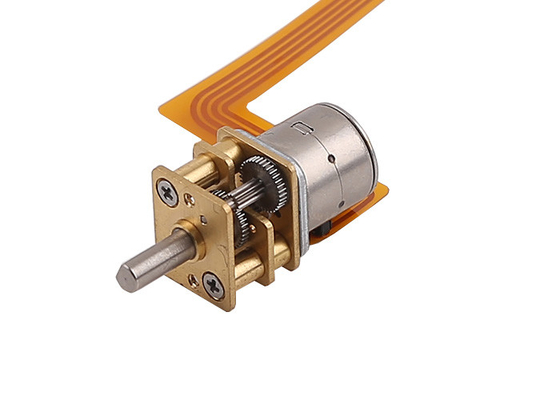

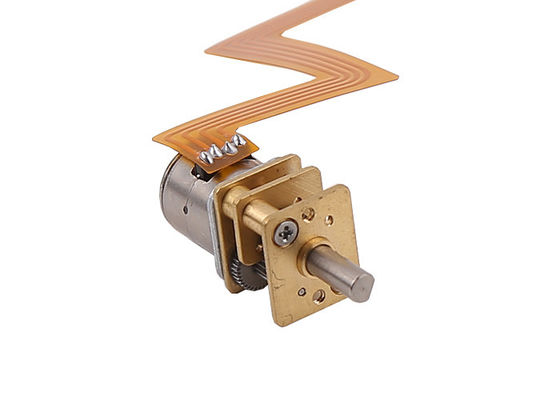

상품 표시부 :
스텝 모터의 애플리케이션 :
스텝 모터는 정밀 제어를 위해 사용되고 넓게 의학 장비, 3D 프린터, 산업적 정밀 제어, 자동화 장비, 등에 쓰입니다.
스텝 모터는 정확한 어떠한 메커니즘 요구조건에서 사용될 수 있고 제어합니다고 회전 / 직선 이동.
스텝 모터의 장점 :
스텝 모터는 피드 백 시스템 없이 클로즈-루프 부호기 /도 없이 정밀 제어에 도달할 수 있습니다, 또한 그들이 전기적인 브러시되어서 가지고 있지 않습니다. 그러므로 어떤 전자파 장애와 전기 스파크 쟁점이 없습니다. 몇몇의 경우에, 그들은 DC 브러시 motors/ 브러쉬리스 모터를 대체할 수 있습니다.
스텝 모터는 운전자로 통제하기 쉽고 이 특징이 정밀 제어의 분야에서 그것의 중요한 자리를 확립합니다.
1. 프로그램 가능한 성취할 수 있는 정밀 제어
2. 전자파 장애와 전기 스파크 없이
3. 작은 사이즈
4. 합리적인 가격
5. 저소음
6. 긴 서비스 라이프
스텝 모터는 넓게 모든 업계 중에 사용됩니다.
