| 원래 장소: | 중국 |
| 브랜드 이름: | V-motor |
| 인증: | RoHS |
| 모델 번호: | SM10-1812-118G-8D |
| 최소 주문 수량: | 1대 pc |
|---|---|
| 가격: | US$2.7~7 |
| 포장 세부 사항: | 샘플은 작은 통과 진주로 만드는 면에서 패키징되고 벌크 제품이 물집 상자에 있고 통이 그리고 필요할 때, 팔레트를 사용합니다 (양이 클 때). |
| 배달 시간: | 15 일 |
| 지불 조건: | 전신환, L/C (신용장) |
| 공급 능력: | 100000/month |
| 타입: | 영구 자석은 스텝 모터에 기어를 넣었습니다 | 경향 / 단계: | 0.3A |
|---|---|---|---|
| 스텝 각: | 18 도 | 정격 전압: | 3.3V~5V |
| 기어 비율: | 21~1030:1 | 단계: | 2개 단계 |
| 중량: | 0.01 킬로그램 | 샤프트: | 주문형입니다 |
| 하이 라이트: | 로에스 극소 웜 기어 들 모우터,극소 웜 기어 들 모우터 10 밀리미터,극소 금속 기어모터 |
||
10 밀리미터 작은 금속 공개된 웜 기어 들 모우터 2 단계 마이크로는 교정용 계기를 위해 스텝 모터에 기어를 넣었습니다
1812 웜 기어박스에 의해서 부착된 10 밀리미터 스텝 모터
이 모터는 10 밀리미터의 지름과 기어드 모터이고, 워엄 기어 박스와 일치됩니다. 기어 박스는 특정 경우를 위한 설치 조건을 위해 적당한 90의' 직각 출력을 가지고 있습니다.
모터의 스텝 각은 혁명마다 18 도 즉, 20 단계입니다. 기어 박스로, 마지막 모터각 결의안은 0.018~0.9 도에 도달할 수 있으며, 그것이 정밀 제어를 요구하는 다양한 장소에서 사용될 수 있습니다.
선택 가능한 속도 비율이 1:21 1:42 1:118 1:236 1:302 1:399 1:515 1:603 1:798 1:1030입니다, 다른 속도 비율이 다른 마지막 토크와 속도를 생산할 것이라고, 고객들은 다른 토크와 속도 요구사항에 따라 선택할 수 있습니다. 특별한 속도 비율은 맞춤화되고 필요한 경우, 논의하기 위해 우리에 연락할 수 있습니다.
모터를 선택할 때, 그 요구를 만족시키는 동안 포괄적으로 속도와 토크를 고려하는 것은 필요합니다. 스텝 모터의 구동 주파수는 모터의 속도를 결정하고 기어박스의 감소율이 마지막 출력 샤프트 속도를 결정합니다.
고객들이 모터를 선택할 수 있도록 도와 주기 위한 짧은 대답 방식이 여기 있습니다. 출력 샤프트 속도 N(rpm)=(PPS*18/6/i). 예를 들면, 118의 속도 비율과 기어박스는 선택되고, 모터가 800pps에 운전되고, 마지막 출력 샤프트 속도가 N=800*18/6/118=20.33입니다
모터 출력은 와이어를 연결시킬 수 있습니다, 벌거벗은 핀, 기타 등등인 FPC가 고객 욕구에 따라 맞춤화될 수 있습니다
특별한 중요한 암시
웜 기어 조립체의 사용에 기인하게, 전체 모터가 소형 구조를 가지지만, 그러나 이 구조의 효율성이 상대적으로 낮아서 그것을 선택할 때 특별한 관심은 지불되어야 합니다.
SM10mm-1812 웜 기어박스 스테퍼 주요 인자 :
| 상품 이름 | 10 밀리미터 웜은 스텝 모터에 기어를 넣었습니다 |
| 모델 | SM10-1812-118G-8D |
| RE SISTENCE | 40Ω±7% (선택적 20 15 10 오옴) |
| 작동 온도 범위 | - 0~+55 Ｃ |
| 기어 비율 | 21~1030 |
| OEM과 ODM 서비스 | 이용 가능합니다 |
| 효율 | 10~20% |
| 속도 범위 | 샤프트(0~150rpm) 바깥쪽의 모터(0~3000RPM) |
그림 바깥쪽의 SM10-1812 웜 기어 스텝 모터 :
SM10-1812 웜 기어 스테퍼 토크 곡선 :
많은 속도 옵션이 있기 때문에, 출력 토크는 모터의 토크 속도 비율 효율성일 수 있고 특정 상황이 실제 샘플을 시험한 후 일반적으로 결정될 것입니다. 다음은 참조로서 SM15 스텝 모터의 토크 곡선입니다.

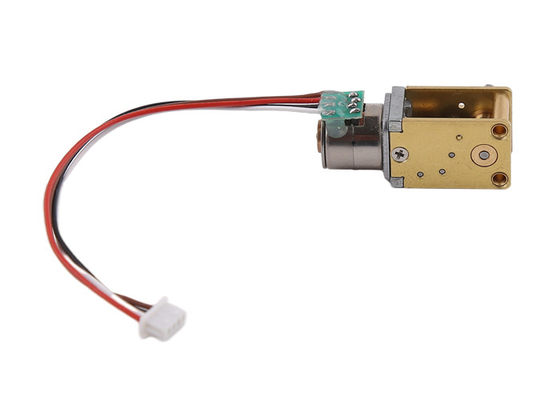

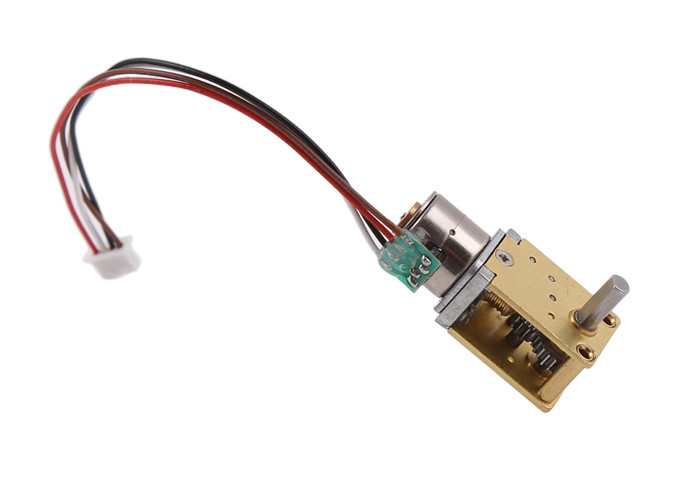

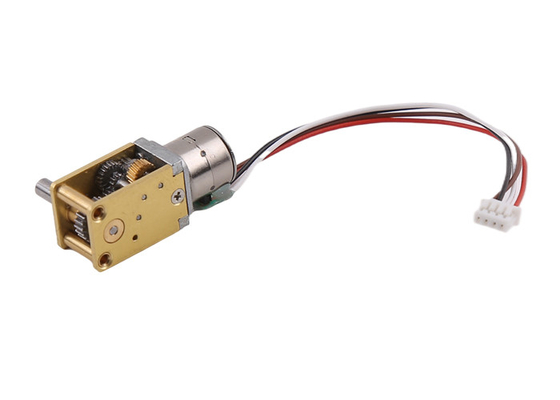

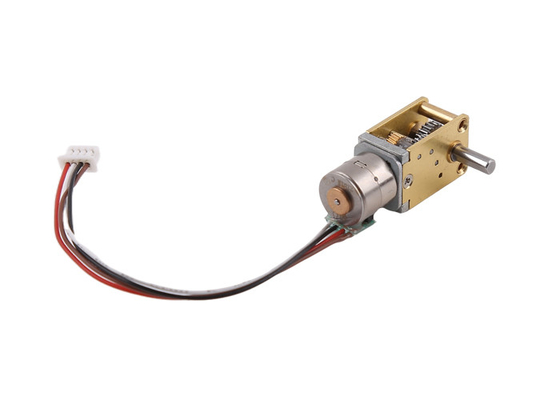

SM10-1812 웜 기어 스텝 모터 디스플레이 :
와이어의 타입은 연결됩니다 :
핀 타입과 모터 입력 방법
FPC, PCB, 도선 기타 등등. 이것들은 고객 욕구에 따라 맞춤화될 수 있습니다.
사프트형 :
다음과 같이 선외측 기준이 또한 이용자들 그림으로 인해 주문 제작되어서 통조림으로 만듭니다
더 많은 유형을 위한 고객 서비스와 연락하기 위해 환영하세요
창주 비치-테크 모터 기술 주식회사 (뒤따르고, 우리가 회사만을 부릅니다) 년 2011년에 설립되었고, 회사가 주로 극소 스텝 모터, 극소 기어박스, 극소 슬라이더 모터, 극소 리니어 모터와 다른 제품을 개발하고 제조하고 팝니다
만약 당신이 자사 제품에 흥미가 있다면, 우리와 연락하고 앞으로 기회가 당신의 회사와 협력하기를 기대하여 주세요
