| 원래 장소: | 중국 |
| 브랜드 이름: | Vic-Tech |
| 인증: | RoHS |
| 모델 번호: | SM10-IG |
| 최소 주문 수량: | 1Unit |
|---|---|
| 가격: | $30~$90/Unit |
| 포장 세부 사항: | 제품은 진주로 만드는 면으로 포장되고 외부가 통에 있습니다. 대부분의 벌크 제품은 쉬운 대중 교통과 제품 보호를 위한 팔레트를 사용합니다 |
| 배달 시간: | 샘플 며칠 뒤에 10~20은 지불됩니다 |
| 지불 조건: | 전신환, 페이팔, 신용 카드 |
| 공급 능력: | 10000대 pc / 달 |
| 기어박스 타입: | 행성 트렌스미션 | 기어박스 지름: | 10 밀리미터 |
|---|---|---|---|
| 임의 기어 비율: | 4:1~4096:1 | 기어박스 길이: | 11.2~27.2 밀리미터 |
| 출력 축: | 2 밀리미터 지름 Ｄ 샤프트 | 적당한 모터: | 10 밀리미터 지름 스텝 모터 |
| 하이 라이트: | 고 정밀도는 스텝 모터에 기어를 넣었습니다,기어 스텝 모터 10 밀리미터,PM 스텝 모터 행성 트렌스미션 |
||
행성 트렌스미션과고 정밀도 10 밀리미터 직경 실린더 PM 스텝 모터
기술 :
이것은 행성 트렌스미션에 의해서 부착된 10 밀리미터 지름 스텝 모터입니다.
기어 비율은 기어박스의 수준에 의해 결정되고 각각 수준 위의 기어 비율이 4시 1분 정확하게 있습니다.
더 기어 레벨과 기어로 비율은 더 크게 되고 모터의 출력 속도가 더 천천히 있습니다.
모터의 출력 속도와 토크는 기어 비율에 의해 결정됩니다.
더 큰 비율로, 기어박스의 길이는 더 오랫동안 있고 가격이 더 비쌉니다.
이것은 최고급의,고 정밀도 행성 트렌스미션이고 그것의 가격이 다른 정규적 기어박스와 비교하여 더 비쌉니다.
모터 매개변수 :
| 전동기형 | 영구 자석 모터 |
| 자동차 지름 | 10 밀리미터 |
| 기어박스 타입 | 행성 트렌스미션 |
| 정격 전압 | 5V DC |
| 스텝 각 | 18' /gear 비율 |
| 아니오 단계적으로 시행하세요. | 2개 단계 (양극성) |
| 단계 당 경향 | 250mA/phase |
| 접속구의 형태 | 몰렉스 51021-0400 (1.25mm 피치) |
기어박스 매개 변수 :
| 기어 레벨 | 1 | 2 | 3 | 4 | 5 | 6 |
| 기어 비율 | 4:1 | 16:1 | 64:1 | 256:1 | 1024:1 | 4096:1 |
| 최대 순간적 허용한도 토크 (g*cm) | 150 | 300 | 900 | 1200 | 1500 | 1800 |
| 평가된 허용한도 토크(g*cm) | 50 | 100 | 300 | 400 | 500 | 600 |
| 효율 | 85% | 75% | 65% | 55% | 45% | 40% |
| 기어박스 길이(MM) | 11.7 | 14.8 | 17.9 | 21 | 24.1 | 27.2 |
| 중량(g) | 6.2 | 7.2 | 8.2 | 10.2 | 11.2 | 13.2 |
설계 도면 :

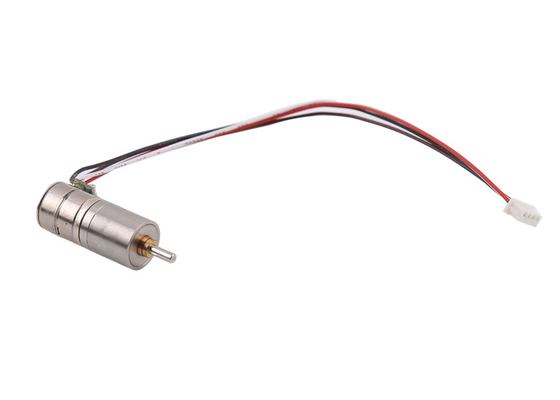

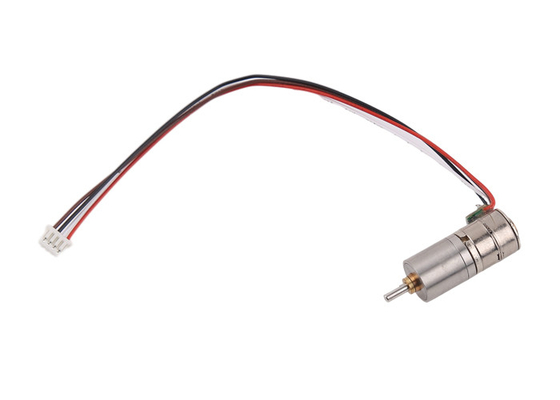

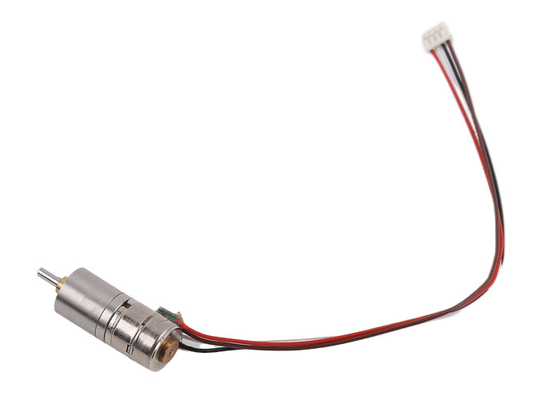

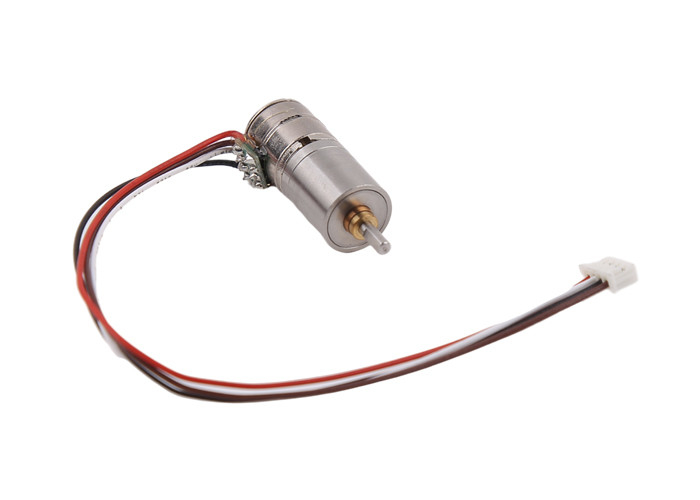

상품 표시부 :
스텝 모터의 애플리케이션 :
스텝 모터는 정밀 제어를 위해 사용되고 넓게 의학 장비, 3D 프린터, 산업적 정밀 제어, 자동화 장비, 등에 쓰입니다.
스텝 모터는 정확한 어떠한 메커니즘 요구조건에서 사용될 수 있고 제어합니다고 회전 / 직선 이동.
스텝 모터의 장점 :
스텝 모터는 피드 백 시스템 없이 클로즈-루프 부호기 /도 없이 정밀 제어에 도달할 수 있습니다, 또한 그들이 전기적인 브러시되어서 가지고 있지 않습니다. 그러므로 어떤 전자파 장애와 전기 스파크 쟁점이 없습니다. 몇몇의 경우에, 그들은 DC 브러시 motors/ 브러쉬리스 모터를 대체할 수 있습니다.
스텝 모터는 운전자로 통제하기 쉽고 이 특징이 정밀 제어의 분야에서 그것의 중요한 자리를 확립합니다.
1. 프로그램 가능한 성취할 수 있는 정밀 제어
2. 전자파 장애와 전기 스파크 없이
3. 작은 사이즈
4. 합리적인 가격
5. 저소음
6. 긴 서비스 라이프
샘플은 거품 스폰지 내피지 박스로 포장됩니다.
대량 생산을 위해, 제품은 페이퍼 통에서 싸여집니다.
바다 선적 (대량 생산)을 위해, 통은 팔레트에 싸여집니다.
출하 시간 :
지나서 명시된 (DHL/ UPS/ Fedex/ TNT) : 5~12 일
4PX까지 급행열차를 타세요 : 10~20 일
바다 선적 : 40~60 일 (다른 국가에 의존합니다)
