| 원래 장소: | 중국 |
| 브랜드 이름: | V-motor |
| 인증: | RoHS |
| 모델 번호: | SM15-50G-9D5 |
| 최소 주문 수량: | 1 PC |
|---|---|
| 가격: | US$2.85~7 |
| 포장 세부 사항: | 샘플은 작은 통과 진주로 만드는 면에서 패키징되고 벌크 제품이 물집 상자에 있고 통이 그리고 필요할 때, 팔레트를 사용합니다 (양이 클 때). |
| 배달 시간: | 15 일 |
| 지불 조건: | 전신환, L/C (신용장) |
| 공급 능력: | 100000/Month |
| 타입: | 영구 자석은 스텝 모터에 기어를 넣었습니다 | 단계: | 2-2 |
|---|---|---|---|
| 경향 / 단계: | 0.3A | 스텝 각: | 18 도 |
| 정격 전압: | 5V ~12V | 기어 비율: | 1:2~420:1 |
| 저항: | 31Ω 또는 10Ω | ||
| 하이 라이트: | 15 밀리미터 기어박스 스텝 모터,1시 50분 기어박스 스텝 모터,2Phase 기어 스텝 모터 |
||
이 모터는 21.3 밀리미터의 높이와 15 밀리미터 직경 기어 감소 스텝 모터입니다. 출력 축은 어느 것이 고객들을 위한 설치 조건에 따라 맞춤화되 이를테면 원형수갱, Ｄ 샤프트, 프로펠러축, 평평한 샤프트, 기타 등등 다양한 도르래 출력 구조체로 주문 제작될 수 있습니다
모터의 기초 단계 각도는 혁명마다 18 도 즉, 20 단계입니다. 기어박스의 저감 효과와 함께, 모터의 마지막 각 분해능은 0.018~0.9 도에 도달할 수 있으며, 그것이 정밀 제어를 요구하여 다양한 행사에서 사용될 수 있습니다.
선택 가능한 속도 비율은 1:2 1:5 1:10 1:15 1:20 1:30 1:36 1:50 1:63 1:67 1:89 1:100 1:110 1:150 1:172 1:210 1:250 1:275 1:298 1:380 1:420입니다. 다른 속도 비율은 다른 마지막 토크와 속도를 생산할 것입니다. 고객들은 다른 토크와 속도 요구사항에 따라 선택할 수 있습니다. 특별한 속도 비율은 맞춤화될 수 있습니다. 필요하다면, 토론을 위해 우리에 연락하세요.
모터를 선택할 때, 그 요구를 만족시키는 동안 포괄적으로 속도와 토크를 고려하는 것은 필요합니다.
이 일련의 기어 박스는고 정밀도, 고효율과 저소음으로, 관련부를 위한 가장 진보적 처리 장비를 채택합니다. 모터의 플라스틱 보호 셸은 기어 박스의 서비스 수명을 보호하고 설치를 용이하게 할 수 있습니다. 합리적이고 믿을 만한 기술은 제품을 더 믿을 만하게 하기 위해 채택됩니다. 전원 입력 부분과 표준 스테퍼 모터는 프로브 구조체, FPC, PCB 케이블, 등 형태일 수 있습니다. 고객 장치 요구조건에 따른 커스텀기즈러블
SM15mmgearbox 스테퍼 주요 인자 :
| 상품 이름 | 15 밀리미터 웜은 스텝 모터에 기어를 넣었습니다 |
| 모델 | SM15-50G-9D5 |
| RE SISTENCE | 31Ω±7% (선택적 20 15 10 오옴) |
| 작동 온도 범위 | - 0~+55 Ｃ |
| 기어 비율 | 2~420 |
| OEM과 ODM 서비스 | 이용 가능합니다 |
| 효율 | 10~20% |
| 속도 범위 | 샤프트(0~150rpm) 바깥쪽의 모터(0~3000RPM) |
| 모터 매개변수 | ||||||||||||
| 정격 전압 | 5.0 Ｖ DC | 5.0 Ｖ DC | 3.0 Ｖ DC | |||||||||
| 단계 | 2개 단계 | 2개 단계 | 2개 단계 | |||||||||
| 흥미로운 방법 | 2-2 단계 exciting/2-2 | 2-2 단계 exciting/2-2 | 2-2 단계 exciting/2-2 | |||||||||
| 스텝 각 | 18' | 18' | 18' | |||||||||
| 회전 | CW / CCW | CW / CCW | CW / CCW | |||||||||
| 저항 | 31.0Ω±7% | 8.3Ω±7% | 15Ω±7% | |||||||||
| 인덕턴스 | 11.0mH(Ref) | 11.0mH(Ref) | 5.0mH(Ref) | |||||||||
| 맥스. 펄스율을 시작하기 | 800PPS 민 | 1300PPS 민 | 700PPS 민 | |||||||||
| 맥스. 펄스율을 비틀기 | 900PPS 민 | 1800PPS 민 | 900PPS 민 | |||||||||
| 홀딩 토크 | 35gf 센티미터 민. | 35gf 센티미터 민. | 30gf 센티미터 민. | |||||||||
| 절연 내력 | 3mA 맥스. | 3mA 맥스. | 3mA 맥스. | |||||||||
| 인슐레언스 저항 | 100MΩ (민.) | 100MΩ (민.) | 100MΩ (민.) | |||||||||
| 회전자 관성 | 0.05gf-cm2 (레프) | 0.05gf-cm2 (레프) | 0.05gf-cm2 (레프) | |||||||||
| 절연류 | 클래스 Ｆ | 클래스 Ｆ | 클래스 Ｆ | |||||||||
| 운영 상태 | -10C~70, 보통 HUMIDITY/ Ｃ , 15~80%RH (비결노 상태 수분의 |
|||||||||||
| 저장 조건 | 40C~70, 보통 HUMIDITY/ Ｃ 10~90%RH (비결노 상태 수분의 |
|||||||||||
| 기어 박스 (전형적 기어 비율)로 | ||||||||||||
| 드라이브 PPS |
선외측 속도 (rpm) | 토크 (g.cm) 바깥쪽에 | ||||||||||
| 1:10 | 1:20 | 1:50 | 1:100 | 1:298 | 1:380 | 1:10 | 1:20 | 1:50 | 1:100 | 1:298 | 1:380 | |
| 200 | 60.00 | 30.00 | 12.00 | 6.00 | 2.01 | 1.58 | 160 | 320 | 800 | 1440 | 2880 | 3200 |
| 400 | 120.00 | 60.00 | 24.00 | 12.00 | 4.03 | 3.16 | 120 | 240 | 600 | 1080 | 2160 | 2400 |
| 600 | 180.00 | 90.00 | 36.00 | 18.00 | 6.04 | 4.74 | 80 | 160 | 400 | 720 | 1440 | 1600 |
| 800 | 240.00 | 120.00 | 48.00 | 24.00 | 8.05 | 6.32 | 50 | 100 | 250 | 450 | 900 | 1000 |
그림 바깥쪽의 SM15 기어 스텝 모터 :
SM15 기어 스테퍼 토크 곡선 :
많은 속도 옵션이 있기 때문에, 출력 토크는 모터의 토크 속도 비율 효율성일 수 있고 특정 상황이 실제 샘플을 시험한 후 일반적으로 결정될 것입니다. 다음은 참조로서 SM15 스텝 모터의 토크 곡선입니다.

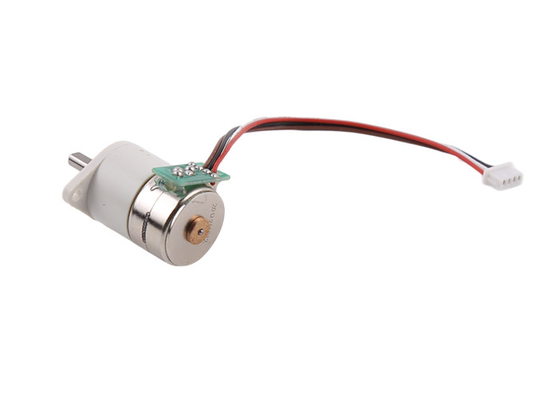

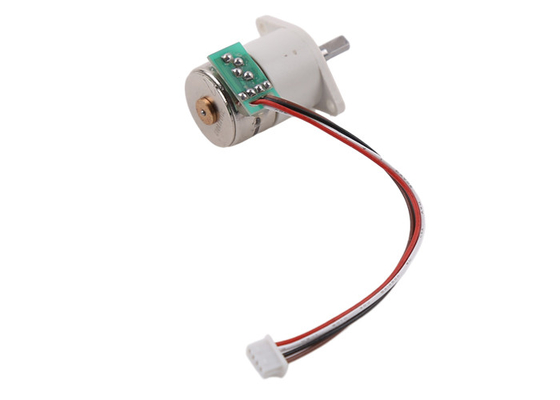

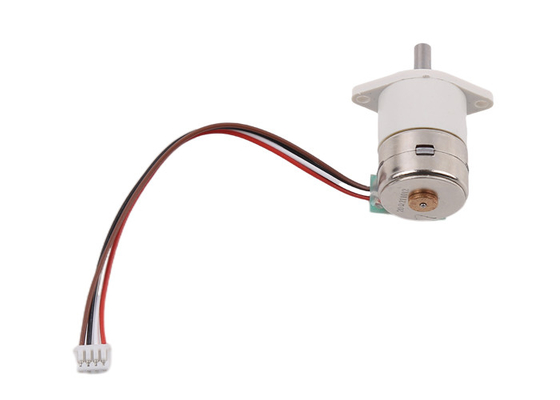

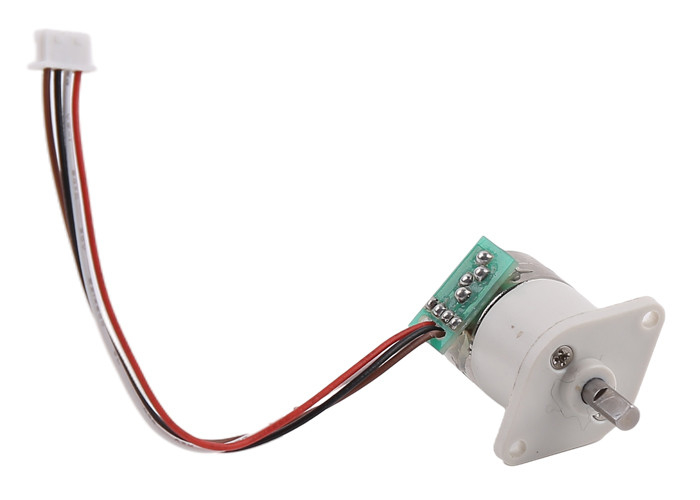

SM15 기어 스텝 모터 디스플레이 :
창주 비치-테크 모터 기술 주식회사 (뒤따르고, 우리가 회사만을 부릅니다) 년 2011년에 설립되었고, 회사가 주로 극소 스텝 모터, 극소 기어박스, 극소 슬라이더 모터, 극소 리니어 모터와 다른 제품을 개발하고 제조하고 팝니다
기업은 장강 삼각주 경제 벨트, 그 가장 경제적으로 중국에서 개발된 영역 중 하나에 위치하고, 아름다운 환경으로 창주 시, 장쑤성에 위치합니다. 회사는 창주 공항으로부터 떨어진 20 킬로미터와 고속 기차역으로부터 떨어진 5 킬로미터와 고속 교차점으로부터 떨어진 1 킬로미터입니다. 그리고 상하이와 남경은 약 120 킬로미터 떨어져 있습니다. 교통은 매우 편리하고 국내이고 국제 간 군수와 교통이 매우 고도로 발달하고 편리합니다!
기업의 주요 기술 전문가는 10년 이상 동안 관련 산업에서 일했고, 일본, 대한민국, 유럽과 미국과 같은 외국기업의 조업 경험을 가지고, 국내 상장회사의 조업 경험을 가집니다. 조직적 제품 개발 능력, 완전한 프로젝트 관리 능력과 좋은 손님 통신 능력을 가집니다. 기업은 국내이고 국제적 1등급 기업을 위한 30개의 주문 제작된 프로젝트 이상을 개발했고, 20 대기업 이상과 협력했습니다.
