제품 상세정보
원래 장소: 중국
브랜드 이름: V-motor
인증: RoHS
모델 번호: SM25-철저한 간 샤프트
지불과 운송 용어
최소 주문 수량: 1
가격: US$10~30
포장 세부 사항: 바깥 박스는 대량 생산을 위해, 용지이고 쉬운 선적을 위한 팔레트를 사용할 수 있습니다
배달 시간: 15 일
지불 조건: L/C (신용장), 전신환
공급 능력: 100000/month
전동기형: |
비 사로잡힌 리드 스크루 스텝 모터 |
스텝 각: |
7.5 급 / 15 급 |
스텝 길이: |
0.0127~0.1016 |
상당 저항: |
13.5Ω 70Ω |
스뤼 힘: |
30~80N |
구동 전압: |
5~12Vdc |
전동기형: |
비 사로잡힌 리드 스크루 스텝 모터 |
스텝 각: |
7.5 급 / 15 급 |
스텝 길이: |
0.0127~0.1016 |
상당 저항: |
13.5Ω 70Ω |
스뤼 힘: |
30~80N |
구동 전압: |
5~12Vdc |
회전자가 CW 또는 리드 스크루인 CCW를 운영하고 있는 때인 리드 스크루와 SM25-Linear 스테핑 모터는 포워드 또는 후방을 움직일 것입니다. 동시에 리드는 회전할 것입니다.
자동차 스텝 각은 7.5 도와 15 도입니다.
스테핑 모터의 각각 단계가 회전한다고, 리드는 0.0127 밀리미터 (또는 0.0254 밀리미터, 0.0508 밀리미터, 0.1016 밀리미터를 이동합니다. 선택을 위한 다른 리드 피치와 스텝 각이 있습니다.
이 제품은 회사의 특허 제품입니다. 내부 회전자와 스크루의 상대 운동을 통하여, 모터의 회전은 직선 운동으로 변환됩니다. 주로 밸브 제어, 자동 단추, 의학 장비, 섬유 기계, 로봇과 다른 관련된 필드에 사용했습니다.
게다가 외부 배선 부분은 4 결합봉들 (빛 핀) 또는 연결 배선 또는 고객 요구 사항에 따른 FPC FFC PCB를 사용할 수 있습니다.
출력 섹션은 선입니다.
스텝 모터 매개변수 데이터 시트
| 상품 이름 |
25 밀리미터 선형 스텝퍼 모터 |
| 모델 | SM25--외판용입니다 |
| 저항 | 13Ω±10% |
| 주파수에 들어오세요 | 600PPS |
| 전형적 공세 | 60N |
| 인덕턴스 | 4.5REF (mH) |
| 장착 개구부 | φ3.7mm (관통 홀) |
| 축 방향 높이 | 76 밀리미터 (주문형인) |
| 인스알루션은 분류됩니다 | 등급 E |
| 리드 위리 | UL 1061 AWG26 |
| OEM과 ODM 서비스 | 이용 가능합니다 |
자동차 하강력 곡선 :

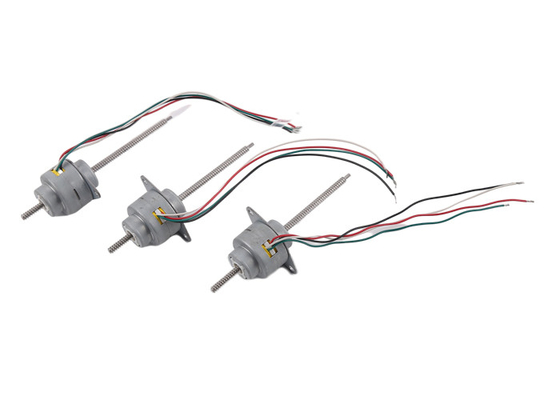

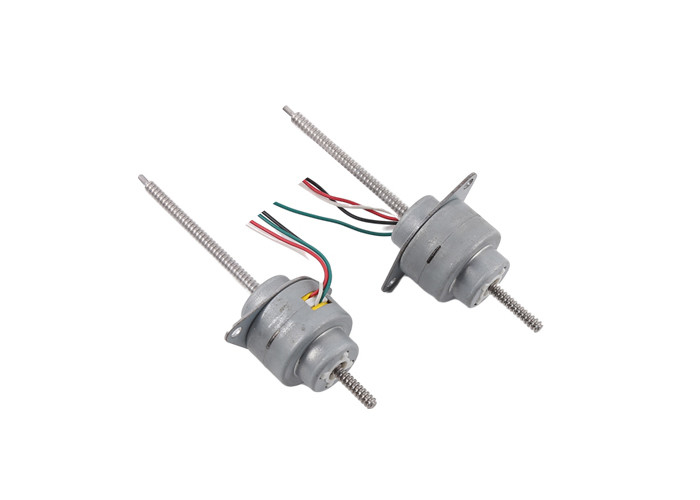

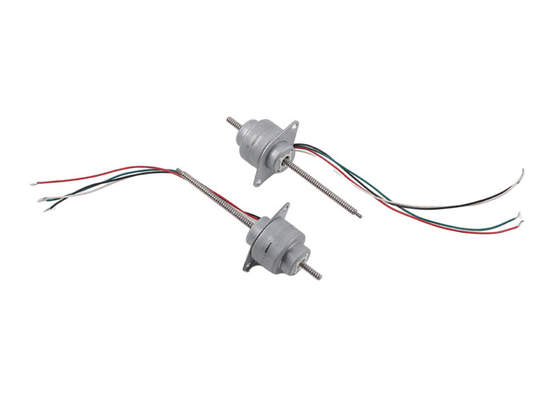

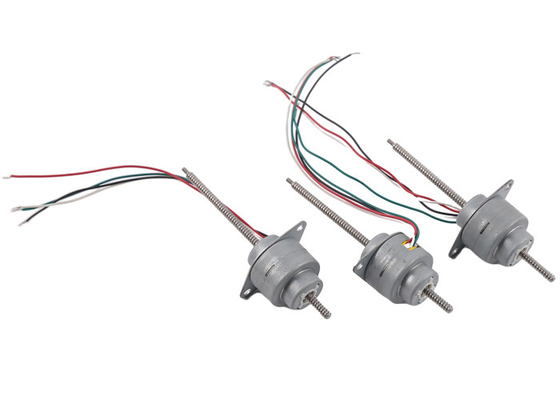

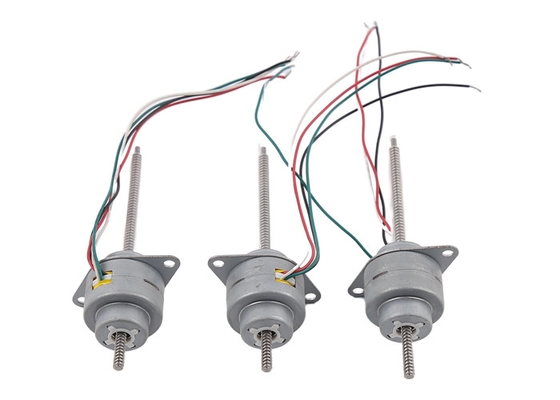

그림 바깥쪽의 모터 :
